Betriebsanleitung SIPLACE TX-Serie 5 Aufgaben am Bestückautomaten
Ab Softwareversion 713.0 Ausgabe 01/2020 5.5 Die Bedienoberfläche
235
5.5.1 Statusfeld
Im Statusfeld wird der aktuelle Zustand des Bestückautomaten, der zuletzt aufgetretene Fehler
und die durchzuführende Aktion angezeigt.

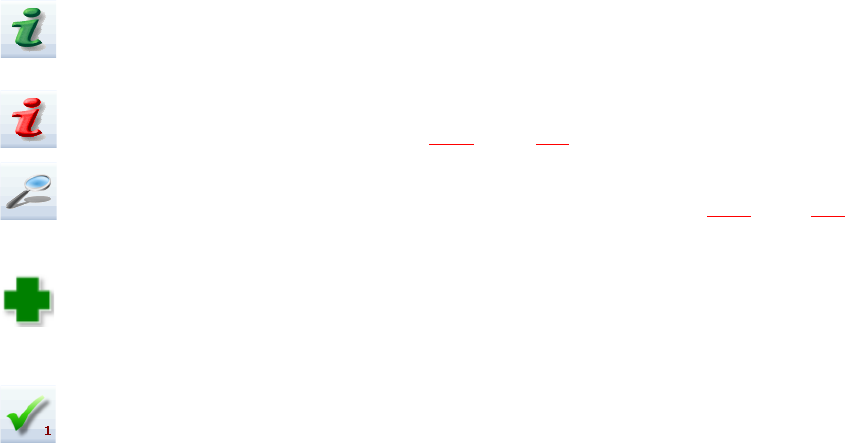

Auf der rechten Seite des Statusfeldes werden je nach Zustand folgende Symbole angezeigt:
(Grün) Startet die kontextsensitive Hilfe zur aktuellen Ansicht. Alle Bedienelemente der Ansicht
werden kurz erläutert
(Rot) Startet das Hilfesystem, das mögliche Ursachen für den aktuellen Fehler und Behebungs-
maßnahmen aufzeigt (siehe Abschnitt 5.6.1
, Seite 243).
Öffnet ein Dialogfenster, in dem die Quelle des Fehlers, der Fehlermeldungstext und das Datum
mit Uhrzeit beim Auftreten des Fehlers angezeigt wird (siehe Abschnitt 5.6.1
, Seite 243). Von hier
aus kann ebenfalls die Hilfe zum aktuellen Fehler aufgerufen werden.
Öffnet die Detailansicht für den aktuellen Fehler. In dieser Ansicht können Fehlerbehebungsmaß-
nahmen direkt aufgerufen werden (wird nur bei bestimmten Fehlermeldungen angezeigt).
Löscht den aktuell angezeigten Fehler aus dem Statusfeld.
5.5.2 Anzeige- und Bearbeitungsbereich
In diesem Bereich werden die Schaltflächen zum Einstellen/Auslösen von Funktionen, allgemeine
Informationen zur Leiterplatte, Rüstung, Los und sonstige Hinweise angezeigt.
Durch animierte und verschiedenfarbig gekennzeichnete Objekte werden Vorgänge oder Zu-
stände (z. B. Bearbeiten, Stellplatz leer usw.) angezeigt.
Die Übersicht über alle Schaltflächen und Informationen finden Sie in der Online Hilfe.
5 Aufgaben am Bestückautomaten Betriebsanleitung SIPLACE TX-Serie
5.5 Die Bedienoberfläche Ab Softwareversion 713.0 Ausgabe 01/2020
236
5.5.3 Symbolleiste
In der Symbolleiste befinden sich Schaltflächen für die Hauptfunktionen der Stationssoftware.
Damit können Sie die Bedienoberfläche in andere Ansichten umschalten und von dort aus weitere
Funktionen verwenden (siehe Abschnitt 5.5.5
, Seite 240).
5

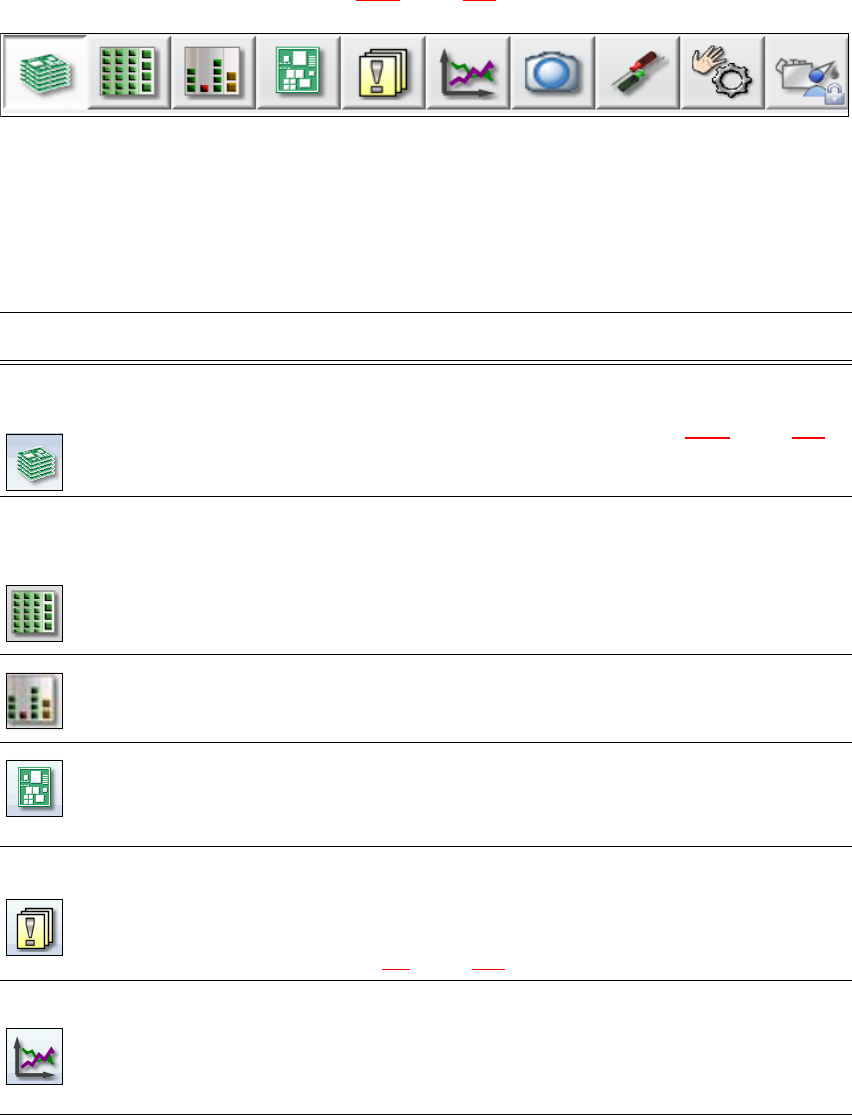

Abb. 5.5 - 2 Symbolleiste
Die Schaltflächen variieren je nach Konfiguration und eingestellter Bedienebene. Einige Ansich-
ten stehen nur in höheren Bedienebenen zur Verfügung.
In der folgenden Tabelle sind die Schaltflächen und Hauptfunktionen kurz beschrieben.
5
Symbol Ansicht Beschreibung
Produktion
(Grundansicht)
Anzeige des Bestückautomaten-Status für die am häufigsten aus-
geführten Aufgaben während der Produktion.
Anzeige der Betriebszustände, siehe Abschnitt 5.5.2
, Seite 235.
Anzeige von Stellplätzen, Name der Rüstung, Name des Los,
Änderungen der Konfiguration und zusätzlichen Optionen.
Zuführmodul,
Bauelemente und
Pipetten
Die Rüstung kann für jeden der 4 Stellplätze einzeln aufgerufen
werden.
Prüfen und Rüsten von Zuführmodulen, Bauelementen und Pipet-
ten.
Gehäuseformen und Bauelement-Taschenformen teachen.
Anzeige der Füllstandskontrolle.
Füllstandsansicht Dem Bediener wird zu jedem Zeitpunkt während der Bestückung
angezeigt, wann die einzelnen Förderer leer laufen und wieder
aufgefüllt werden müssen.
Leiterplatten Anzeige der Leiterplatten und Bestückpositionen-Liste.
Prüfen und Einrichten der Leiterplatten und Bauelemente.
Marken teachen.
Nachrichten Anzeige von Nachrichten zu aktuellen und früheren Ereignissen.
Die Nachrichten werden nach ihrer Art unterschieden. Es wird eine
Tabelle für Spurfehler, Transportfehler, Bestückautomaten-Fehler,
allgemeine Fehler und verkettete Fehlermeldungen angezeigt (sie-
he Abschnitt 5.6
, Seite 242).
Statistik Anzeige von Statistik über Leistung, Qualität und abgeworfenes
Material. Anzeige der Leistung der Bestückautomaten und Leiter-
platten.
Starten von OIS (Operator Information System), nähere Informati-
onen siehe Dokumentation zu OIS.
Betriebsanleitung SIPLACE TX-Serie 5 Aufgaben am Bestückautomaten
Ab Softwareversion 713.0 Ausgabe 01/2020 5.5 Die Bedienoberfläche
237
5.5.4 Bedienung der Stationssoftware innerhalb der Ansichten
Die meisten Ansichten, die mit Hilfe der Symbolleiste (siehe Abschnitt 5.5.3, Seite 236) aufgeru-
fen werden, haben auf der rechten Seite der Bedienoberfläche eine zusätzliche vertikale Symbol-
leiste für Unteransichten und Funktionen.
5
Beispiel: Ansicht "Zuführmodul, Bauelemente und Pipetten"
Klicken Sie in der Symbolleiste auf "Zuführmodul, Bauelemente und Pipetten" .
Die folgende Ansicht wird geöffnet:

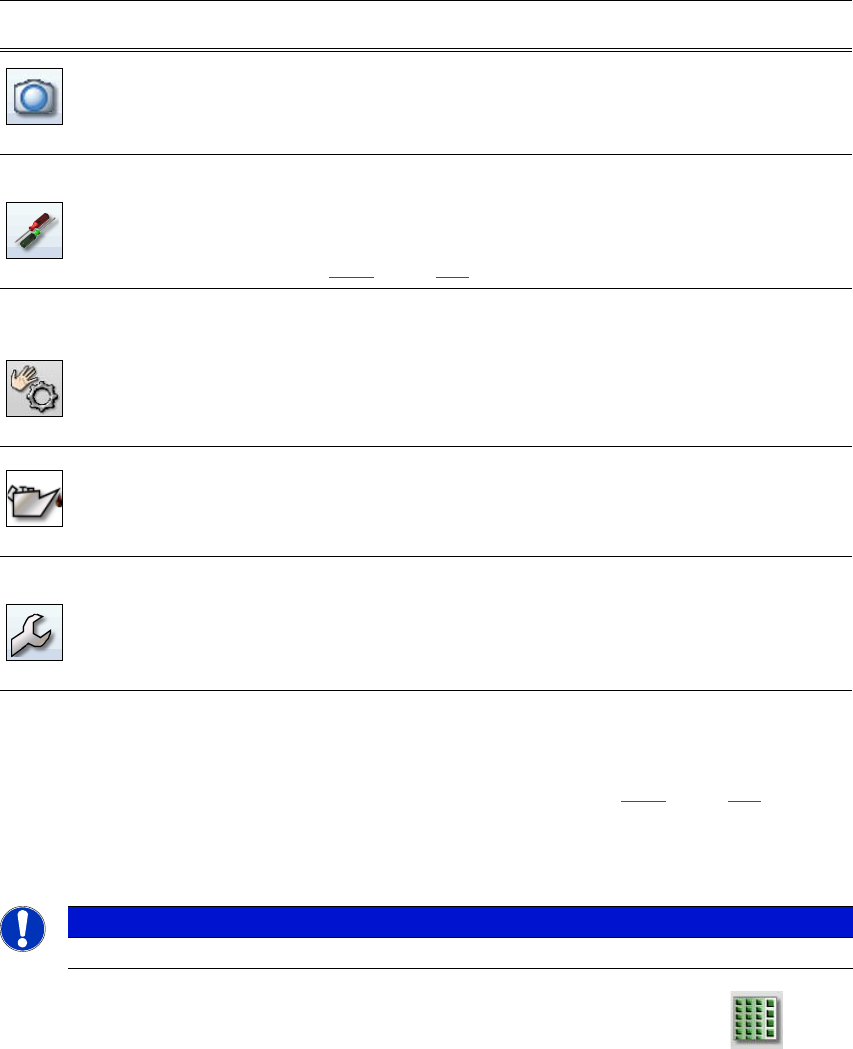

Live-Bild wäh-
rend der Bestü-
ckung
Anzeige der einzelnen Kamera-Live-Bilder.
Erst ab Bedienebene "Erweiterte Produktion" :
Anzeige und Speichern der Vision-Dumps.
Einstellungen Enthält alle Einstellungen und Optionen.
Einstellen der Bedienebene, Sprache der Bedienoberfläche.
Anzeige und Ändern von Einstellungen, Benutzereinstellungen,
Bestückautomaten-Optionen und Software-Optionen, siehe Ab-
schnitt 5.5.5
, Seite 240.
Sensoren und
Funktionen über-
prüfen
Enthält Informationen und Funktionen für Test und Diagnose.
Verhalten der Start-Taste des Bestückautomaten einstellen.
Erst ab Bedienebene "Erweiterte Produktion" verfügbar:
Gesamtreferenzlauf, Funktionen des C&P20-Kopfes testen.
Einzelfunktionen und Dauerläufe. Jedes Portal wird einzeln ange-
steuert.
Wartungsstatus Enthält informationen über den Wartungsstatus des Bestückauto-
maten.
Für weitere Informationen lesen Sie bitte die Instandhaltungsanlei-
tung.
Service Service-Tools.
Erst ab Bedienebene "Service (Kunde)" verfügbar.
Einrichten und Kalibrieren des SIPLACE Bestückautomaten,
Download von embedded Softwareversionen, Kalibrierung und
Konfiguration des Bestückautomaten.
Symbol Ansicht Beschreibung
HINWEIS
Eine detaillierte Beschreibung der einzelnen Funktionen finden Sie in der Online-Hilfe.
