Betriebsanleitung SIPLACE TX-Serie 5 Aufgaben am Bestückautomate n Ab Softwareversion 713.0 Ausgabe 01/2020 5.6 Fehlermeldungen und Online Hilfe 245 5.6.3 Bedeutung der Farben in den Alarminformationen in der Onli ne-Hil…
5 Aufgaben am Bestückautomaten Betriebsanleitung SIPLACE TX-Serie
5.6 Fehlermeldungen und Online Hilfe Ab Softwareversion 713.0 Ausgabe 01/2020
244
5.6.2 Informationen zum ausgewählten Alarm anzeigen
Klicken Sie in der Symbolleiste auf die Schaltfläche (1).
Es werden alle aufgetretenen Alarme aufgelistet.
Wählen Sie eine Fehler-Kategorie mit den Schaltflächen der vertikalen Symbolleiste (2).
Klicken Sie auf eine Meldung in der Alarmliste (3), um detaillierte Informationen zu öffnen.
. 5

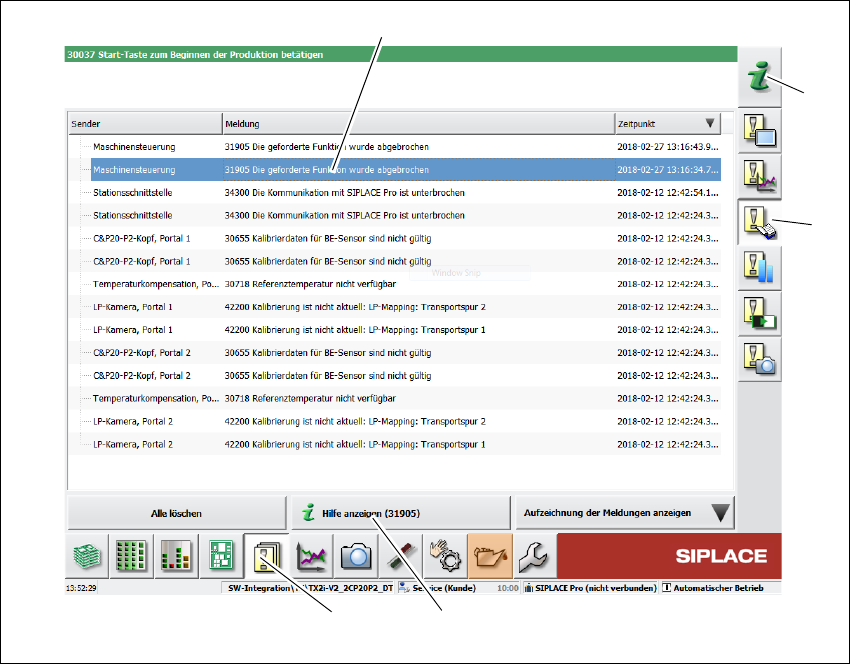

Abb. 5.6 - 2 Beispiel: Alarmliste
Wählen Sie in der Alarmliste die Alarmanzeige aus, über die Sie Informationen erhalten
möchten.
Klicken Sie auf die Schaltfläche "Hilfe anzeigen" (4), um die Informationen anzuzeigen.
Alarminformationen zu einem anderen Alarm können über den Index des Hilfesystems (5) mit An-
gabe der Alarmnummer gesucht und angezeigt werden.
(5)
(2)
(3)
(4)
(1)
Betriebsanleitung SIPLACE TX-Serie 5 Aufgaben am Bestückautomaten
Ab Softwareversion 713.0 Ausgabe 01/2020 5.6 Fehlermeldungen und Online Hilfe
245
5.6.3 Bedeutung der Farben in den Alarminformationen in der Online-Hilfe
5
5.6.4 Kontextsensitive Online Hilfe
Um Informationen zur aktuellen Ansicht anzuzeigen, wird durch Anklicken des Symbols das
Hilfesystem für den Stationsrechner gestartet. Das Hauptfenster des Hilfesystems mit den
Alarminformationen wird geöffnet. Die Informationen beziehen sich dabei auf die aktuell ange-
zeigte Ansicht, von dem die Hilfe gestartet wurde. Über das Inhaltsverzeichnis, den Index und die
Suchfunktionen können Sie alle Inhalte der Online Hilfe erhalten.
Text-Markierung Bedeutung
roter Text Alarmnummer und Alarmmeldung
schwarzer Text mögliche Ursache(n) des Alarms
grüner Text Anweisungen zur Behebung des Alarms
blauer unterstrichener Text Aufruf von zusätzlichen Informationen
5 Aufgaben am Bestückautomaten Betriebsanleitung SIPLACE TX-Serie
5.7 Meldeleuchten mit Hupe Ab Softwareversion 713.0 Ausgabe 01/2020
246
5.7 Meldeleuchten mit Hupe
5.7.1 Übersicht
Die Meldeleuchten signalisieren Betriebszustände und Fehlfunktionen des Bestückautomaten.
Die Hupe meldet akustisch wenn ein Alarm aufgetreten ist. Bei den SIPLACE Bestückautomaten
kann eine zweifarbige oder dreifarbige Meldeleuchte verbaut werden. Das jeweilige Mel-
deleuchte-System (zweifarbig oder dreifarbig) wird in der Autokonfiguration eingestellt, siehe In-
stallationsanleitung zur Stationssoftware.
5.7.1.1 Dreifarbige Meldeleuchte (Standard)

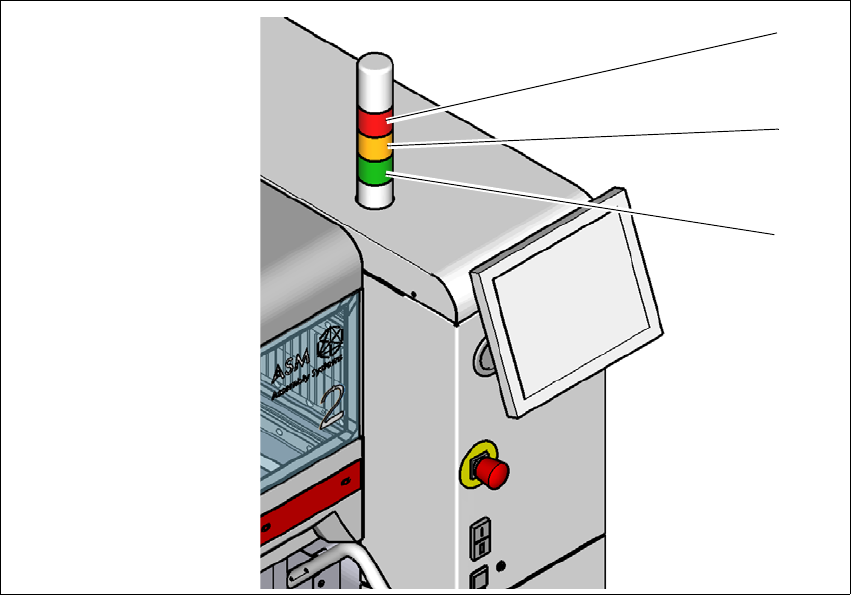

Abb. 5.7 - 1 Meldeleuchten für Betriebszustände (dreifarbig)
L1 Meldeleuchte rot
L2 Meldeleuchte gelb
L3 Meldeleuchte grün
(L2)
(L1)
(L3)
