Betriebsanleitung SIPLACE TX-Serie 5 Aufgaben am Bestückautomate n Ab Softwareversion 713.0 Ausgabe 01/2020 5.9 Kontrollgang durchfü hren 253 5.9 Kontrollgang durchführen 5.9.1 X-Zuführmodule kontrollieren 5 Abb. 5.9 - 1…

100%1 / 346
5 Aufgaben am Bestückautomaten Betriebsanleitung SIPLACE TX-Serie
5.8 Schicht wechseln Ab Softwareversion 713.0 Ausgabe 01/2020
252
5.8.2 Sicherheitshinweise zum Leeren des Gurtabfallbehälters
5

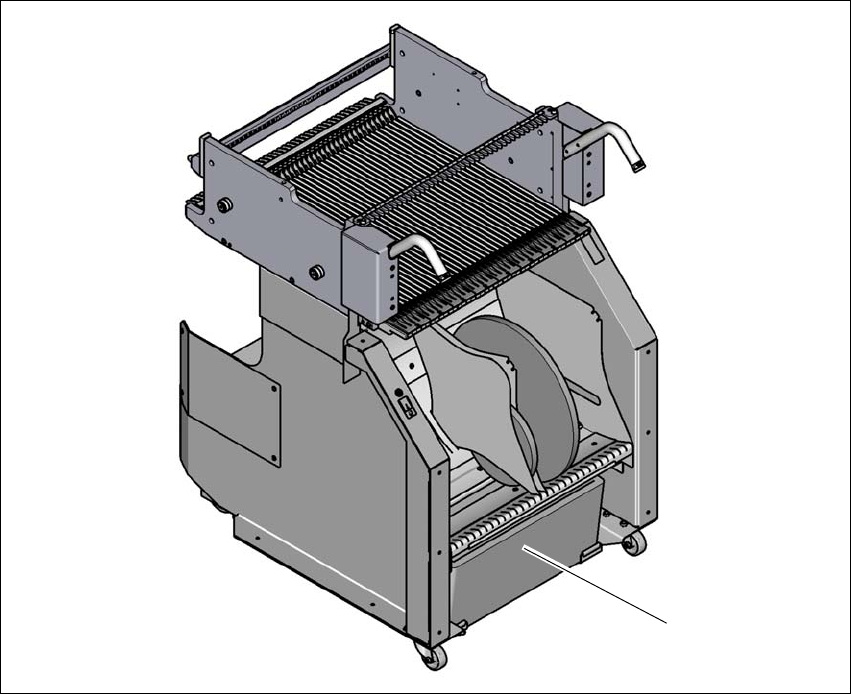

Abb. 5.8 - 1 Sicherheitshinweise zum Leeren des Gurtabfallbehälters
(1) Gurtabfallbehälter
Der Gurtabfallbehälter muss zum Leeren aus dem BE-Wagen herausgezogen werden. Dabei be-
steht die Gefahr, dass man sich den Daumen einklemmt.
Zur Vermeidung dieses Risikos fassen Sie den Gurtabfallbehälter mit den Fingern an der Un-
terseite an.
(1)
Betriebsanleitung SIPLACE TX-Serie 5 Aufgaben am Bestückautomaten
Ab Softwareversion 713.0 Ausgabe 01/2020 5.9 Kontrollgang durchführen
253
5.9 Kontrollgang durchführen
5.9.1 X-Zuführmodule kontrollieren
5

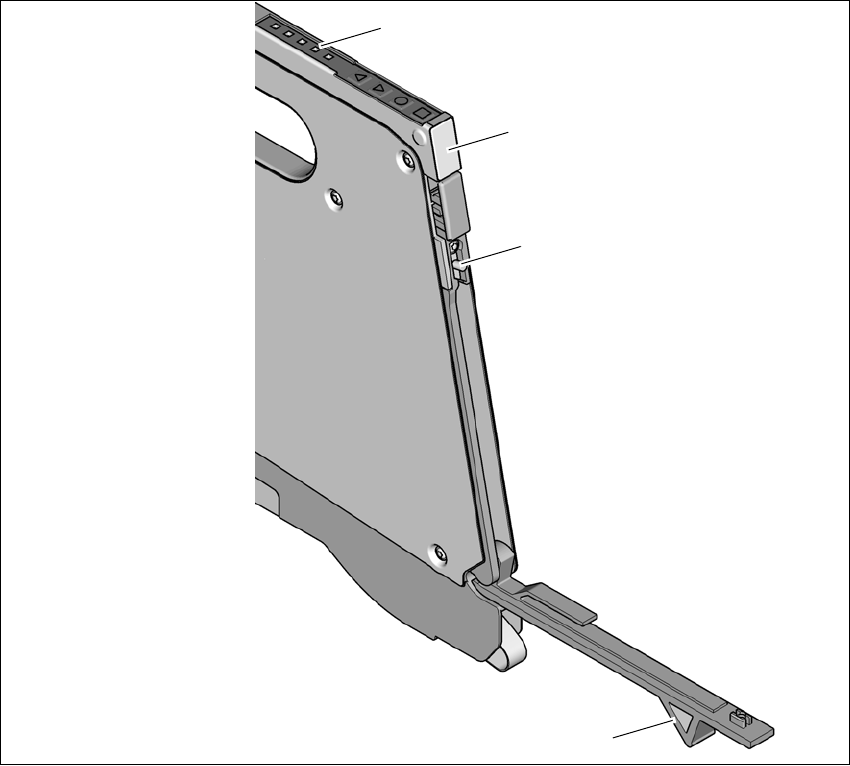

Abb. 5.9 - 1 X-Zuführmodule kontrollieren
(1) Klappe
(2) Messer
(3) Statusanzeige
(4) LED-Anzeige
5
Kontrollieren Sie, ob der Folienbehälter des X-Gurtzuführmoduls voll ist.
Öffnen Sie dazu die Klappe (Pos. 1). Ziehen Sie die Deckfolie heraus und schneiden Sie
diese mit dem Messer (Pos. 2) ab.
(1)
(2)
(3)
(4)
5 Aufgaben am Bestückautomaten Betriebsanleitung SIPLACE TX-Serie
5.9 Kontrollgang durchführen Ab Softwareversion 713.0 Ausgabe 01/2020
254
5
Kontrollieren Sie die mehrfarbige Statusanzeige (Pos. 3 in Abb. 5.9 - 1, Seite 253).
– Leuchtet sie grün, ist das Zuführmodul betriebsbereit.
– Leuchtet sie orange, wird eine Warnung signalisiert. Die LEDs leuchten entsprechend.
– Leuchtet die Statusanzeige rot, ist es zu einer Fehlfunktion gekommen. Die LEDs
leuchten entsprechend.
Eine Aufstellung der LED- und Statusanzeigen am Bedienfeld von SmartFeedern finden
Sie in Abschnitt 5.11
, Seite 267. 5
Ist die Statusanzeige aus, kann dies folgende Ursachen haben: 5
– Das Zuführmodul ist nicht in der aktuellen Rüstung.
– Das Zuführmodul ist defekt.
– Das Zuführmodul ist deaktiviert (z.B. aufgrund eines Druckluftabfalls).
5.9.2 Gurte rechtzeitig anspleißen
5
VORSICHT
Probleme mit Deckfolienabzug!
Ein Abreißen der Deckfolie kann zu Problemen mit dem Deckfolienabzug führen.
HINWEIS
Zu spätes Spleißen der Gurte
Ein zu spätes Spleißen der Gurteführt zu erhöhten Stillstandszeiten führen
Spleißen Sie die Gurte rechtzeitig, so dass die Zuführmodule nicht leer werden.
HINWEIS
Zu frühes Spleißen der Gurte
Ein zu frühes Spleißen der Gurte kann beim Aufrollen des alten Gurtes auf die neue
Rolle dazu führen, dass die neue Rolle zu voll wird, der Gurt von der Rolle gleitet und
sich verhakt. Das führt zu Abholfehlern und erhöhten Stillstandszeiten.
