Betriebsanleitung SIPLACE TX-Serie 1 Einleitung Ab Softwareversion 713.0 Ausgabe 01/2020 1.4 SIPLACE TX micron 27 1 Abb. 1.4 - 2 V aku um T ool mit zusätz licher Markenleiste am D oppeltransport (1) Zusätzliche Markenlei…
1 Einleitung Betriebsanleitung SIPLACE TX-Serie
1.4 SIPLACE TX micron Ab Softwareversion 713.0 Ausgabe 01/2020
26
1.4.2 Übersicht
1

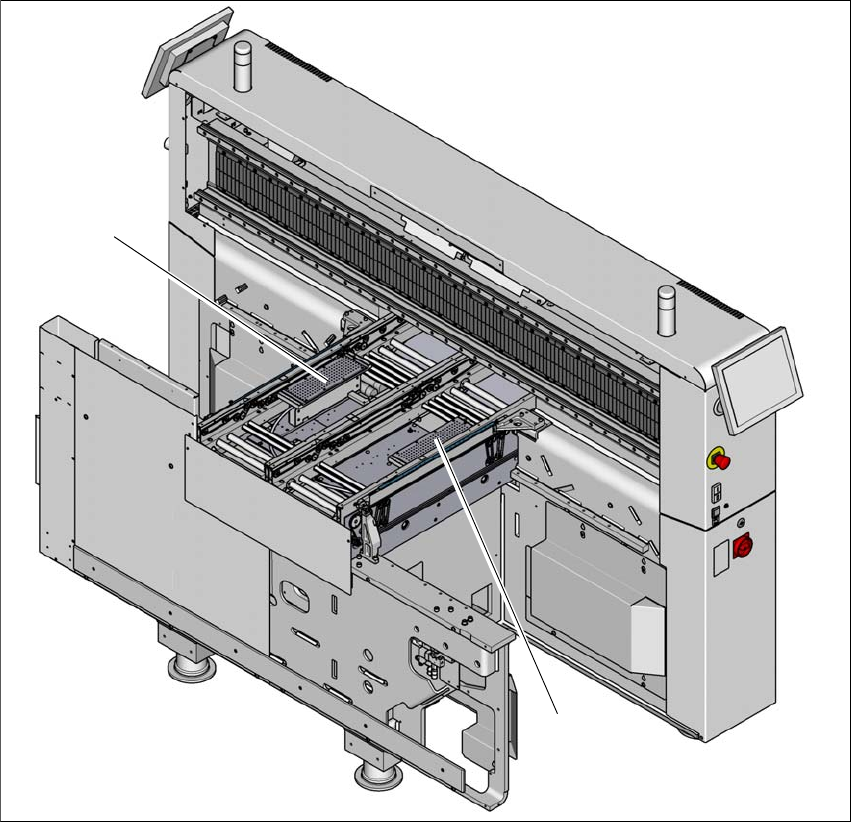

Abb. 1.4 - 1 Vakuum Tool an der SIPLACE TX micron - Übersicht
(1) Vakuum Tool am Stellplatz 1
(2) Vakuum Tool am Stellplatz 2
(2)
(1)
Betriebsanleitung SIPLACE TX-Serie 1 Einleitung
Ab Softwareversion 713.0 Ausgabe 01/2020 1.4 SIPLACE TX micron
27
1
Abb. 1.4 - 2 Vakuum Tool mit zusätzlicher Markenleiste am Doppeltransport
(1) Zusätzliche Markenleiste für Spur 1 in X-Richtung
(2) Vakuum Tool an Spur 1
(3) Vakuum Tool an Spur 2
(4) Zusätzliche Markenleiste für Spur 2 in X-Richtung
(5) Befestigung der zusätzlichen Markenleiste am Maschinenständer
(6) Markenleiste auf dem Vakuum Tool in Y-Richtung
(2)
(4)
(3)
(1)
(5)
(5)
(T2)
(T1)
(6)
(6)
(6)
(6)
1 Einleitung Betriebsanleitung SIPLACE TX-Serie
1.4 SIPLACE TX micron Ab Softwareversion 713.0 Ausgabe 01/2020
28
1.4.3 Bestückkopf-Konfigurationen
1
CPP M_H = Multistar CPP in hoher Montageposition
CPP M_L = Multistar CPP in niedriger Montageposition
Bestück-
automat
Bestückkopf Standard Kameras Optionen
SIPLACE
TX2i micron
C&P20 M2 / C&P20 M2 BE-Kamera, Typ 48 – BE-Kamera, Typ 49
CPP M_L / CPP M_L BE-Kamera, Typ 45 – BE-Kamera, Typ 30
SIPLACE
TX2 micron
C&P20 M2 / C&P20 M2 BE-Kamera, Typ 48 – BE-Kamera, Typ 49
CPP M_L / CPP M_L BE-Kamera, Typ 45 – BE-Kamera, Typ 30
CPP M_H / CPP M_H BE-Kamera, Typ 45 – BE-Kamera, Typ 30
