Betriebsanleitung SIPLACE TX-Serie 6 Stationserweiterungen Ab Softwareversion 713.0 Ausgabe 01/2020 6.1 Pipettenwechsler 283 Setzen Sie das Magazin auf die Druckknopfkug eln (Pos. 5 in Abb. 6.1 - 3 , Seite 282 ). Drü…
6 Stationserweiterungen Betriebsanleitung SIPLACE TX-Serie
6.1 Pipettenwechsler Ab Softwareversion 713.0 Ausgabe 01/2020
282
6

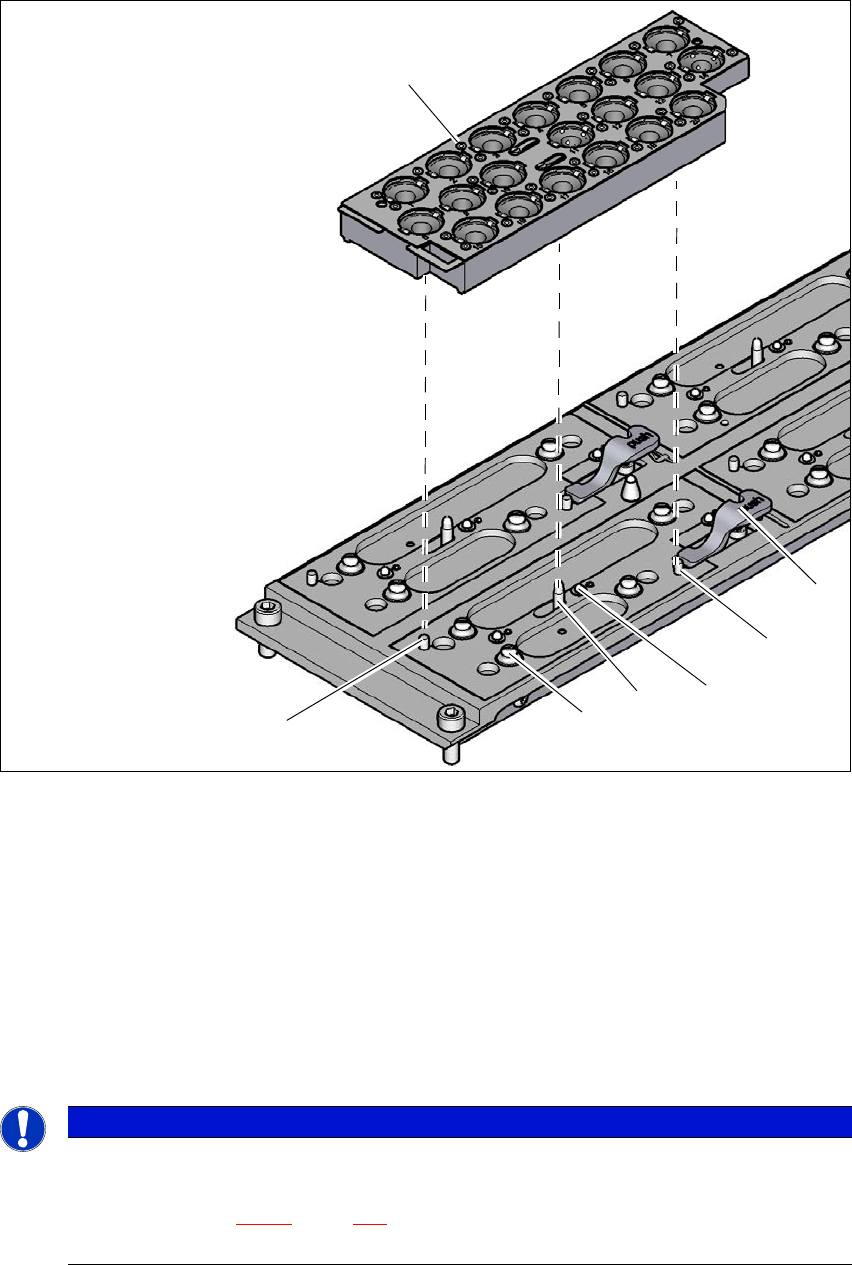

Abb. 6.1 - 3 Pipettenwechsler für den C&P20 P / C&P20 M2- Magazin wechseln
(1) Hebel zum Abheben des Magazins
(2) Zylinderstift, greift in die Bohrung des Magazins
(3) Federstift zum Auslösen des Mikroschalters
(4) Stift des Schiebemechanismus, verfährt die Verriegelungsplatte
(5) Druckknopfkugel
(6) Zylinderstift, greift in das Langloch des Magazins
(7) Verriegelungsplatte in Stellung "Magazin verriegelt"
6
HINWEIS
Verschieben Sie die Verriegelungsplatte in Stellung "Magazin verriegelt".
Richten Sie vor dem Einsetzen das Magazin so aus, dass die Zylinderstifte (Pos. 2
und 6 in Abb. 6.1 - 3
, Seite 282) in die Zentrierbohrung und in das Langloch gleiten
können.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
Betriebsanleitung SIPLACE TX-Serie 6 Stationserweiterungen
Ab Softwareversion 713.0 Ausgabe 01/2020 6.1 Pipettenwechsler
283
Setzen Sie das Magazin auf die Druckknopfkugeln (Pos. 5 in Abb. 6.1 - 3, Seite 282).
Drücken Sie das Magazin gleichmäßig nach unten, dass die Druckknopfkugeln gleichzeitig
in alle Druckknöpfe einrasten.
6.1.2.7 Lageerkennung
Jedes Magazin des Pipettenwechslers hat zwei Passmarken, eine zur Bestimmung der Position
und eine zur Bestimmung der Winkellage.
6

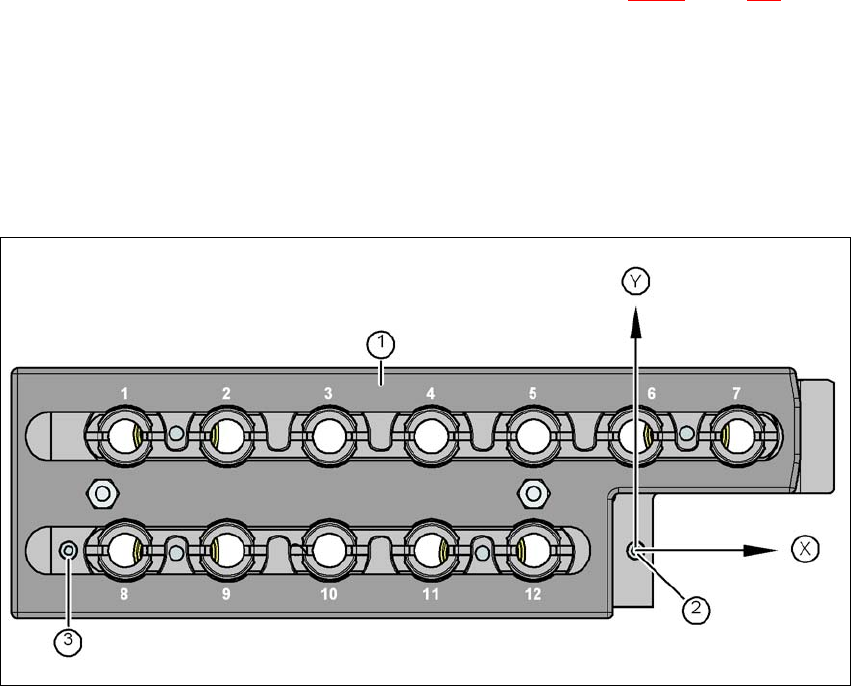

Abb. 6.1 - 4 Pipettenmagazin - Garagennummerierung, Marken zur Bestimmung der Position und der Winkellage
(1) Verriegelungsplatte in Stellung "Magazin offen"
(2) Passmarke zur Bestimmung der Position
(3) Passmarke zur Bestimmung der Winkellage
6 Stationserweiterungen Betriebsanleitung SIPLACE TX-Serie
6.1 Pipettenwechsler Ab Softwareversion 713.0 Ausgabe 01/2020
284
6.1.3 Pipettenwechsler für den SIPLACE MultiStar CPP / CPP M
6.1.3.1 Pipettenwechsler CPP mit 4 Magazinen
Artikel-Nr. 00119742-xx Pipettenwechsler CPP - kurz
oder 6
Artikel-Nr. 03103649-xx Pipettenwechsler Grundaufbau CP/all- kurz
6
Abb. 6.1 - 5 Pipettenwechsler für den SIPLACE MultiStar mit 4 Magazinen
(1) Pipettenmagazin für 20xx-Pipetten
(2) Pipettenmagazin für 28xx-Pipetten
Dieser Pipettenwechsler nimmt 4 Magazine auf. Die Magazine sitzen auf einer gemeinsamen Trä-
gerplatte, sind mit zwei Zylinderstiften zentriert und mit 4 Druckknöpfen fixiert. Mit zwei Passmar-
ken auf jedem Magazin wird die genaue Position ermittelt. Der richtige Sitz der Magazine auf der
Trägerplatte des Pipettenwechslers wird mit Mikroschaltern überwacht, um eine Kollision des Be-
stückkopfes mit einem eventuell hochragenden Magazin zu vermeiden. Alle 4 Magazinplätze
müssen belegt sein, da der Sicherheitskreis bei fehlenden oder nicht korrekt sitzenden Magazinen
den Bestückautomaten anhält. Zudem erkennt der Pipettenwechsler an der Kodierung der Pipet-
tenmagazine, ob es sich um ein 20xx-Pipettenmagazin oder ein 28xx-Pipettenmagazin handelt.
An der Pipettenstation können Bauelemente von den Pipetten abgeblasen werden. Pipetten kön-
nen dort abgezogen und in den Abwurfbehälter entsorgt werden.
(2)
(1)
