Betriebsanleitung SIPLACE TX-Serie 6 Stationserweiterungen
Ab Softwareversion 713.0 Ausgabe 01/2020 6.1 Pipettenwechsler
287
6.1.3.4 Pipettenmagazin mit 9 Garagen für 28xx-Pipetten
6

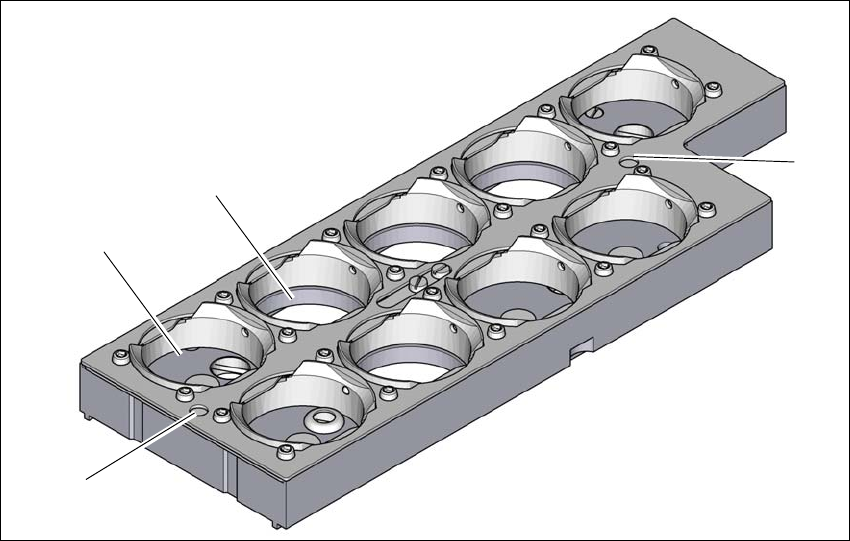

Abb. 6.1 - 8 Pipettenmagazin für 28xx-Pipetten
(1) 5 Garagen für 28xx-Pipetten mit einer maximalen Pipettenlänge von 12,5 mm
(Garagennummern 1, 5, 6, 8 und 9)
(2) 4 Garagen für 28xx-Pipetten mit einer maximalen Pipettenlänge von 16,5 mm
(Garagennummern 2, 3, 4 und 7)
(3) Passmarken (nur bei geöffneter Verriegelungsplatte sichtbar)
(1)
(2)
(3)
(3)
6 Stationserweiterungen Betriebsanleitung SIPLACE TX-Serie
6.1 Pipettenwechsler Ab Softwareversion 713.0 Ausgabe 01/2020
288
6.1.3.5 Technische Daten
6
Pipettenwechsler für den SIPLACE MultiStar
Anzahl der Magazine pro Stellplatz
*a
SIPLACE TX 6 4
Max. Anzahl der Pipettengaragen pro Stellplatz
SIPLACE TX 6 48
oder
69
Standardkonfiguration pro Stellplatz
SIPLACE TX 6 3 Magazine mit 36 Stk. 20xx-Pipettengaragen
3 Magazine mit 60 Stk. 20xx-Pipettengaragen
b
1 Magazin mit 9 Stk. 28xx-Pipettengaragen
Pipettentypen 10xx, 11xx, 12xx
20xx, 28xx
*)a Es müssen immer alle Magazine am Pipettenwechsler gerüstet sein.
Betriebsanleitung SIPLACE TX-Serie 6 Stationserweiterungen
Ab Softwareversion 713.0 Ausgabe 01/2020 6.1 Pipettenwechsler
289
6.1.3.6 Konfigurationsbeispiel mit SIPLACE CPP / CPP M
An den Stellplätzen 1, und 2 kann ein Pipettenwechsler mit jeweils vier Magazinen für den CPP-
Kopf installiert werden (Pos. 1 in Abb. 6.1 - 9
, Seite 289).
6
Abb. 6.1 - 9 Lage der Pipettenwechsler für den SIPLACE MultiStar - Konfigurationsbeispiel SIPLACE TX1/TX2
6
NC CPP
Pipettenwechsler CPP mit 4 Magazinen
COT 40 In
Bauelemente Wagen an der inneren Position
COT 40 Out
Bauelemente Wagen an der äußeren Position
IC
Stationäre Kamera
