Betriebsanleitung SIPLACE TX-Serie 6 Stationserweiterungen Ab Softwareversion 713.0 Ausgabe 01/2020 6.1 Pipettenwechsler 289 6.1.3.6 Konfigurationsbeispiel mit SIPL ACE CPP / CPP M An den S tellplätzen 1, und 2 kann ein …
6 Stationserweiterungen Betriebsanleitung SIPLACE TX-Serie
6.1 Pipettenwechsler Ab Softwareversion 713.0 Ausgabe 01/2020
288
6.1.3.5 Technische Daten
6
Pipettenwechsler für den SIPLACE MultiStar
Anzahl der Magazine pro Stellplatz
*a
SIPLACE TX 6 4
Max. Anzahl der Pipettengaragen pro Stellplatz
SIPLACE TX 6 48
oder
69
Standardkonfiguration pro Stellplatz
SIPLACE TX 6 3 Magazine mit 36 Stk. 20xx-Pipettengaragen
3 Magazine mit 60 Stk. 20xx-Pipettengaragen
b
1 Magazin mit 9 Stk. 28xx-Pipettengaragen
Pipettentypen 10xx, 11xx, 12xx
20xx, 28xx
*)a Es müssen immer alle Magazine am Pipettenwechsler gerüstet sein.
Betriebsanleitung SIPLACE TX-Serie 6 Stationserweiterungen
Ab Softwareversion 713.0 Ausgabe 01/2020 6.1 Pipettenwechsler
289
6.1.3.6 Konfigurationsbeispiel mit SIPLACE CPP / CPP M
An den Stellplätzen 1, und 2 kann ein Pipettenwechsler mit jeweils vier Magazinen für den CPP-
Kopf installiert werden (Pos. 1 in Abb. 6.1 - 9
, Seite 289).
6

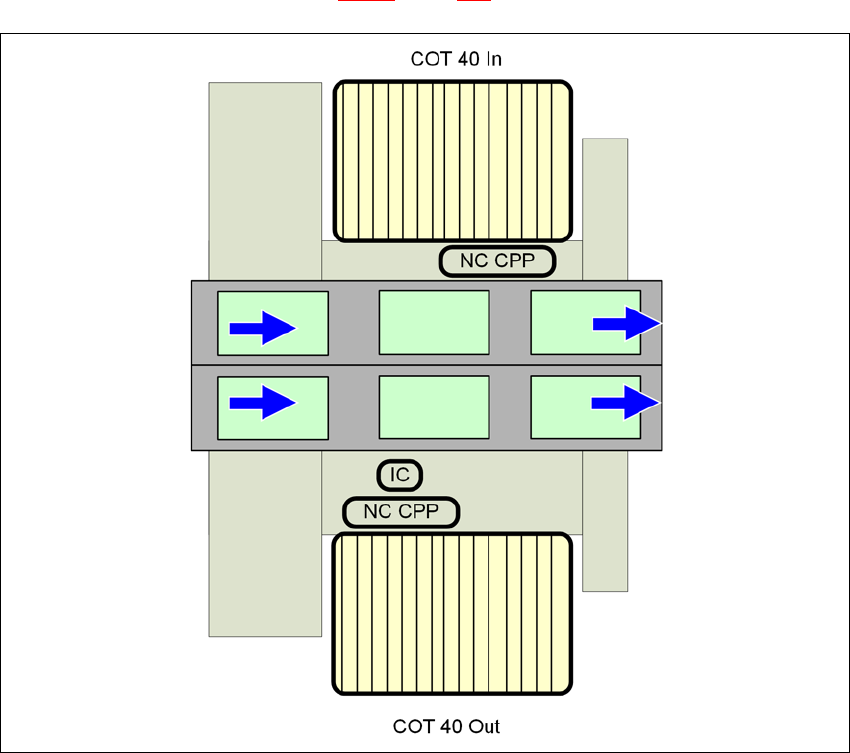

Abb. 6.1 - 9 Lage der Pipettenwechsler für den SIPLACE MultiStar - Konfigurationsbeispiel SIPLACE TX1/TX2
6
NC CPP
Pipettenwechsler CPP mit 4 Magazinen
COT 40 In
Bauelemente Wagen an der inneren Position
COT 40 Out
Bauelemente Wagen an der äußeren Position
IC
Stationäre Kamera
6 Stationserweiterungen Betriebsanleitung SIPLACE TX-Serie
6.1 Pipettenwechsler Ab Softwareversion 713.0 Ausgabe 01/2020
290
6
6.1.3.7 Montage
Die Pipettenwechsler sind jeweils an der BE-Wagen-Einzugsvorrichtung befestigt.
Richten Sie den Pipettenwechsler so aus, dass die schräge Seite zur BE-Wagen-Einzugsvor-
richtung zeigt.
6
6.1.3.8 Hinweise zur Bedienung
Füllen Sie ein Magazin zum ersten Mal mit einem bestimmten Pipettentyp auf, so kennzeich-
nen Sie dieses mit einem Aufkleber.
6
Öffnen Sie die Verriegelungsplatte und stecken Sie die Pipetten in die Pipettengaragen.
Schließen Sie die Verriegelungsplatte, damit die Pipetten nicht aus den Magazinen fallen
können.
6
6
Die Programmierung des Pipettenwechslers ist in der Betriebsanleitung SIPLACE Pro be-
schrieben.
HINWEIS
Stopp des Bestückautomaten bei fehlenden Magazinen
Der Sicherheitskreis hält bei fehlenden oder nicht korrekt sitzenden Magazinen den
Bestückautomaten an.
Belegen Sie alle Magazinplätze.
WARNUNG
Kopfcrashgefahr bei Mischkonfigurationen!
Bei Mischkonfigurationen besteht Kopfcrashgefahr.
Installieren Sie für jeden Bestückkopf nur den zugehörigen Pipettenwechsler mit
den Pipettenmagazinen des jeweiligen Bestückkopfes.
HINWEIS
Füllen Sie die Magazine außerhalb des Bestückautomaten auf, und wechseln Sie
immer nur komplette Magazine.
VORSICHT
Auffüllen der Magazine!
Füllen Sie nur Magazine auf, wenn alle Pipetten, die sich am Collect&Place-Kopf be-
finden, in ihre Magazine zurückgelegt wurden.
HINWEIS
Klemmgefahr!
Wenn Bauelemente auf Magazine fallen, besteht Klemmgefahr der Verriegelungsplatte.
Vermeiden Sie, dass Bauelemente auf Magazine fallen.
Reinigen Sie deshalb die Magazine und freien Stellplätze regelmäßig.
