6.1.4.3 Konfigurationsbeispiel mit SIPLACE TwinStar
Auf den Stellplatz 1 kann ein Pipettenwechsler mit jeweils acht Magazinen für den TwinStar ins-
talliert werden (Pos. 1 in Abb. 6.1 - 13
, Seite 296).
6

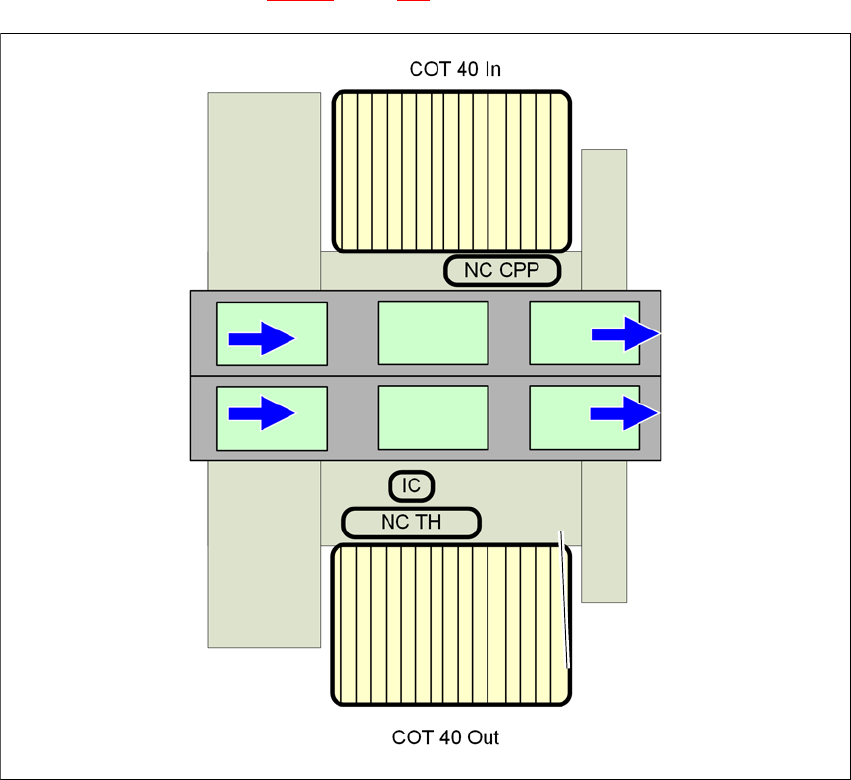

Abb. 6.1 - 13 Lage der Pipettenwechsler für den TwinStar - Konfigurationsbeispiel SIPLACE TX2
6
NC CPP
Pipettenwechsler CPP mit 4 Magazinen
COT 40 In
Bauelemente Wagen an der inneren Position
COT 40 Out
Bauelemente Wagen an der äußeren Position
IC
Stationäre Kamera
NC TH
Pipettenwechsler TwinStar
Betriebsanleitung SIPLACE TX-Serie 6 Stationserweiterungen
Ab Softwareversion 713.0 Ausgabe 01/2020 6.1 Pipettenwechsler
297
6.1.4.4 Montage
Der Pipettenwechsler ist an der BE-Wagen-Einzugsvorrichtung befestigt.
6
Abb. 6.1 - 14 Montageposition
(1) Markierungsbohrung
(2) Bedienerseite
(3) Pfeil zeigt in Richtung LP-Transport
6
Richten Sie den Pipettenwechsler so aus, dass die Markierungsbohrung (Pos. 1) vom Bedie-
ner her gesehen links liegt.
6 Stationserweiterungen Betriebsanleitung SIPLACE TX-Serie
6.1 Pipettenwechsler Ab Softwareversion 713.0 Ausgabe 01/2020
298
6.1.4.5 Spezialpipetten
Die SIPLACE-Bestückautomaten verarbeiten Bauelemente nach dem Standard-SMT-Spektrum.
Die SIPLACE TX ist nicht für Durchsteckmontagetechnik (Through Hole Technology) oder OSC-
Bauelemente (Odd Shaped Components) konzipiert.
ASM entwickelt kontinuierlich Spezialpipetten.
Spezialpipetten werden für alle Bestückköpfe angeboten, um mit maximaler Geschwindigkeit,
Präzision und Flexibilität die Bestückaufträge abarbeiten zu können. Der Einsatz von automati-
schen Pipettenwechslern reduziert zudem die Rüstzeiten, die bei einem Produktwechsel anfallen.
Zur Anfertigung von Sondernmagazinen und Greifern wenden Sie sich bitte an ASM.
