Betriebsanleitung SIPLACE TX-Serie 6 Stationserweiterungen Ab Softwareversion 713.0 Ausgabe 01/2020 6.2 Reject Plate 301 6.2.2 Konfiguration Wurde die Reject Plate e ingebaut , muss die se konfiguriert wer de n. 6 Abb. 6…
6 Stationserweiterungen Betriebsanleitung SIPLACE TX-Serie
6.2 Reject Plate Ab Softwareversion 713.0 Ausgabe 01/2020
300
6.2 Reject Plate
Artikel-Nr. 03117664-xx Component Desposit (Reject Plate)
Werden Bauelemente durch das Vision System als defekt erkannt, werden diese Bauelemente
auf der Reject Plate abgelegt. Der Bediener kann diese Bauelemente dann von dort entnehmen.
6

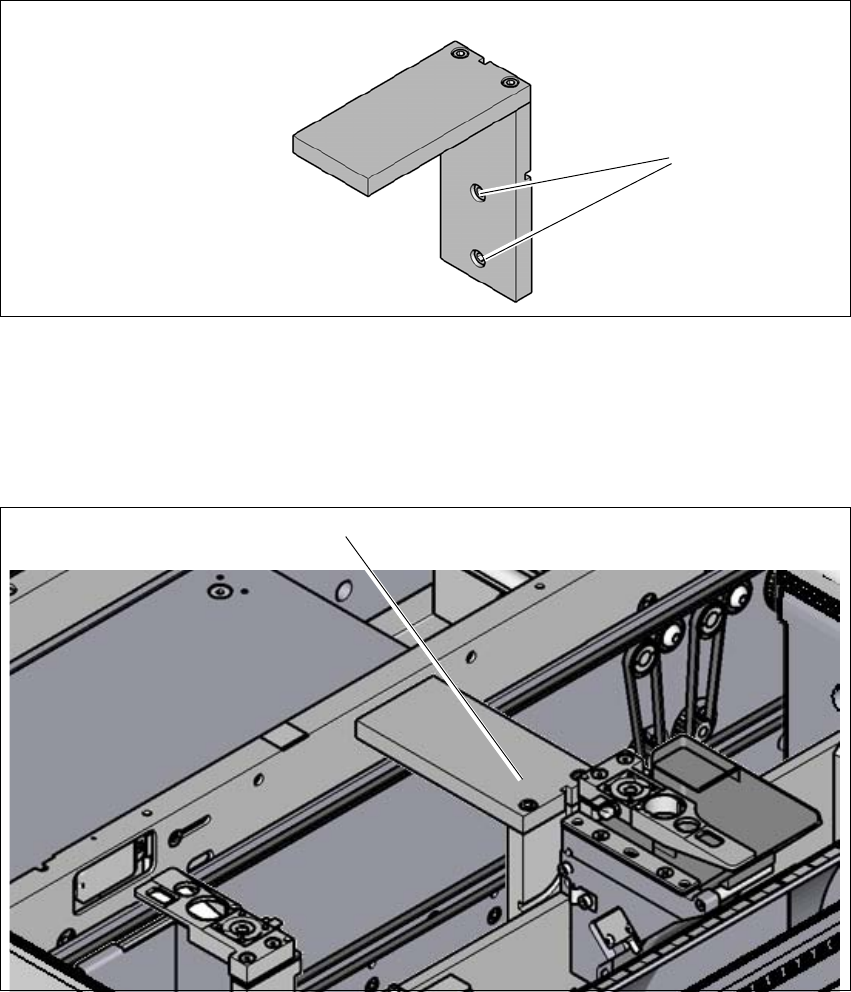

Abb. 6.2 - 1 Component Desposit (Reject Plate)
(1) Befestigungsschrauben
6.2.1 Einbauposition
6
Abb. 6.2 - 2 Reject Plate - Einbauposition
(1) Einbauposition im Bestückautomaten
(1)
(1)
Betriebsanleitung SIPLACE TX-Serie 6 Stationserweiterungen
Ab Softwareversion 713.0 Ausgabe 01/2020 6.2 Reject Plate
301
6.2.2 Konfiguration
Wurde die Reject Plate eingebaut, muss diese konfiguriert werden.
6
Abb. 6.2 - 3 Konfiguration - Reject Plate
Wählen Sie Service (1)
Wählen Sie den Stellplatz und unter Reject plate => Installed (2).
(2) (1)
6 Stationserweiterungen Betriebsanleitung SIPLACE TX-Serie
6.3 Leiterplatten-Barcodeleser Ab Softwareversion 713.0 Ausgabe 01/2020
302
6.3 Leiterplatten-Barcodeleser
Artikel Nr. 00519882-xx Sick Lector 620 2D Barcode Leser
6.3.1 Beschreibung
Der LP-Barcodeleser dient zum automatischen Erfassen und Dekodieren von Barcodes auf Lei-
terplatten. Die LP-Barcodeleser werden an der Eingabeseite des ersten Bestückautomaten des
LP-Transport auf einem Einbaurahmen installiert. Je nach Lage der Barcodestreifen kann man die
Barcodeleser so montieren, dass die Barcodestreifen längs oder quer zur Leiterplattentranspor-
trichtung gelesen werden können.
Beim Doppeltransport können vier Leiterplatten-Barcodeleser nachgerüstet werden. Diese kön-
nen jeweils die Ober- und Unterseite der Leiterplatten an beiden Transportspuren einscannen.
Die Barcodeleser werden als 2D Leiterplatten-Codeleser angeboten. Dieser Codeleser verarbei-
tet Strichcode und Matrixcode. Matrixcode wird vorwiegend dann eingesetzt, wenn das Platzan-
gebot für die Barcode-Etiketten gering ist.
6.4 Eingabeband- und Ausgabebandverlängerung
Artikel Nr. 00588111-xx Eingabebandverlängerung SIPLACE TX
Artikel Nr. 00588110-xx Ausgabebandverlängerung SIPLACE TX
Artikel Nr. 03166742-xx Eingabebandverlängerung TX280
6.4.1 Beschreibung
Die Eingabebandverlängerung wird für die Option Barcodeleser benötigt.
Die Ausgabebandverlängerung wird für die Option JTF-ML 2 benötigt. Die Ausgabebandverlän-
gerung kann aber auch unabhängig von der Option JTF-ML 2 eingebaut werden.
