6 Stationserweiterungen Betriebsanleitung SIPLACE TX-Serie
6.6 SIPLACE JTF-ML 2 Ab Softwareversion 713.0 Ausgabe 01/2020
306
6.6 SIPLACE JTF-ML 2
Artikel-Nr. 00588105-xx SIPLACE JTF-ML 2 (Tray Zuführmodul)
Artikel-Nr. 00588106-xx Montagekit für JTF-ML 2
6
6.6.1 Beschreibung
Der SIPLACE JTF-ML 2 ist ein automatischer Wechsler für Standard JEDEC Flächenmagazine.
Bei der SIPLACE TX kann am Stellplatz 1 ein SIPLACE JTF-ML 2 installiert werden. Der SIPLACE
JTF-ML 2 wird seitlich montiert.
Der SIPLACE JTF-ML 2 bevorratet bis zu 18 dünne oder als Option 14 dicke JEDEC Flächenma-
gazine (je nach Magazintyp) in einer wechselbaren Kassette und stellt diese selektiv bereit. Dem
Bestückautomaten können somit verschiedene Bauelemente-Typen mit einer variablen Flächen-
magazin-Wechselzeit zugeführt werden.
Für den Einsatz eines JTF-ML 2 muss am Stellplatz der BE-Wagen für JTF-ML 2 mit der Artikel
Nr. 03123556-02 installiert sein. Zusätzlich muss die Ausgabebandverlängerung vorhanden sein.
Betriebsanleitung SIPLACE TX-Serie 6 Stationserweiterungen
Ab Softwareversion 713.0 Ausgabe 01/2020 6.6 SIPLACE JTF-ML 2
307
6.6.2 Übersicht
6

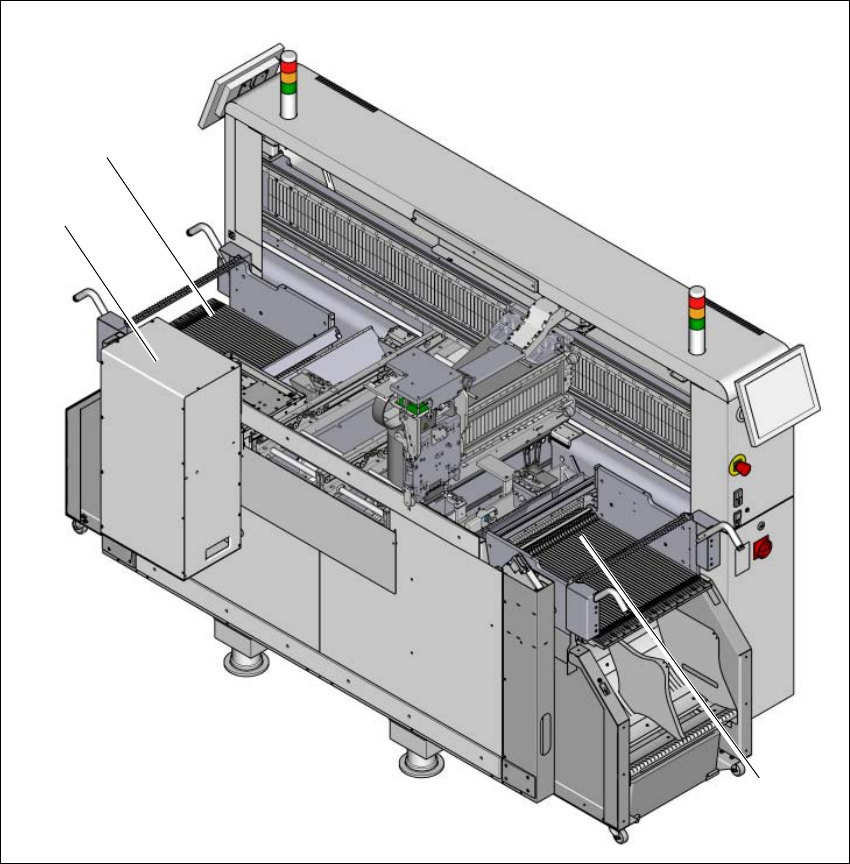

Abb. 6.6 - 1 SIPLACE JTF-ML 2 an SIPLACE TX
(1) JTF-ML 2
(2) Bauelemente-Tisch JTF
(3) Bauelemente-Tisch TX
(1)
(2)
(3)
6 Stationserweiterungen Betriebsanleitung SIPLACE TX-Serie
6.6 SIPLACE JTF-ML 2 Ab Softwareversion 713.0 Ausgabe 01/2020
308
6.6.3 Technische Daten
6
Technische Daten
Breite x Länge x Höhe (Turm) 374,5 mm x 322,7 mm x 707,0 mm
Breite x Länge x Höhe (Transport) 356,2 mm x 346,0 mm x 68,2 mm
Gewicht Turm (leer): 26,3 kg (58,0 lbs.)
Gesamt: ~36 kg (79,4 lbs.) (je nach Applikation)
Speicherkapazität
JEDEC Flächenmagazin Spezifikation JEDEC Standard: 95-1 & IEC 60286-5
Flächenmagazin dünn 18 JEDEC Flächenmagazine oder
18 Magazinbleche (Cookie Trays)
(in zwei Kassetten)
Flächenmagazin dick (Optional) 14 JEDEC Flächenmagazine oder
14 Magazinbleche (Cookie Trays)
(in zwei Kassetten)
Flächenmagazin Wechselzeit 3,15 bis 6,1 Sekunden (je nach Applikation
*a
)
*)a 3,15 Sekunden zum nächsten Flächenmagazin mit maximaler Beschleunigung, 6,1 Sekunden vom ersten
zum neunten Flächenmagazin mit minimaler Beschleunigung
Einschub n nach n+1 3,15 bis 5,4 Sekunden (maximale/minimale Be-
schleunigung)
Kassette
Breite x Länge x Höhe 343,7 mm x 136 mm x 137 mm
Max. Ladegewicht (pro Kassette 4,45 kg (inkl. Gewicht der Kassette)
