Betriebsanleitung SIPLACE TX-Serie 6 Stationserweiterungen Ab Softwareversion 713.0 Ausgabe 01/2020 6.7 Stationäre Kameras 309 6.7 St ationäre Kameras 6.7.1 BE-Kamera st ationär P&P , T y p 25, 16 x 16, digit al (FC-…
6 Stationserweiterungen Betriebsanleitung SIPLACE TX-Serie
6.6 SIPLACE JTF-ML 2 Ab Softwareversion 713.0 Ausgabe 01/2020
308
6.6.3 Technische Daten
6
Technische Daten
Breite x Länge x Höhe (Turm) 374,5 mm x 322,7 mm x 707,0 mm
Breite x Länge x Höhe (Transport) 356,2 mm x 346,0 mm x 68,2 mm
Gewicht Turm (leer): 26,3 kg (58,0 lbs.)
Gesamt: ~36 kg (79,4 lbs.) (je nach Applikation)
Speicherkapazität
JEDEC Flächenmagazin Spezifikation JEDEC Standard: 95-1 & IEC 60286-5
Flächenmagazin dünn 18 JEDEC Flächenmagazine oder
18 Magazinbleche (Cookie Trays)
(in zwei Kassetten)
Flächenmagazin dick (Optional) 14 JEDEC Flächenmagazine oder
14 Magazinbleche (Cookie Trays)
(in zwei Kassetten)
Flächenmagazin Wechselzeit 3,15 bis 6,1 Sekunden (je nach Applikation
*a
)
*)a 3,15 Sekunden zum nächsten Flächenmagazin mit maximaler Beschleunigung, 6,1 Sekunden vom ersten
zum neunten Flächenmagazin mit minimaler Beschleunigung
Einschub n nach n+1 3,15 bis 5,4 Sekunden (maximale/minimale Be-
schleunigung)
Kassette
Breite x Länge x Höhe 343,7 mm x 136 mm x 137 mm
Max. Ladegewicht (pro Kassette 4,45 kg (inkl. Gewicht der Kassette)
Betriebsanleitung SIPLACE TX-Serie 6 Stationserweiterungen
Ab Softwareversion 713.0 Ausgabe 01/2020 6.7 Stationäre Kameras
309
6.7 Stationäre Kameras
6.7.1 BE-Kamera stationär P&P, Typ 25, 16 x 16, digital (FC-Kamera)
Artikel-Nr. 00588101-xx Stationäre Kamera für den Twin-Kopf, Typ 25
6

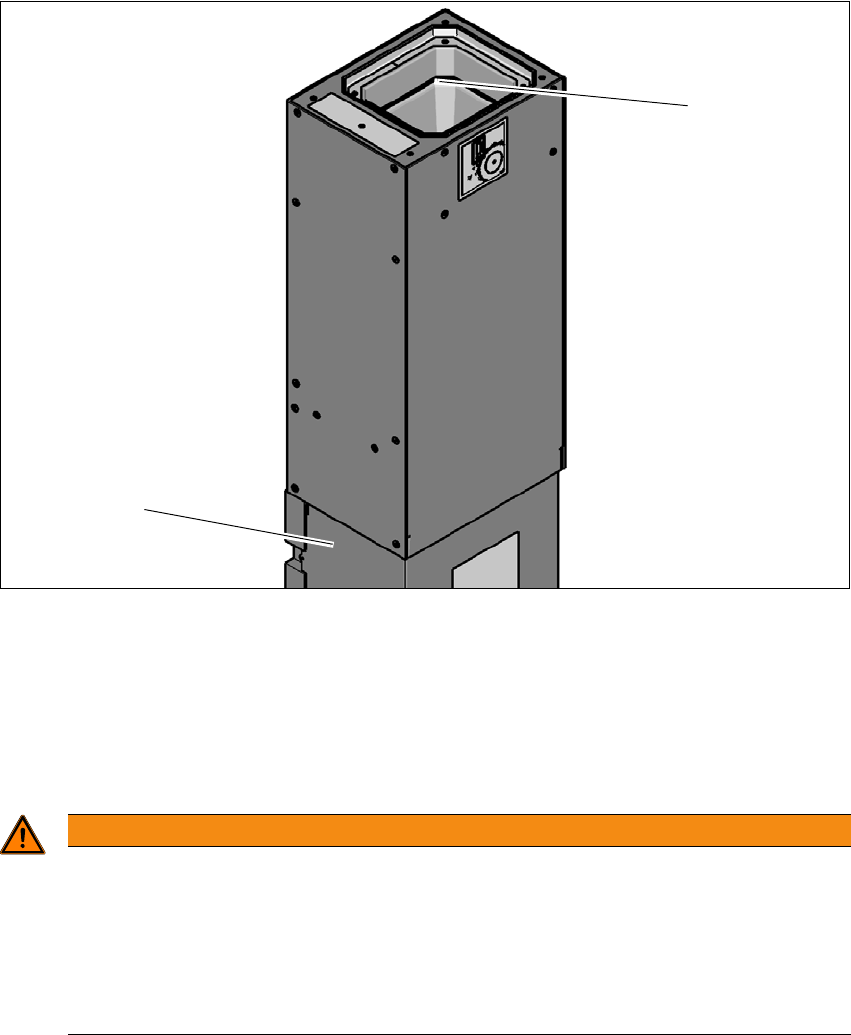

Abb. 6.7 - 1 BE-Kamera stationär, P&P, Typ 25, 16 x 16, digital (FC-Kamera)
(1) Kameragehäuse mit integrierter Kamera und Kameraverstärker
(2) Glasplatte - darunter Beleuchtungs- und Optikebenen
6.7.1.1 Sicherheitshinweise
6
(1)
(2)
WARNUNG
Kollisionsgefahr!
Bei einem Bestückkopfwechsel vom TwinStar zum SpeedStar kollidiert der SpeedStar
mit den Kameragehäusen.
Demontieren Sie die stationären BE-Kamera des TwinStar.
Bei einem Bestückkopfwechsel vom TwinStar zum MultiStar wird die stationäre BE-
Kamera,in der unteren Position installiert.
6 Stationserweiterungen Betriebsanleitung SIPLACE TX-Serie
6.7 Stationäre Kameras Ab Softwareversion 713.0 Ausgabe 01/2020
310
6.7.1.2 Technische Daten
6
BE-Maße 0,2 mm x 0,2 mm bis 16 mm x 16 mm bei Einfachmessung des
Bauelements
BE-Spektrum 0402 bis SO, PLCC, QFP, Sockel, Stecker, BGA, Sonder-BE,
Bare Die, Flip-Chip, Shield
Min. Beinchenraster 0,25 mm
Min. Beinchenbreite 0,1 mm
Min. Ballraster 0,14 mm
Min. Balldurchmesser 0,08 mm
Gesichtsfeld 19,4 mm x 19,4 mm
Beleuchtungsart Auflicht (6 frei programmierbare Ebenen)
