6 Stationserweiterungen Betriebsanleitung SIPLACE TX-Serie 6.8 IPC-HERMES-9852 Ab Softwareversion 713.0 Ausgabe 01/2020 312 6.7.2.2 T echnische Daten 6 6.8 IPC-HERMES-9852 IPC-HERMES-9852 ist ein Kommunika tionspro tokol…
Betriebsanleitung SIPLACE TX-Serie 6 Stationserweiterungen
Ab Softwareversion 713.0 Ausgabe 01/2020 6.7 Stationäre Kameras
311
6.7.2 BE-Kamera stationär P&P, Typ 33, 55 x 45, digital
Artikel-Nr. 00588100-xx Stationäre Kamera für den CPP-Kopf, Typ 33
6

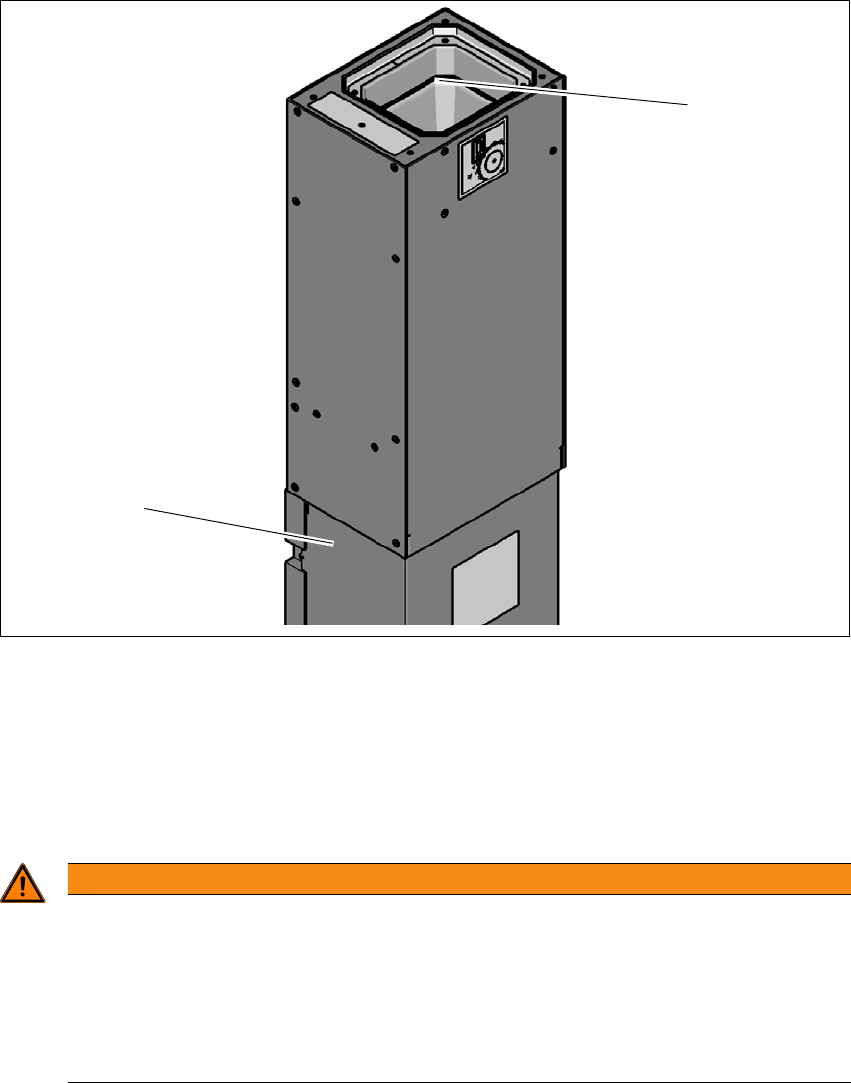

Abb. 6.7 - 2 Aufbau der BE-Kamera stationär P&P, Typ 33, 55 x 45, digital
(1) Kameragehäuse mit integrierter Kamera und Kameraverstärker
(2) Glasplatte - darunter Beleuchtungs- und Optikebenen
6.7.2.1 Sicherheitshinweise
6
(1)
(2)
WARNUNG
Kollisionsgefahr!
Bei einem Bestückkopfwechsel vom TwinStar zum SpeedStar kollidiert der SpeedStar
mit den Kameragehäusen.
Demontieren Sie die stationären BE-Kamera des TwinStar.
Bei einem Bestückkopfwechsel vom TwinStar zum MultiStar wird die stationäre BE-
Kamera,in der unteren Position installiert.
6 Stationserweiterungen Betriebsanleitung SIPLACE TX-Serie
6.8 IPC-HERMES-9852 Ab Softwareversion 713.0 Ausgabe 01/2020
312
6.7.2.2 Technische Daten
6
6.8 IPC-HERMES-9852
IPC-HERMES-9852 ist ein Kommunikationsprotokoll für SMT-Linien und kann die IPC SMEMA-
Schnittstelle ersetzen. Mit diesem Protokoll können mehr Informationen als die bisherigen Infor-
mationen via der IPC SMEMA-Schnittstelle übertragen werden.
Dieses sind nun beispielsweise:
– Eindeutige Leiterplatten IDs
– Barcodes
– Förderbandgeschwindigkeit,
– Leiterplatten-Länge und Leiterplatten-Breite
– Leiterplatten-Dicke
– Durchfahrhöhe
Alle diese Informationen können ohne Unterbrechung über die gesamte Linie übertragen werden.
Die detaillierte Beschreibung sehen Sie im Administrator Handbuch IPC-HERMES-9852, Arti-
kelnummer [00198615-xx].
6
BE-Maße 0,5 mm x 0,5 mm bis 55 mm x 45 mm
BE-Spektrum 0402, MELF, SO, PLCC, QFP, Elektrolytkondensatoren, BGA
Min. Beinchenraster 0,3 mm
Min. Beinchenbreite 0,15 mm
Min. Ballraster 0,35 mm
Min. Balldurchmesser 0,2 mm
Gesichtsfeld 65 mm x 50 mm
Beleuchtungsart Auflicht (6 frei programmierbare Ebenen)
Betriebsanleitung SIPLACE TX-Serie 6 Stationserweiterungen
Ab Softwareversion 713.0 Ausgabe 01/2020 6.9 Support Pin
313
6.9 Support Pin
Artikel-Nr. 00119680-01 Support Pin
Breite Leiterplatten haben die Tendenz, beim Bestücken durchzufedern, sodass unter Umständen
die Bauelemente nicht mehr mit der gewünschten Genauigkeit bestückt werden. Auch stark ge-
wölbte Leiterplatten beeinflussen die Bestückgenauigkeit. Mit dem Platzieren von Support Pins
auf dem Hubtisch lässt sich dieses Problem leicht beheben.
6

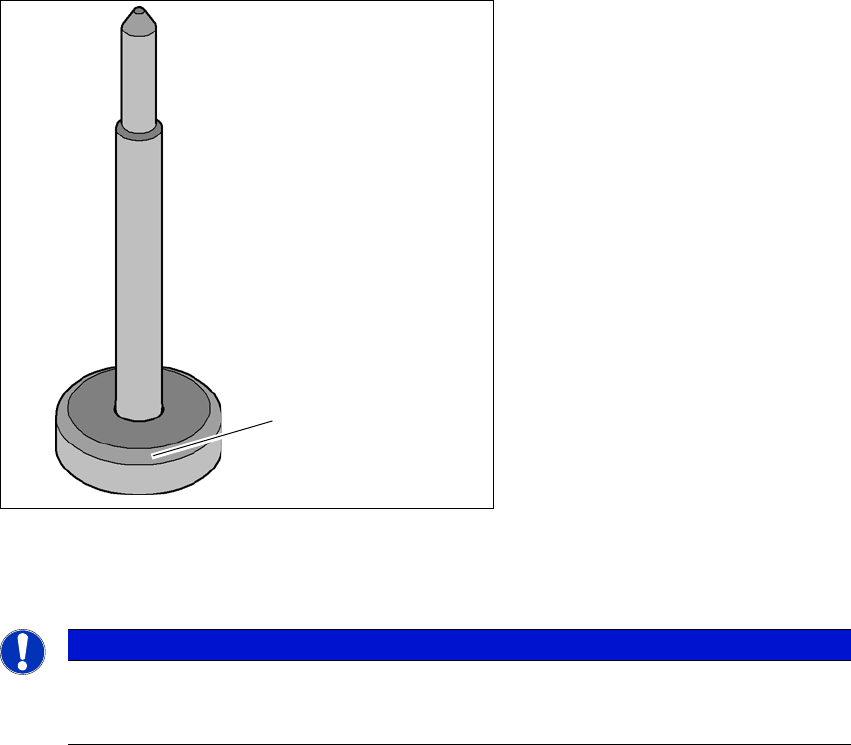

Abb. 6.9 - 1 Support Pin
(1) Magnetfuß
6
HINWEIS
Es muss darauf geachtet werden, dass der Magnetfuß des Support Pin nicht unter der
Seitenwange des Transportes platziert werden darf. Dies kann zu einer Beschädigung
des Wangenprofiles führen.
(1)
