2 Betriebssicherheit Betriebsanleitung SIPLACE TX-Serie 2.2 Warnschilder Ab Softwareversion 713.0 Ausgabe 01/2020 62 2.2.8.1 W arnschild W 205 an der Gurt abfallrutsche 2 Abb. 2.2 - 12 Warnschild an der Gurtabfallrutsche…
Betriebsanleitung SIPLACE TX-Serie 2 Betriebssicherheit
Ab Softwareversion 713.0 Ausgabe 01/2020 2.2 Warnschilder
61
2.2.8 Warnschild W 205 am Gurtschneidgerät
2
Abb. 2.2 - 11 Warnschild an der Oberseite des Gurtschneidgeräts
Pos. W 205, Artikel-Nr. 03009344-01
2
2
2
WARNUNG
Schnittgefahr
Bei Arbeiten am Gurtschneidgerät besteht Schnittgefahr durch scharfe Messer!
Tragen Sie feste Schutzhandschuhe bei Arbeiten am Gurtschneidgerät.
WARNUNG
Verletzungsgefahr
Bei Arbeiten am Gurtschneidgerät besteht Verletzungsgefahr durch unter Druck stehe-
nede Druckluftleitungen.
Trennen Sie die Bestückungsmaschine von der Netz- und Druckluftversorgung, be-
vor Sie Arbeiten am Gurtschneidgerät durchführen
Warten Sie so lange, bis der Betriebsdruck auf 0 MPa abgesunken ist.
W 205
2 Betriebssicherheit Betriebsanleitung SIPLACE TX-Serie
2.2 Warnschilder Ab Softwareversion 713.0 Ausgabe 01/2020
62
2.2.8.1 Warnschild W 205 an der Gurtabfallrutsche
2
Abb. 2.2 - 12 Warnschild an der Gurtabfallrutsche
Pos. W 205, Artikel-Nr. 03009344-01
(1) Warnstreifen
2.2.8.2 Warnschild W 205
Warnschilder an Gurtschneidgerät und Gurtabfallrutsche.
2
Pos. W 205 in den Abb. 2.2 - 11, Seite 61 und 2.2 - 12, Seite 62, Artikel-Nr. 03009344-01 (Anzahl
pro Bestückautomat: 4)
W 205
1
2
2
Schnittgefahr
Bei Arbeiten am Gurtschneidgerät besteht Schnittgefahr durch
scharfe Messer!
Beachten Sie die Sicherheitshinweise in Abschnitt 2.2.8,
Seite 61)
.
Betriebsanleitung SIPLACE TX-Serie 2 Betriebssicherheit
Ab Softwareversion 713.0 Ausgabe 01/2020 2.2 Warnschilder
63
2.2.8.3 Warnstreifen an der Gurtabfallrutsche
2
An der Gurtabfallrutsche ist ein schwarz-gelber Warnstreifen angebracht. Pos. 1 in der Abb. 2.2 -
12, Seite 62 (Anzahl pro Bestückautomat: 1)
2.2.9 Warnschilder an der Stromversorgung
Der Stromversorgungseinschub befindet sich hinter der Abdeckung am Stellplatz 2 (siehe Pos. 3
in Abb. 4.4 - 3
, Seite 190).

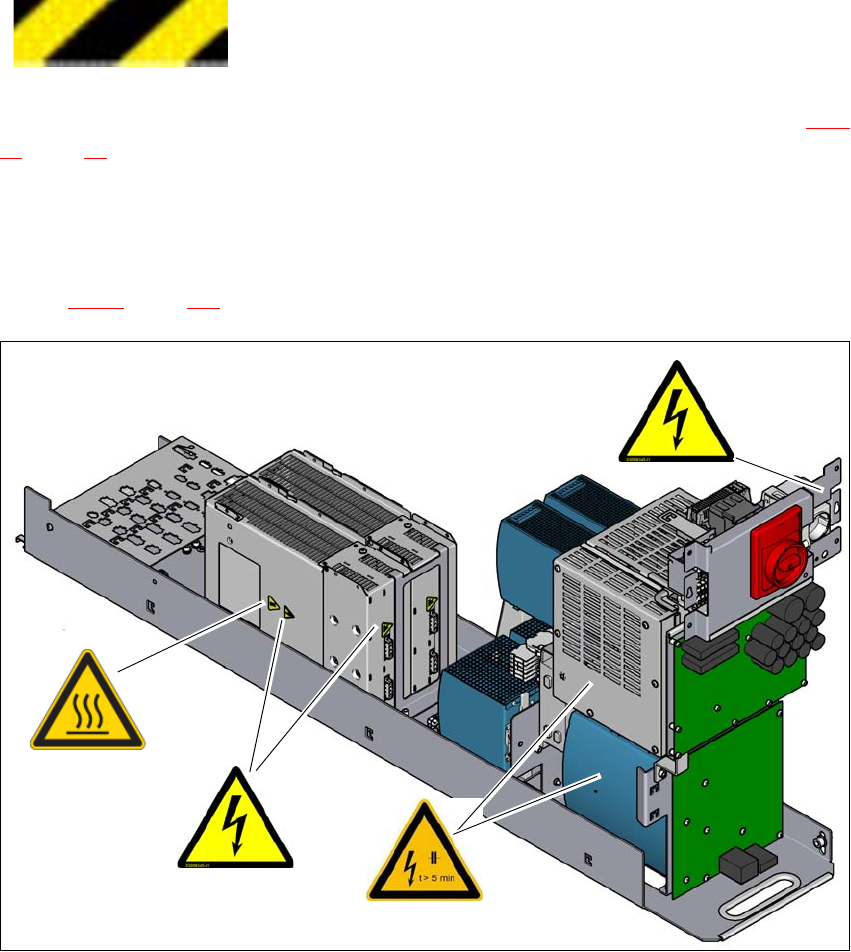

Abb. 2.2 - 13 Warnschilder an der Stromversorgung (Vorderansicht)
– Pos. W 220, an der Abdeckung der Sicherheitsabschaltung (CSB) und an der Kondensator-
batterie PCS417
– Pos. W 206, an der Gantry Control Unit (MGCU 1 und MGCU 2)
– Pos. W 206, an der Servicesteckdose (falls vorhanden)
(1) Temperatur-Hinweisschild an der Gantry Control Unit (MGCU 1 und MGCU 2)
2
2
2
Handverletzungen (Schneidgefahr) auf einem längeren Bereich
Eingreifen kann zu Verletzungen an Armen und Händen führen.
W 220
W 206
(1)
W 206
