Betriebsanleitung SIPLACE TX-Serie 2 Betriebssicherheit Ab Softwareversion 713.0 Ausgabe 01/2020 2.2 Warnschilder 67 2.2.1 1 Hinweisschild "Kop fcrash" an der IC-Kamera des T winSt ar Hinweisschild "Kopfcr…
2 Betriebssicherheit Betriebsanleitung SIPLACE TX-Serie
2.2 Warnschilder Ab Softwareversion 713.0 Ausgabe 01/2020
66
2

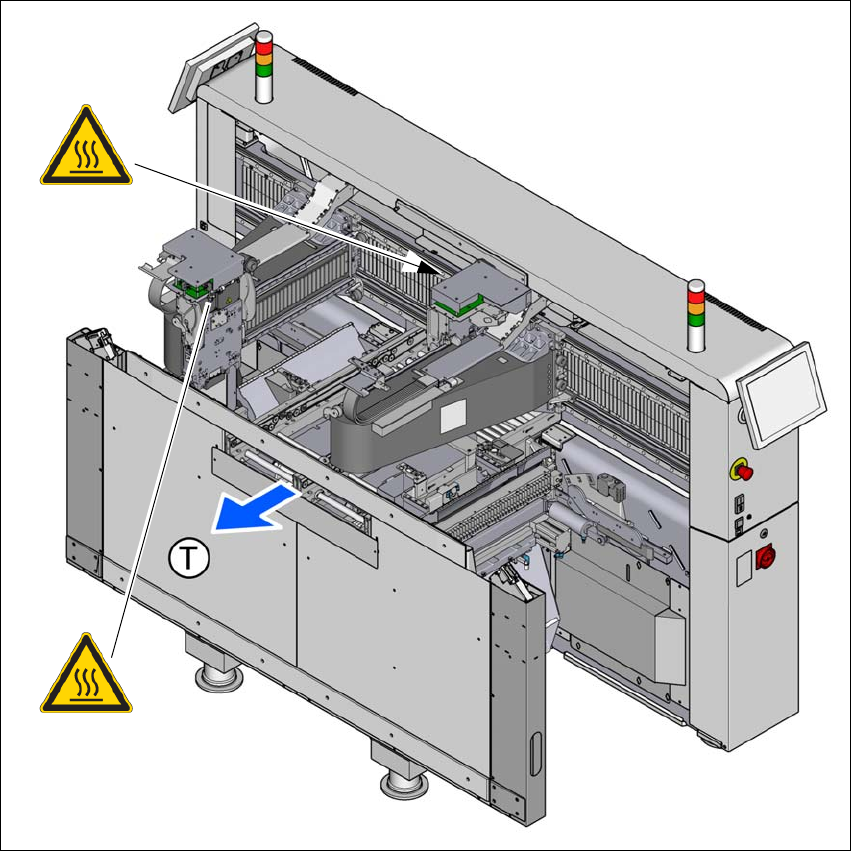

Abb. 2.2 - 15 Temperatur-Hinweisschild an der Modular Head Control Unit (MHCU) - (Beispiel SIPLACE TX2)
(1)
(1)
Betriebsanleitung SIPLACE TX-Serie 2 Betriebssicherheit
Ab Softwareversion 713.0 Ausgabe 01/2020 2.2 Warnschilder
67
2.2.11 Hinweisschild "Kopfcrash" an der IC-Kamera des TwinStar
Hinweisschild "Kopfcrash" in Abb. 2.2 - 16, Artikel-Nr. 03015392-02
(Anzahl pro Bestückautomat: maximal 2)
2

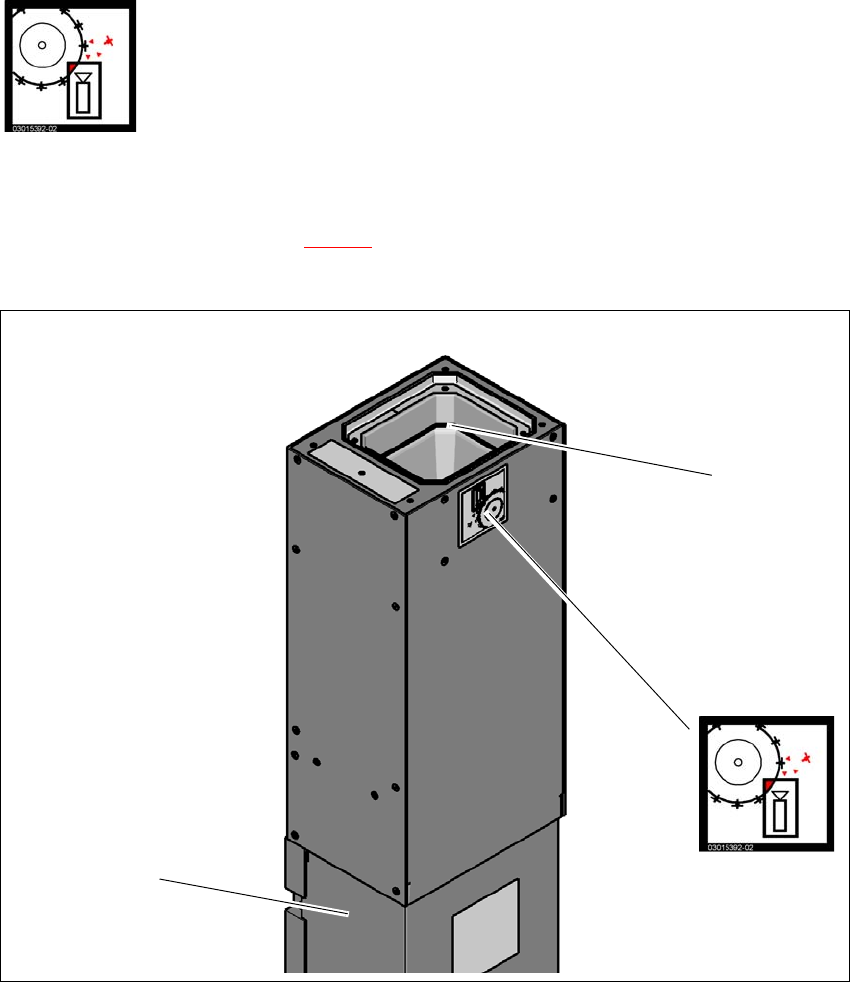

Abb. 2.2 - 16 Hinweisschild "Kopfcrash" an der IC-Kamera des TwinStar
(1) Kameragehäuse
(2) Glasplatte
(3) Hinweisschild "Kopfcrash" an der IC-Kamera des TwinStar
2
Kopfchrashgefahr
Bei einem Bestückkopfwechsel vom TwinStar zum SpeedStar kollidiert der
SpeedStar mit den Kameragehäusen.
Demontieren Sie die stationären BE-Kameras vom Typ 33, 55 x 45, und
Typ 25, 16 x 16) des TwinStar.
(3)
(1)
(2)
2 Betriebssicherheit Betriebsanleitung SIPLACE TX-Serie
2.2 Warnschilder Ab Softwareversion 713.0 Ausgabe 01/2020
68
2.2.12 Warnschilder am Leiterplattentransport
2

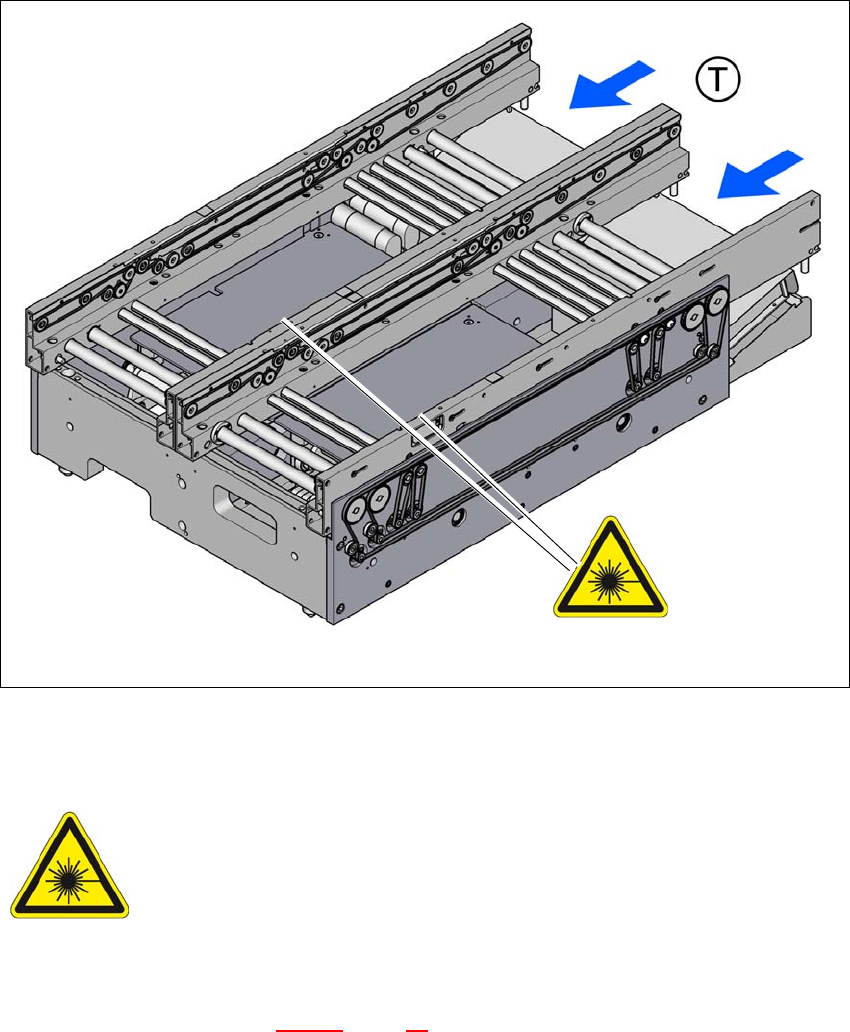

Abb. 2.2 - 17 Warnschilder am Leiterplattentransport
Pos. W Laser Klasse 2 auf der Transportwange für die Laserlichtschranken
2
Pos. W Laser Klasse 2 in Abb. 2.2 - 17, Seite 68, Artikel-Nr. 03155348-01
(Anzahl am LP-Transport: 2)
W Laser Klasse 2
2
LASERSTRAHLUNG
Laser Klasse 2
Nach IEC 60825-1:2014
Nicht in den Strahl blicken!
