2.5.2.2 Lage der Positionsschalter am Bestückautomat
2

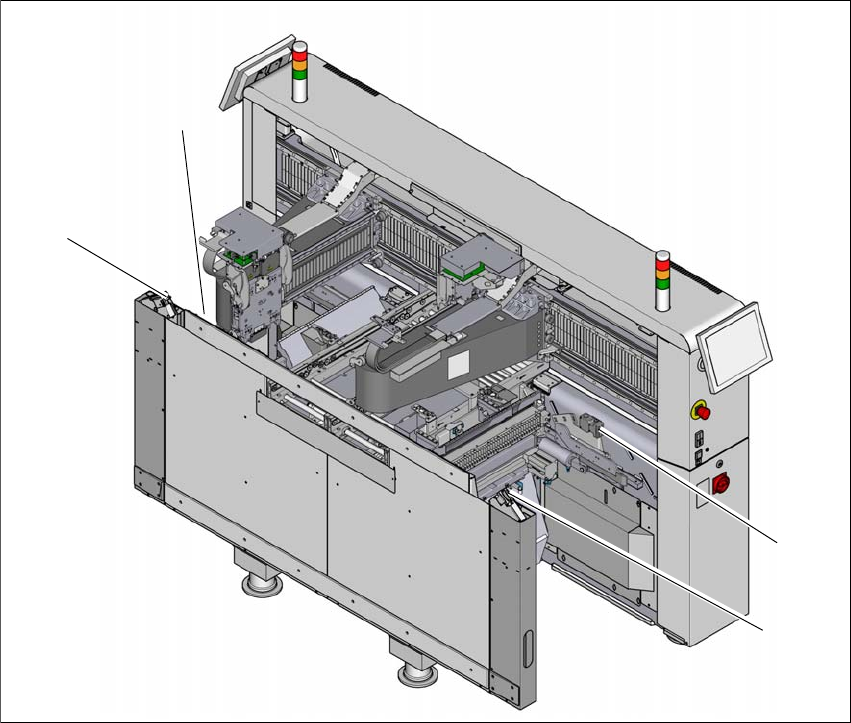

Abb. 2.5 - 4 Lage der Positionsschalter
(1) Positionsschalter, Stellplatz 1
(2) Positionsschalter BE-Wagen-Einzug, Stellplatz 1
(3) Positionsschalter BE-Wagen-Einzug, Stellplatz 2
(4) Positionsschalter, Stellplatz 2
Die Schutzhaubenschalter sind im Betrieb der Bestückungsmaschine mechanisch zugehalten.
Die Schutzhauben können erst geöffnet werden wenn der Stopptaster gedrückt wurde.
(4)
(1)
(3)
(2)
Betriebsanleitung SIPLACE TX-Serie 2 Betriebssicherheit
Ab Softwareversion 713.0 Ausgabe 01/2020 2.5 Sicherheitseinrichtungen
83
2.5.2.3 Funktionsbeschreibung
Hauptschalter in Stellung AUS (siehe Pos. 1 in Abb.
2.5 - 2, Seite 80) 2
Der Hauptschalter trennt die drei Phasen L1, L2 und L3 vom Netz.
2
Hauptschalter in Stellung EIN 2
Nach dem Einschalten des Hauptschalters wird die Netzspannung auf den Stromversorgungsein-
schub geschaltet und alle AC/DC Wandler werden angesteuert.
Der Steuerrechner startet und alle Versorgungsspannungen werden intern bereitgestellt. Die Zwi-
schenkreisspannungen für die Portalachsen (300 V-) und Sternachsen (160 V-) sowie die Versor-
gungsspannung der Transport-Antriebe werden zusätzlich sicherheitsgerichtet über den
Starttaster geschaltet.
GEFAHR
Unsachgemäßer Umgang mit der Bestückungsmaschine kann zu Tod oder schwerer
Körperverletzung sowie erheblichem Sachschaden führen.
Trotz ausgeschaltetem Hauptschalter führen folgende Komponenten noch lebensgefähr-
liche Spannungen:
– Kabelanschlussklemmen L1, L2 und L3 des Hauptschalters S1
– Haupteingangsklemme X95
– Servicesteckdose X98 (falls vorhanden)
– Am Netzstecker kann es bis zu 2 Sekunden dauern, bis vorhandene Restspannun-
gen der EMV-Filter entladen sind.
– Sicherheitsabschaltung (CSB) nach Ausschalten des Hauptschalters noch 5 Minu-
ten unter Spannung.
– Die Farbe aller Einzeladern, die auch bei ausgeschaltetem Hauptschalter Netzspan-
nung führen, ist orange.
Beachten Sie deshalb die geltenden Unfallverhütungs- und DIN-Vorschriften (insbe-
sondere EN 60204, Teil 1 oder IEC 60204, Teil 1) bzw. die Vorschriften Ihres Landes.
Nur entsprechend qualifiziertes und geschultes Personal darf die Schutztüre der
Stromversorgung öffnen.
2 Betriebssicherheit Betriebsanleitung SIPLACE TX-Serie
2.5 Sicherheitseinrichtungen Ab Softwareversion 713.0 Ausgabe 01/2020
84
Starttaster weiß (Pos. 1 in Abb. 2.5 - 2, Seite 80 und Pos. 1 in Abb. 2.5 - 3, Seite 81) 2
Nach dem Einschalten des Hauptschalters werden Sie aufgefordert, den Starttaster zu drücken,
um die Bestückungsmaschine für Bestückaufträge zu starten. Dieselbe Aufforderung geht an Sie,
wenn Sie die Schutzhauben geöffnet oder den NOT-HALT-Taster gedrückt hatten.
Drücken Sie den Starttaster mindestens 200 ms bis maximal 1500 ms lang und lassen diesen
dann los. Beim Loslassen des Tasters wird der Bestückautomat eingeschaltet und die
Schutzhauben werden mechanisch zugehalten.
Stopptaster schwarz (Pos. 2 in Abb. 2.5 - 2, Seite 80 und Pos. 2 in Abb. 2.5 - 3, Seite 81) 2
Mit diesen Tastern stoppen Sie die Bestückungsmaschine. Die mechanische Zuhaltung der
Schutzhauben wird gelöst und die Schutzhauben können geöffnet werden.
Bauelementezähler 2
Die Anzahl der bestückten Bauelemente (Bauelementezähler) kann über die Stationssoftware ab-
gelesen werden. Informationen finden Sie in der Online Hilfe.
NOT-HALT-Taster mit zwangsläufiger Verrastung (Pos. 3 in Abb. 2.5 - 2, Seite 80 und Pos. 3 in
Abb.
2.5 - 3, Seite 81) 2
Der NOT-HALT-Taster ist ein Taster mit rotem Knopf, der nach der Betätigung in dieser Position
eingerastet bleibt. Bei Betätigung des NOT-HALT-Tasters öffnet der Schaltkontakt des NOT-
HALT-Kreises - die Sicherheitsabschaltung (CSB) löst aus. Die Zwischenkreisspannung (300 V-)
für die Portalachsen und die Zwischenkreisspannung (160 V-) für die Sternachsen werden abge-
schaltet. Die Servoverstärker der DP- bzw. Z-Achsen werden weiterhin mit 42 V- versorgt. Der
Meldekontakt des NOT-HALT-Tasters öffnet und am Bildschirm wird die Meldung "NOT-HALT be-
tätigt" ausgegeben. Folgende Baugruppen werden deaktiviert:
– LP-Transport
– LP-Klemmung
– Breitenverstellung
– LP-Stopper
– Feeder Control Unit
– Druckluftversorgung des Leegurtschneidgerätes
2
HINWEIS
Die Bestückung wird unterbrochen und kann, nachdem der Bestückautomat wieder
funktionsfähig ist, fortgesetzt oder abgebrochen werden.
