Betriebsanleitung SIPLACE TX-Serie 2 Betriebssicherheit
Ab Softwareversion 713.0 Ausgabe 01/2020 2.5 Sicherheitseinrichtungen
89
2
Abb. 2.5 - 6 NOT-HALT-Schleifen
Starttaster gedrückt.
Nein
Nein
Ja
Nein
Nein
Ja
Ja
2
Aktiv
Sicherheitsabschaltung Aus
Spannung
Y-Achse 0 V
X-Achse 0 V
Stern-Achse 0 V
DP-Achse 42V-
Z-Achse (C&P, TH) 42 V-
Z-Achse (CPP / CPP M) 0 V-
Aktiv
LP-Transport Nein
Hubtisch Nein
LP-Klemmung Nein
Breitenverstellung Nein
Leergurtschneideinrichtung Nein
BE-Wageneinzug Ja
Ja
Druckluft
min. 0,5 MPa
(5,0 bar)?
NOT-HALT-Taster
gedrückt?
- Schutzhaube geöffnet?
NOT-HALT-Schleife
zum BE-Wagen unter-
brochen?
2
Aktiv
Sicherheitsabschaltung Ein
Spannung
Y-Achse 300 V-
X-Achse 300 V-
Stern-Achse 160 V-
DP-Achse 42 V-
Z-Achse (C&P, TH) 42 V-
Z-Achse (CPP / CPP M) 160 V-
Aktiv
LP-Transport Ja
Hubtisch Ja
LP-Klemmung Ja
Breitenverstellung Ja
Leergurtschneideinrichtung Ja
BE-Wageneinzug Ja
2 Betriebssicherheit Betriebsanleitung SIPLACE TX-Serie
2.5 Sicherheitseinrichtungen Ab Softwareversion 713.0 Ausgabe 01/2020
90
2.5.3.2 NOT-HALT aktivieren
Die SIPLACE TX kann im Problemfall durch Drücken des NOT-HALT-Tasters gestoppt werden.
Ein NOT-HALT kann ausgelöst werden durch:
– Betätigen eines NOT-HALT-Tasters am Bestückautomaten
In diesen Fällen wird die Sicherheitsabschaltungen ausgelöst und die Leistungsschütze innerhalb
von 100 ms bzw. 500 ms abgeschaltet (STOPP-Kategorie 1, gesteuertes Stillsetzen mit Unterbre-
chung der Energiezufuhr bei Stillstand).
2.5.3.3 NOT-HALT zurücksetzen
Um einen NOT-HALT zurückzusetzen, müssen Sie die NOT-HALT-Taster entriegeln.
Ermitteln Sie die Ursache für das Auslösen des NOT-HALT-Tasters.
Beseitigen Sie das Problem.
Entriegeln Sie die den jeweiligen NOT-HALT-Taster.
2.5.3.4 Rückstellen der Verriegelung
Schließen Sie eine geöffnete Schutzhaube.
2.5.3.5 Auslösen der Verriegelung
Öffnen einer Schutzhaube.
Betriebsanleitung SIPLACE TX-Serie 2 Betriebssicherheit
Ab Softwareversion 713.0 Ausgabe 01/2020 2.5 Sicherheitseinrichtungen
91
2.5.4 Eingreifschutz an den Stellplätzen mit Dummy-Feeder
2

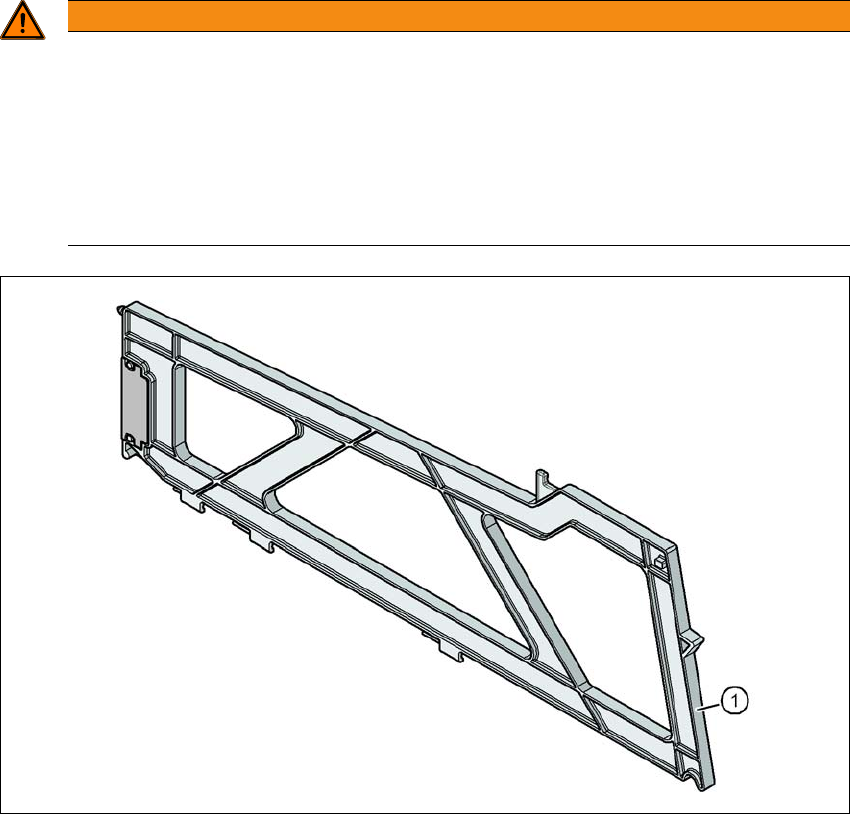

Abb. 2.5 - 7 Eingreifschutz an den Stellplätzen des BE-Wagens
2
(1) Dummy Feeder SIPLACE X, Artikel-Nr. 00141226-xx
WARNUNG
Betriebs
Betriebssicherheit durch Belegung jedes zweiten Stellplatzes!
Die Betriebssicherheit bei BE-Wagen der SIPLACE TX ist dann gewährleistet, wenn zu-
mindest jeder zweite freie Stellplatz mit einem Zuführmodul oder einem Eingreifschutz
(Dummy-Feeder) belegt ist.
Setzen Sie an den Stellplätzen 1 und 2 den Eingreifschutz ein.
Sichern Sie auch bei Rüstung einer Halterung für Flächenmagazine jeden zweiten
freien Stellplatz mit einem Eingreifschutz.
