2.6 Restspannungen und Entladezeiten im Bestückauto-
maten
Wird der NOT-HALT-Taster gedrückt oder der Bestückautomat abgeschaltet, werden die Zwi-
schenkreisspannungen 300 V- für die Portalachsen bzw. 160 V- für die Stern- und Z-Achsen in-
nerhalb kurzer Zeit auf ungefährliche Restspannungen reduziert.
2
2.6.1 Energiezustand des Bestückautomaten nach Ausschalten des Hauptschal-
ters
2
GEFAHR
Spannungsgefahr!
Der Bestückautomat wird mit 3 x 380 V~ bis 3 x 415 V ± 10 %, 50/60 Hz oder optional mit
3 x 200 V~ bis 3 x 220 V~ ± 10 %; 50/60 Hz Netzspannung versorgt. Aufgrund von Ener-
giespeichern (Kondensatoren) führen Teile der Anlage auch bei ausgeschaltetem Haupt-
schalter und gezogenem Netzstecker für eine gewisse Zeit (ca. 5 Minuten)
lebensgefährliche Spannungen.
Unsachgemäßer Umgang mit diesem Bestückautomaten kann zu Tod oder schwerer Kör-
perverletzung sowie erheblichem Sachschaden führen.
Beachten Sie deshalb die geltenden Unfallverhütungs- und DIN-Vorschriften (insbe-
sondere EN 60204, Teil 1 oder IEC 60204, Teil 1) bzw. die Vorschriften Ihres Landes.
Nur qualifiziertes bzw. geschultes Personal darf die Abdeckungen des Stromversor-
gungseinschubes öffnen.
GEFAHR
Lebensgefährliche Spannungen im Stromversorgungseinschub!
Im Stromversorgungseinschub befinden sich Komponenten (Kondensatoren), welche
auch im ausgeschalteten Zustand des Bestückautomaten und gezogenem Netzstecker
noch für ca. 5 Minuten lebensgefährliche Spannungen führen können.
Warten Sie mindestens 5 Minuten bevor Sie Arbeiten am Stromversorgungseinschu-
bes durchführen.
Nur Servicetechniker der ASM Assembly Systems GmbH&Co.KG bzw. bei ASM ge-
schulte Servicetechniker des Betreibers dürfen Arbeiten an der Stromversorgung
und der Sicherheitsabschaltung (CSB) durchführen.
Betriebsanleitung SIPLACE TX-Serie 2 Betriebssicherheit
Ab Softwareversion 713.0 Ausgabe 01/2020 2.6 Restspannungen und Entladezeiten im Bestückautomaten
93
2
2.6.2 Energiezustand am Netzstecker
2
2
2.6.3 Hauptschalter ausgeschaltet - Bestückautomat am Netz angeklemmt
2
VORSICHT
Datenverlust!
Um Datenverlust zu vermeiden, schalten Sie den Bestückautomaten - außer in Notfällen
- erst nach folgenden Kriterien aus:
– Der Bestückautomat hat die Datenübertragung von Maschinen-, Rüstungs- und Nut-
zendaten beendet.
– Der Bestückautomat hat die LP-Bearbeitung beendet.
– Der Bestückautomat hat die Hochlaufphase beendet.
GEFAHR
Gefahr durch Restspannungen am Netzstecker
Bei einem Bestückautomaten, der mit Netzzuleitung und Netzstecker ausgerüstet ist,
kann nach dem Ziehen des Netzsteckers eine Restladung von bis zu 60 µC anstehen
(entsprechend EN 60204-1). Beim Zusammenführen der Versorgungsanschlüsse mehre-
rer Bestückautomaten kann hierdurch eine Gefährdung entstehen.
GEFAHR
Lebensgefahr durch Spannungen!
Unsachgemäßer Umgang mit dem Bestückautomaten kann zu Tod oder schwerer Körper-
verletzung sowie erheblichem Sachschaden führen.
Trotz ausgeschaltetem Hauptschalter führen folgende Komponenten noch lebensgefähr-
liche Spannungen an der Stromversorgung:
– Netz-Anschlussklemmen
– L1, L2 und L3 des Hauptschalters S1
– Servicesteckdose X98 (falls vorhanden)
– Sicherheitsabschaltung (CSB) nach Ausschalten des Hauptschalters noch 5 Minuten
unter Spannung.
– Die Farbe aller Einzeladern, die auch bei ausgeschaltetem Hauptschalter Strom füh-
ren, ist orange.
2 Betriebssicherheit Betriebsanleitung SIPLACE TX-Serie
2.6 Restspannungen und Entladezeiten im Bestückautomaten Ab Softwareversion 713.0 Ausgabe 01/2020
94
2

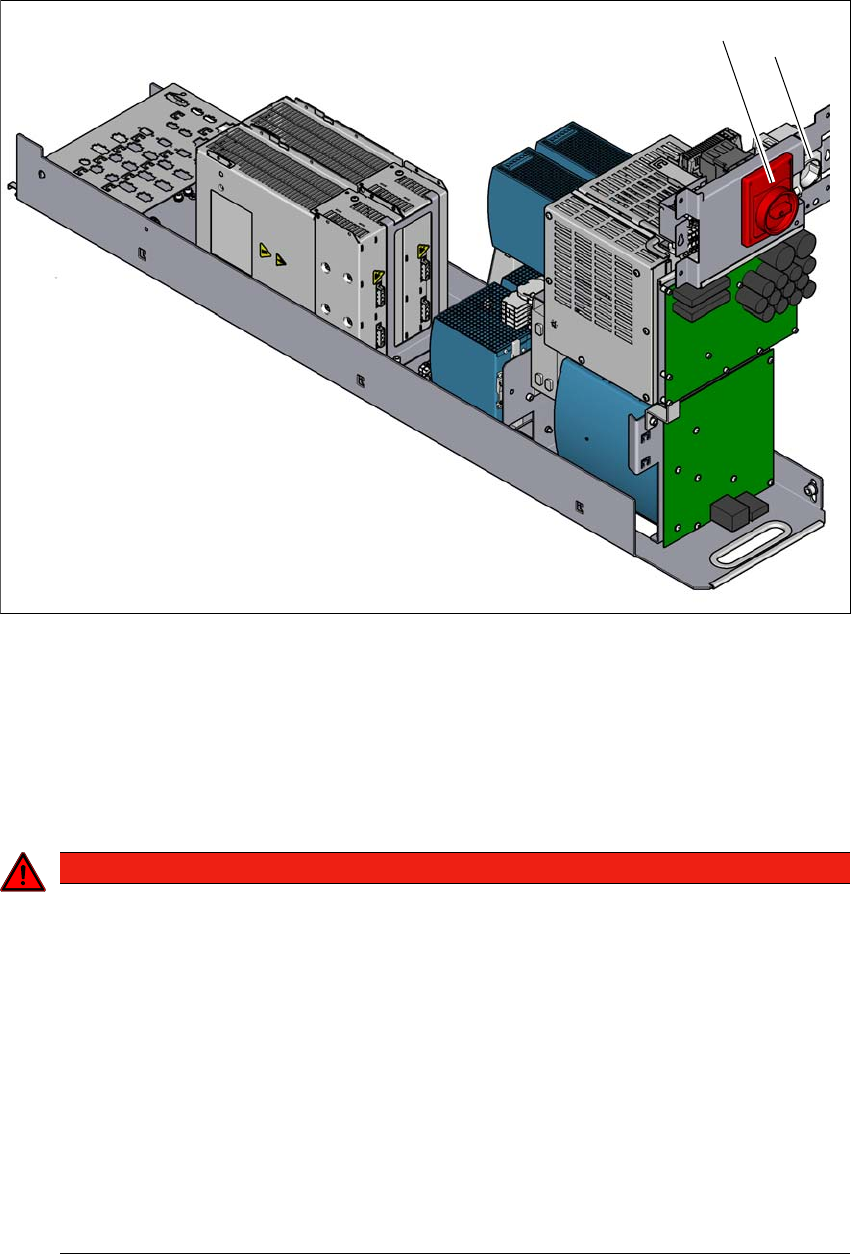

Abb. 2.6 - 1 Stromversorgungseinschub, Vorderseite
(1) Hauptschalter (S1)
(2) Servicesteckdose (falls vorhanden)
2.6.4 Hauptschalter ausgeschaltet - Bestückautomat vom Netz abgeklemmt
2
(1)
(2)
GEFAHR
Lebensgefährliche Spannungen im Stromversorgungseinschub!
Am Stromversorgungseinschub befinden sich Komponenten (Kondensatoren), welche
auch im ausgeschalteten Zustand des Bestückautomaten und gezogenem Netzstecker
noch für ca. 5 Minuten lebensgefährliche Spannungen führen können.
Bei Arbeiten an der Stromversorgung müssen Sie den Hauptschalter ausschalten,
gegen Wiedereinschalten sichern, den Bestückautomaten vom Stromversorgungs-
Netz trennen und 5 Minuten abwarten, bis sich die Kondensatoren entladen haben.
Prüfen Sie auf Spannungsfreiheit.Sehen Sie dazu die Vorgehensweise in der Servi-
ceanleitung.
Nur Servicetechniker der ASM Assembly Systems GmbH&Co.KG bzw. bei ASM ge-
schulte Servicetechniker des Betreibers dürfen Arbeiten an der Stromversorgung
und der Sicherheitsabschaltung (CSB) durchführen.
