點選此處 ， 開始多聯板製作 若未勾選 All the same board ，則需對每 塊聯板取得元件座標以及定義旋轉角度 若已勾選 All the same board ， 則只需對每一 列頭尾聯板取得元件座標以及定義旋轉角度 點選後，可看到如下圖所示的狀態 10

100%1 / 83
2.3 多聯板製作流程

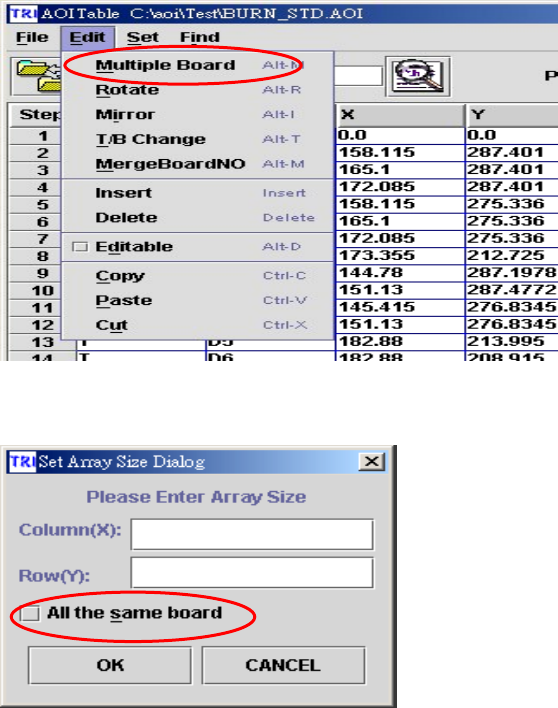

點選 Multiple Board，開始多聯板製作流程（如下圖所示）；若為單板，則直接跳至 Fiducial
Mark 建立 來製作程式
輸入多聯板行數（Column(x)）以及列數（Row(y)）（如下圖所示）；若為同一方向之多聯板，
請勾選 All the same board
輸入行列數後，點選 OK，可看到如下圖所示的狀態（此圖假設為 2 列 3 行）。
9
點選此處，開始多聯板製作
若未勾選 All the same board，則需對每
塊聯板取得元件座標以及定義旋轉角度
若已勾選 All the same board，則只需對每一
列頭尾聯板取得元件座標以及定義旋轉角度
點選後，可看到如下圖所示的狀態
10
11
X.Y Table 移動控制：此一區域主要在控制 X.Y Table 的移動（speed 為移動的速度，step size
為每次點選上、下、左、右所移動的距離）。
影像顯示：此處主要顯示 Camera 在指定地方所即時取的影像。
燈光控制：主要控制 Top、前、後、左、右五個區域的燈光。
位置定位器：此區在於尋找與取得元件位置以及視窗凍結之作用。
首先，先尋找兩顆元件以及取得它們的 X,Y 座標位置，通常會尋找最外側的兩顆元件（左
下和右上或右下和左上），原因是因為利用位於機板最角落的兩個元件的位置，計算機板的旋
轉角度以及與 X-Y 軸座標系統作互相的轉換可以得到最佳的計算結果。
按下 Find（X1,Y1），會出現以下對話框（如下圖所示）
4
影像顯示
3 X.Y Table
位置定位
2
燈光控制
