11 X.Y T able 移動控制：此一區域主要在控制 X.Y T able 的移動（ speed 為移動的速度， step size 為每次點選上、下、左、右所移動的距離）。影像顯示：此處主要顯示 Camera 在指定地方所即時取的影像。燈光控制：主要控制 To p 、前、後、左、右五個區域的燈光。位置定位器：此區在於尋找與取得元件位置以及視窗凍結之作用。首先，先尋找兩顆元件以及取得它們的 X,Y 座標位置，…

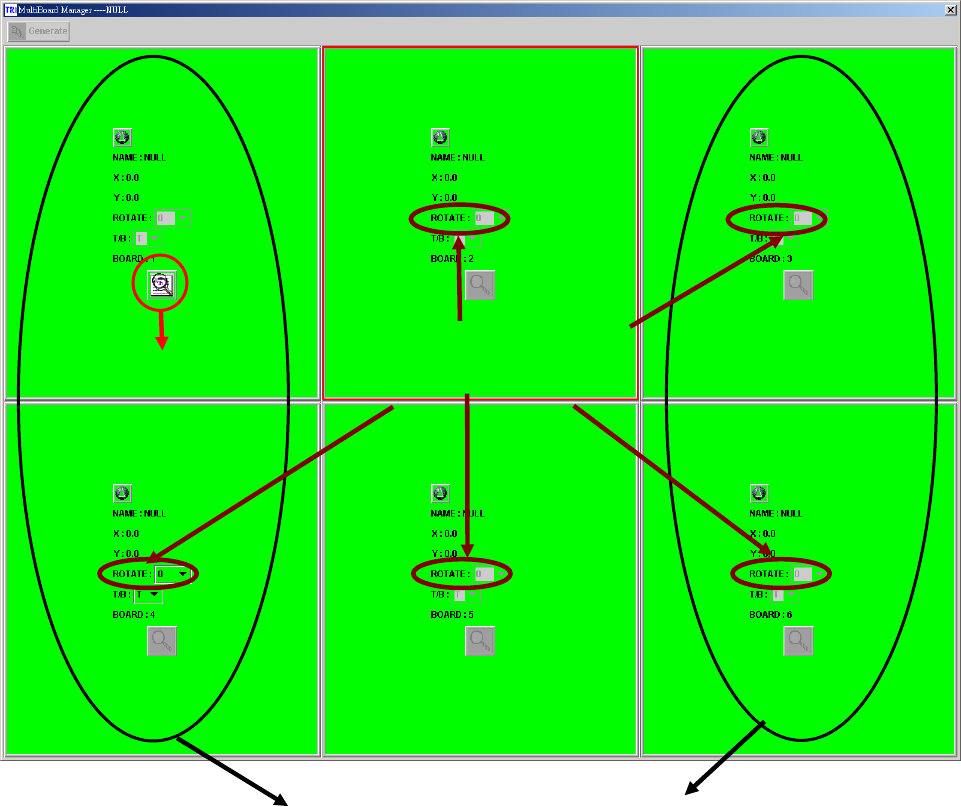

點選此處，開始多聯板製作

若未勾選 All the same board，則需對每

塊聯板取得元件座標以及定義旋轉角度

若已勾選 All the same board，則只需對每一

列頭尾聯板取得元件座標以及定義旋轉角度

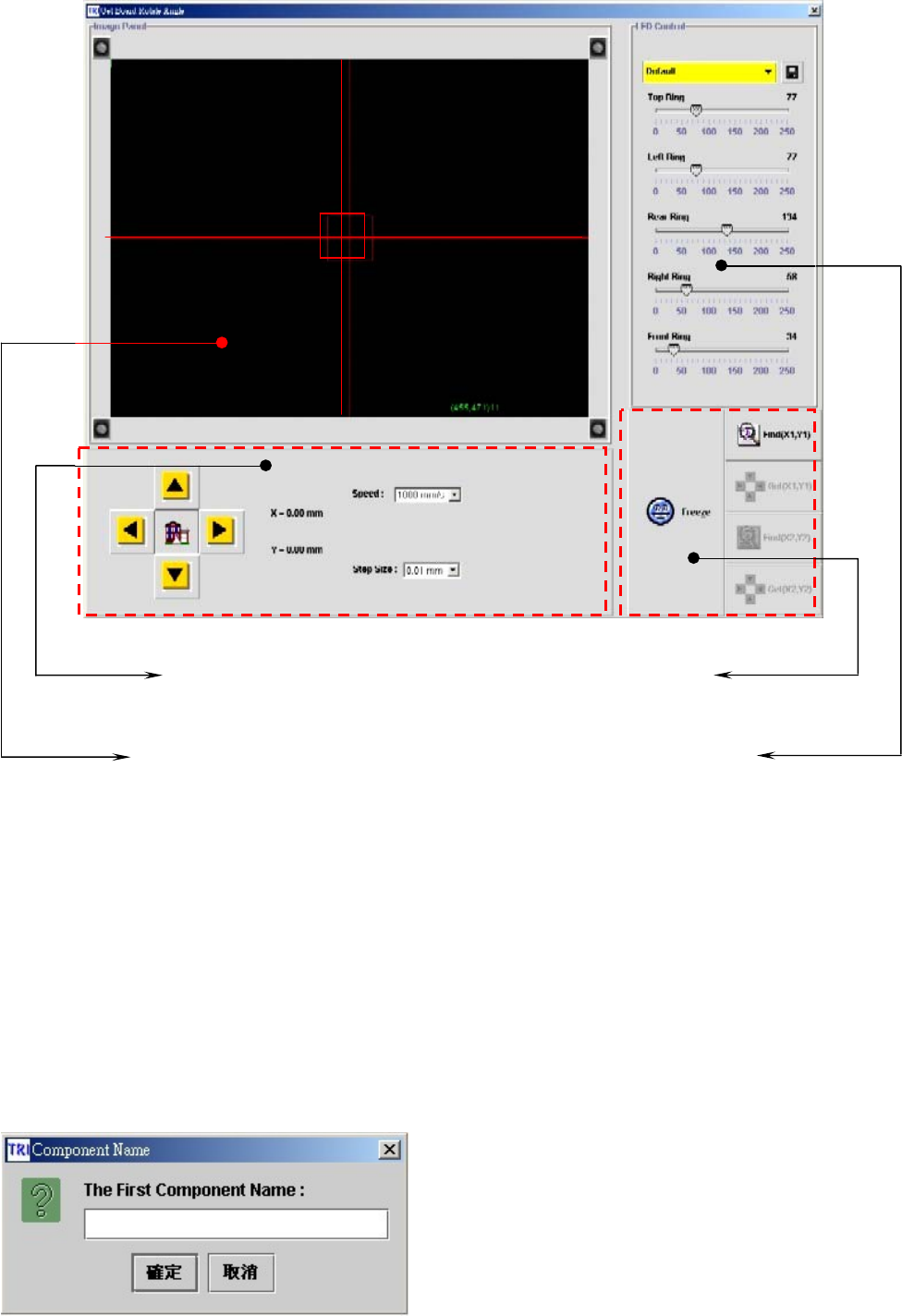

點選後，可看到如下圖所示的狀態

X.Y Table 移動控制：此一區域主要在控制 X.Y Table 的移動（speed 為移動的速度，step size

為每次點選上、下、左、右所移動的距離）。

影像顯示：此處主要顯示 Camera 在指定地方所即時取的影像。

燈光控制：主要控制 Top、前、後、左、右五個區域的燈光。

位置定位器：此區在於尋找與取得元件位置以及視窗凍結之作用。

首先，先尋找兩顆元件以及取得它們的 X,Y 座標位置，通常會尋找最外側的兩顆元件（左

下和右上或右下和左上），原因是因為利用位於機板最角落的兩個元件的位置，計算機板的旋

轉角度以及與 X-Y 軸座標系統作互相的轉換可以得到最佳的計算結果。

按下 Find（X1,Y1），會出現以下對話框（如下圖所示）

影像顯示

3 X.Y Table

位置定位

燈光控制

將所尋找的最外側元件（一般選擇 chip 類元件）名稱輸入後按確定，則 X,Y Table 會移動到這

顆元件附近（如下圖所示）；

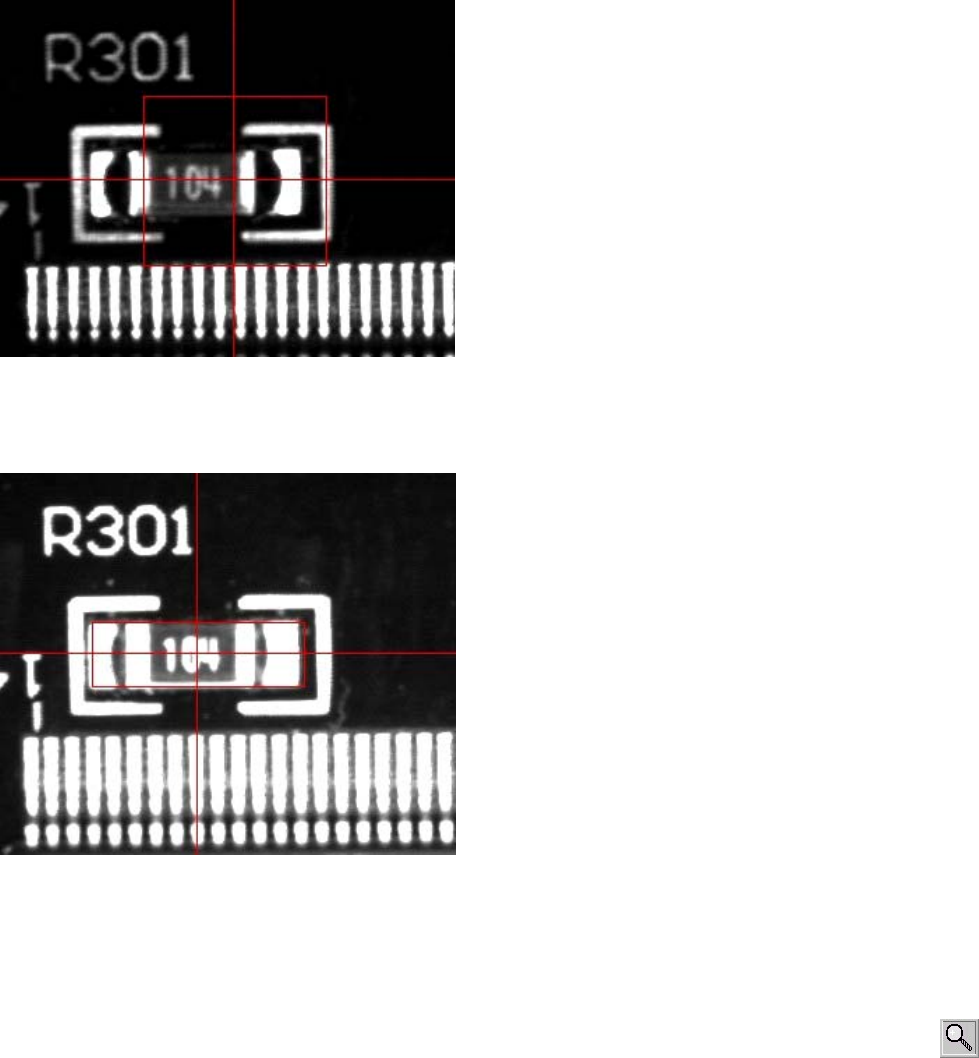

接下來以滑鼠指標點到元件中心點，點選 Freeze 按鈕可凍結視窗，調整方框的大小（以框住

整個 Pad 為原則，但視窗凍結時，無法取得即時影像，需再點選 Live 來切換回即時影像模式），

再以上、下、左、右來微調（Step size 選到 0.01mm）到正確位置，如下圖所示

完成後，點選 Get（X1,Y1）即可取得第一個元件的 X,Y 座標位置；接下來點選 Find（X2,Y2），

輸入第二個元件名稱（建議和第一個元件同一 type）後，做法和之前一樣，在移到正確位置並

調整適當大小後，點選 Get（X2,Y2）來取得第二個元件 X,Y 座標的位置，完成後，直接關閉

視窗跳出即可。

以多聯板 2 列 3 行為例，並勾選 All the same board，此時直接跳到第一列第三行點選

進入，第一列第二行可不必製作，進入後，可看到如下圖所示。
