將所尋找的最外側元件（一般選擇 chip 類元件）名稱輸入後按確定 ，則 X,Y T able 會移動到這 顆元件附近（如下圖所示） ； 接下來以滑鼠指標點到元件中心點， 點選 Fr eeze 按鈕可凍結視窗，調整方框的大小 （以框住 整個 Pad 為原則 ， 但視窗凍結時 ， 無法取得即時影像 ， 需再點選 Live 來切換回即時影像模式 ） ， 再以上、下、左、右來微調（ S tep size 選到 0.01mm ）到正確位置，如下…
11
X.Y Table 移動控制：此一區域主要在控制 X.Y Table 的移動（speed 為移動的速度，step size
為每次點選上、下、左、右所移動的距離）。
影像顯示：此處主要顯示 Camera 在指定地方所即時取的影像。
燈光控制：主要控制 Top、前、後、左、右五個區域的燈光。
位置定位器：此區在於尋找與取得元件位置以及視窗凍結之作用。
首先，先尋找兩顆元件以及取得它們的 X,Y 座標位置，通常會尋找最外側的兩顆元件（左
下和右上或右下和左上），原因是因為利用位於機板最角落的兩個元件的位置，計算機板的旋
轉角度以及與 X-Y 軸座標系統作互相的轉換可以得到最佳的計算結果。
按下 Find（X1,Y1），會出現以下對話框（如下圖所示）
4
影像顯示
3 X.Y Table
1
位置定位
2
燈光控制
將所尋找的最外側元件（一般選擇 chip 類元件）名稱輸入後按確定，則 X,Y Table 會移動到這
顆元件附近（如下圖所示）；
接下來以滑鼠指標點到元件中心點，點選 Freeze 按鈕可凍結視窗，調整方框的大小（以框住
整個 Pad 為原則，但視窗凍結時，無法取得即時影像，需再點選 Live 來切換回即時影像模式），
再以上、下、左、右來微調（Step size 選到 0.01mm）到正確位置，如下圖所示
完 成 後，點選 Get（X1,Y1）即可取得第一個元件的 X,Y 座標位置；接下來點選 Find（X2,Y2），
輸入第二個元件名稱（建議和第一個元件同一 type）後，做法和之前一樣，在移到正確位置並
調整適當大小後，點選 Get（X2,Y2）來取得第二個元件 X,Y 座標的位置，完成後，直接關閉
視窗跳出即可。
以多聯板 2 列 3 行為例，並勾選 All the same board，此時直接跳到第一列第三行點選
進入，第一列第二行可不必製作，進入後，可看到如下圖所示。
12

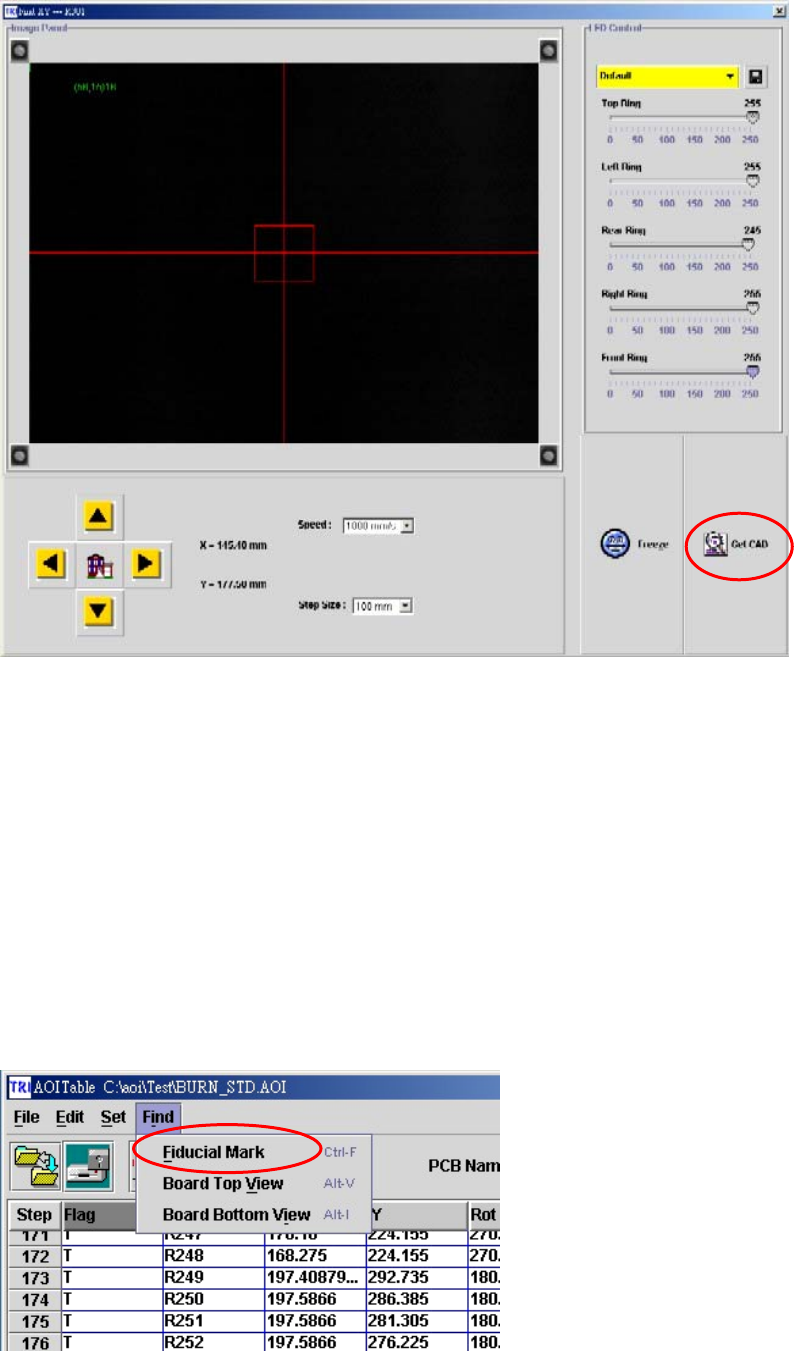

將中心點移至此塊多聯板的第一個元件（與第 1 列第 1 行相同名稱，相對位置），並調整
好方框大小，直接點選 Get CAD 即可，不須再找尋第二個元件，此處最主要在於取得各多聯
板之間的間距。
之後每一個多聯板也是以此方法移動到第一個元件的位置，再點選 Get CAD 即可，全部
完成後，再點選左上角的 Generate 來完成並儲存多聯板的製作。
13
2.4 Fiducial Mark 建立
點選 FindÆFiducial Mark（如下圖所示），開始 Fiducial Mark 的建立。
進入後，可看到如下圖所示
