點選 Get Image ，開始取得待測機板之影像（如下圖所示）取像完成後，點選 Set FOV ，開始配置每一張圖（如下圖所示），此時依據板子的大小，所需的時間也不同（亦即板子愈大時間愈久），請耐心等候。 16

完成後，點選 SET FM 來取得，再以相同方法取得第二點 Fiducial Mark 的座標，一般而

言，第二點 Fiducial Mark 最好是取在右上角較符合 TR7100 的動作原理（因 TR7100 是由右上

角開始檢測，故第二點也設在右上角，可節省 X,Y Table 移動的時間）。

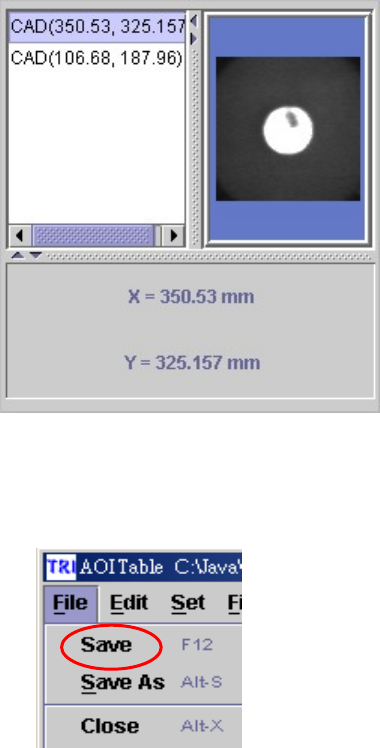

而用滑鼠指標點到之前所建立的 Fiducial Mark 的座標（如下圖所示），再點選 Delete FM

即可刪除此一 Mark 點。

完成 Fiducial Mark 的設定後，再點選 Save Setting，儲存所有的設定值後，再關閉視窗跳出；

跳出後，回到 AOI Table 視窗，再點選 Save（如下圖所示）來儲存並完成整個 Fiducial Mark

的設定

3 Library

建立及應用

3.1 影像攝取及 FOV 配置

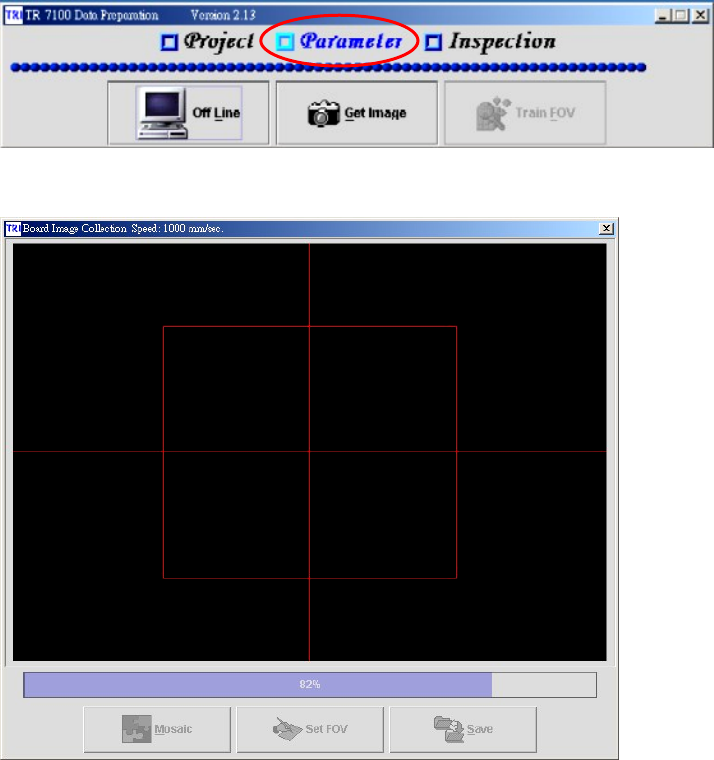

在完成 Fiducial Mark 的設定後，關閉 AOI Table 視窗，並點選 Parameter（如下圖所示）

點選 Get Image，開始取得待測機板之影像（如下圖所示）

取像完成後，點選 Set FOV，開始配置每一張圖（如下圖所示），此時依據板子的大小，所需

的時間也不同（亦即板子愈大時間愈久），請耐心等候。
