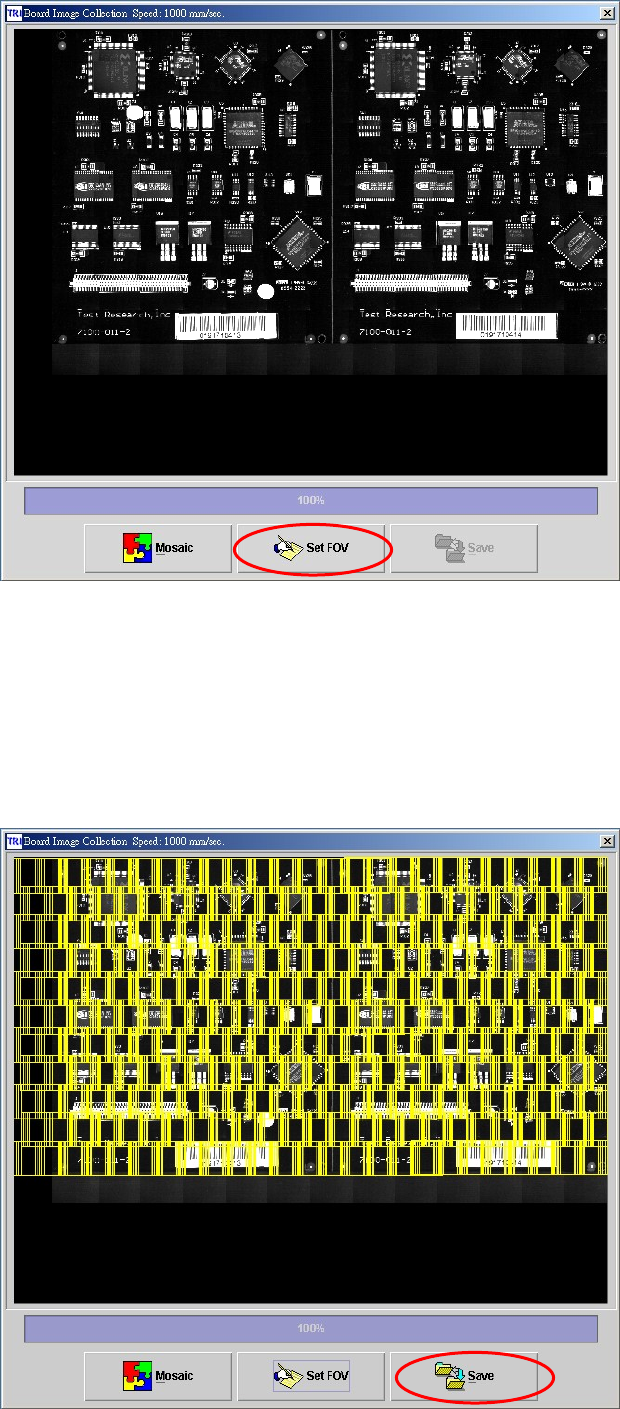

FOV 配置完成後，請點選 Save，此時，建立資料庫所需的影像以及配置已經完成，接下來即
可進入編輯資料庫。
3.2 資料庫建立

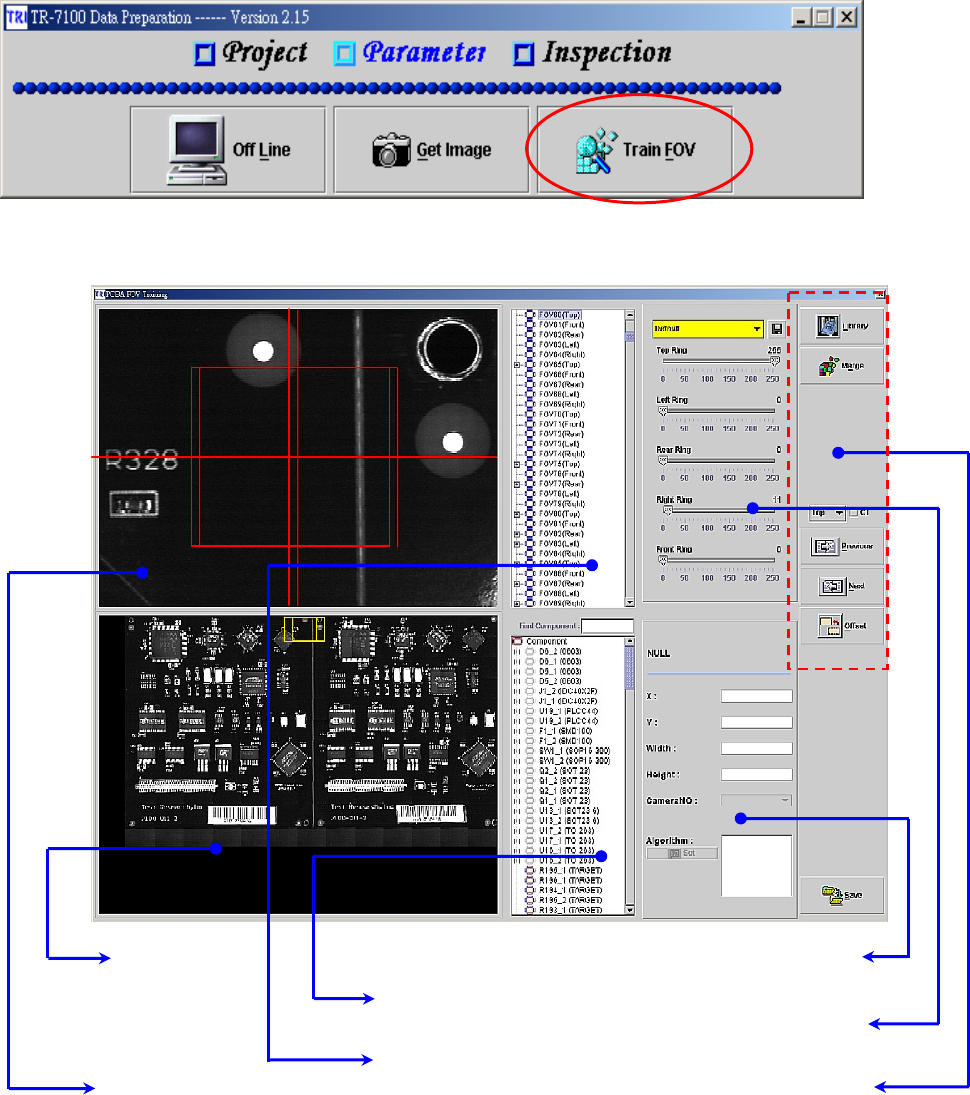

點選 Train FOV，進入資料庫編輯
進入後，可看到下圖所示狀態
18
機板大圖
實際影像顯示圖
元件偏移修正
燈光控制
元件與檢測視窗結合
所有元件清單
所有配置的 FOV 清單
一般在程式製作流程中，進入此一狀態後，會先點選 Merge，它所代表的意義是把資料
庫裡的檢測框資料套用到目前撰寫的程式中，所抓取的路徑為程式所在位置的上一層目錄中
（若你撰寫此程式的檔案放在 C:/AOI/TEST 目錄裡，則它所抓取的路徑為 C:/AOI 目錄中），而
所抓取的檔案名稱為 componentlibrary.txt（若從未製作過程式或該目錄裡沒有此一檔案，則
在點選 Merge 時，系統會告知你沒有此檔案而自動生成），套用完資料庫後，再點選 Library

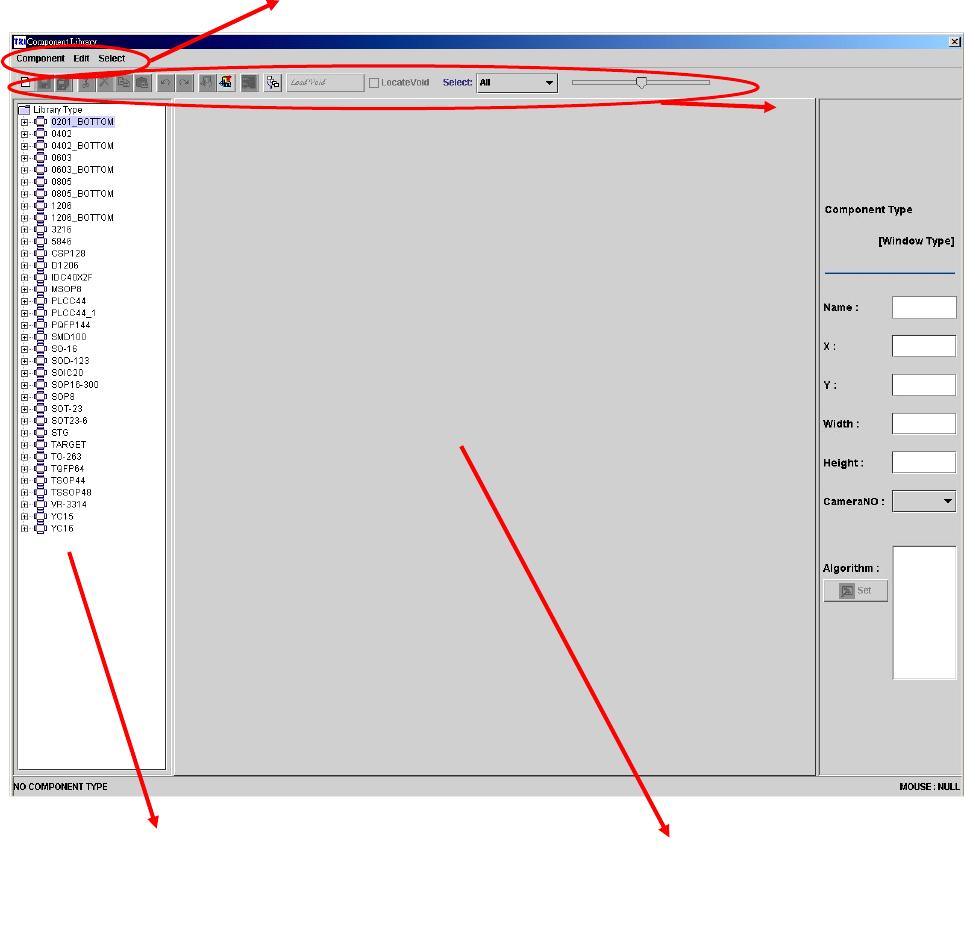

進入資料庫編輯；進入後，可看到下圖所示狀態。
19
主選單
工具列
實際元件即時影像及
繪圖模式視窗
所有元件種類（Type）列表
若元件種類（Type）列表顯示圖示如下，則表示此一元件種類未套用到 componentlibrary.txt
