點選後， 所增加的 Missing 檢測框會和原本的基準框大小一致 ，可事先把基準框調到和元件大 小相同或是增加後再把檢測框調整至適當的大小（如下圖所示） ，完成後，再 點選 完成存 檔的動作 （在此建議初學者最好在完成一個元件種類後 ， 立即點選 完成存檔的動作 ， 以確 保資料的儲存） ；此時 系統會將你所建立的檢測框資料儲存到 componentlibrary .txt 裡 ，而 componentlibrary .txt 會隨著…

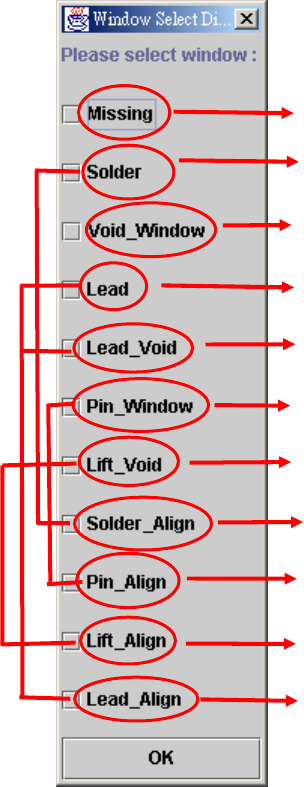

缺件屬性框，主要在於檢測元件本體影像（chip 類）或 IC 類文字面
短路屬性框，主要在於檢測元件（IC 類）各隻腳間是否短路
錫點屬性框，主要在於檢測各類元件的空焊
IC 腳屬性框，主要在於檢測 IC 類元件各隻腳的影像
IC 腳錫點屬性框，主要在於檢測 IC 類元件各隻腳的錫點
灰階檢測屬性框，主要應用於灰階差異大的檢測，此一部份主程式會再詳細說明
錫點屬性框，主要在於檢測 IC 類的翹腳
X,Y 灰階定位屬性框，主要針對短路屬性框做定位的效果
X,Y 灰階定位屬性框，主要針對灰階檢測屬性框做定位的效果
X,Y 灰階定位屬性框，主要針對 IC 類翹腳的錫點屬性框做定位的效果
X,Y 灰階定位屬性框，主要針對 IC 腳屬性框做定位的效果
以 chip 類元件為例，一般在此只需增加 Missing 檢測框，錫點檢測框至主程式再增加，對

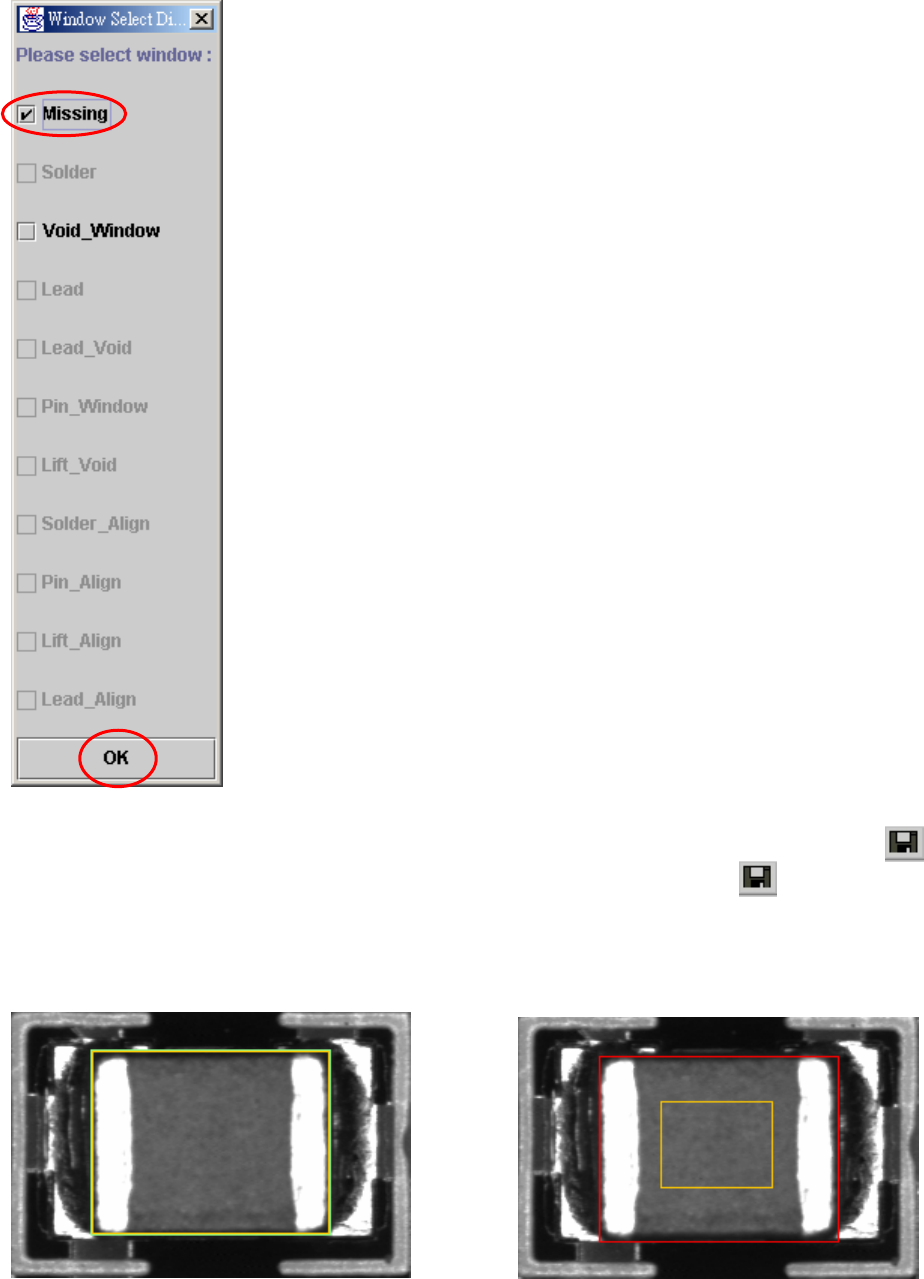

Missing 打勾後，再按 OK 即可（如下圖所示）。
22
點選後，所增加的 Missing 檢測框會和原本的基準框大小一致，可事先把基準框調到和元件大
小相同或是增加後再把檢測框調整至適當的大小（如下圖所示），完成後，再點選 完成存
檔的動作（在此建議初學者最好在完成一個元件種類後，立即點選 完成存檔的動作，以確
保資料的儲存）；此時系統會將你所建立的檢測框資料儲存到 componentlibrary.txt 裡，而
componentlibrary.txt 會隨著你所建立的資料庫愈多而檔案愈大。
或
以 IC 類元件為例，因它和 chip 類元件不同，多了 IC 腳，只靠一個元件的基準框是不夠的，

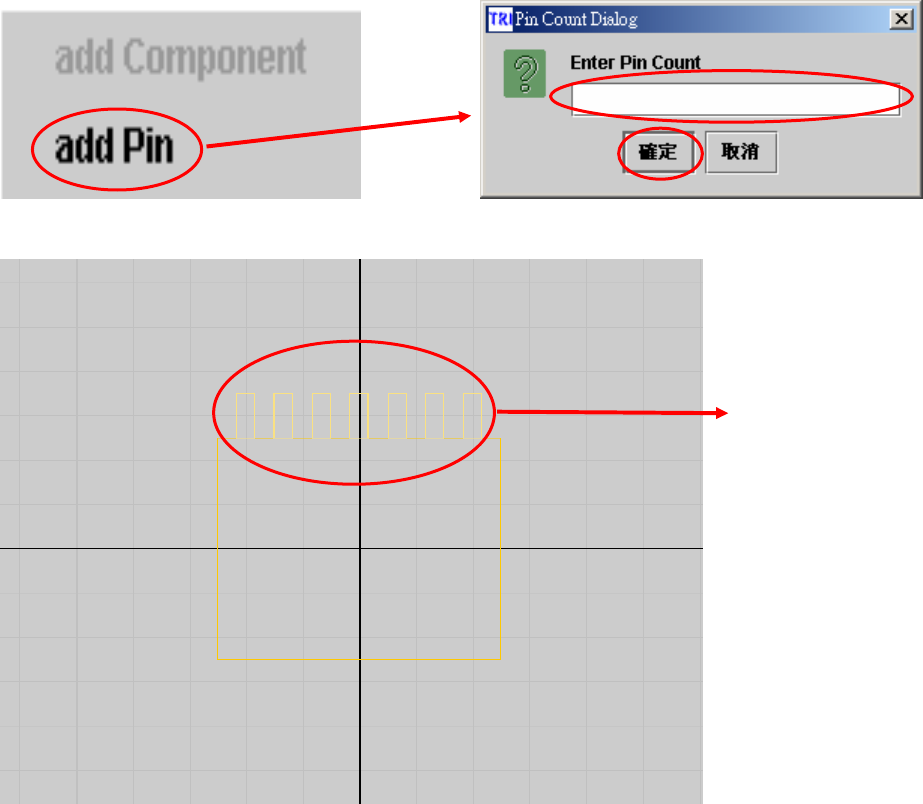

必須另外再宣告它 IC 腳的基準框，故必須在繪圖模式下，點擊滑鼠右鍵後，出現對話框（如
下圖所示），根據所需增加的 Pin Count（即 IC 腳的數量），輸入後，點選確定。
23
註：若在元件的基準框上方點擊滑鼠右鍵，則 IC 腳基準框就會加在元件基準框的上方。
24
Pin Count = 7
一般情況下，系統所預設的元件基準框以及並不會和所要編輯的元件大小相同，故在增加完基
準框後，必須先把基準框調整到和元件相同大小，再增加檢測框。
如下圖所示，利用滑鼠左鍵按住拖曳，將所有 Pin 基準框圈選到，將滑鼠指標放在 IC 腳基準
框任一處上，此時滑鼠指標會改變成可拖曳的十字框，按住 ALT 及滑鼠左鍵，拖曳著往內移
動，則所有 IC 腳基準框會等距離往內移，若沒按住 ALT，則所有 IC 腳基準框會一起向左或
向右移動。
