Solder_Align 、 Lead_Align 、 Lift_Align 接下來開始調整每個檢測框的大小，首先選取工具列上所要調整的檢測框（如下圖所示） １．調整 Missing 檢測框（ Select W i ndow ） ： 利用滑鼠指標將它調到適當的大小以及放到需要 檢測的位置（如下圖所示） 。 27
基準框增加完畢後，IC 需檢測缺件、極反（加 Missing 屬性框），短路（加 Solder 屬性框），
IC 腳及腳的空焊（加 Lead、Lead_Void 屬性框），IC 翹腳（加 Lift_Void 屬性框），故需勾選
增加的檢測框如下圖所示（註：在勾選 Solder 時，Solder_Align 會一起被勾選；勾選 Lead 時，
Lead_Void 及 Lead_Align 會一起被勾選；勾選 Lift_Void 時，Lift_Align 會一起被勾選）：
將所需增加的檢測框勾選並點選 OK 後，可看到下圖所示狀態（註：Missing 檢測框會加在元
件基準框上，而 Solder、Lead、Lead_Void、Lift_Void 等檢測框會加在 IC 腳基準框上）
26
Solder_Align、Lead_Align、
Lift_Align
接下來開始調整每個檢測框的大小，首先選取工具列上所要調整的檢測框（如下圖所示）

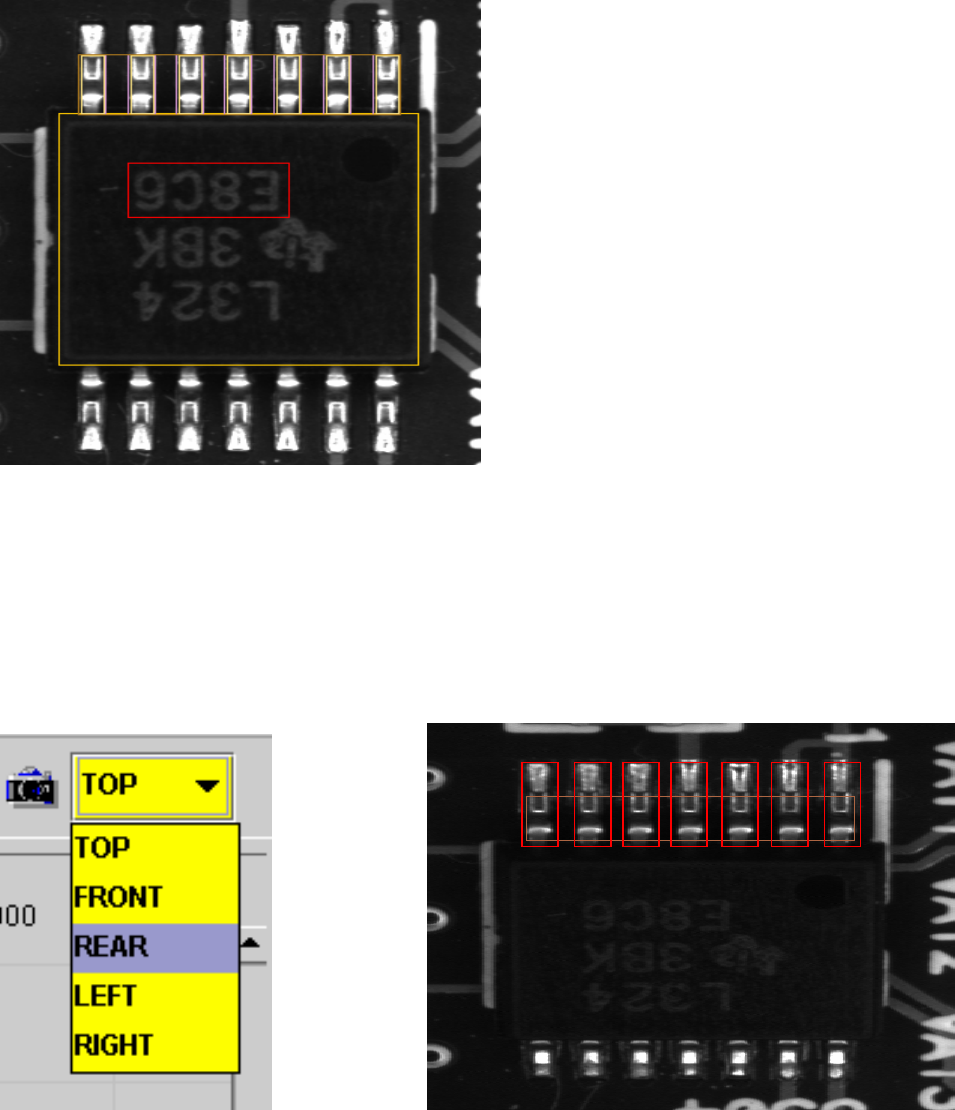

１．調整 Missing 檢測框（Select Window）：利用滑鼠指標將它調到適當的大小以及放到需要
檢測的位置（如下圖所示）。
27
２．調整 Solder 檢測框（Select Solder）：先將所要調整的檢測框選取到，再把鏡頭切換到 Rear，
調整到適當的大小（如下圖所示），因為短路在前（Front）、後（Rear）、左（Left）、右（Right）
的鏡頭（Camera）來檢測效果較好且沒有死角，故在增加短路檢測框時，它所預設的鏡頭
是相對的（上側短路檢測框─＞預設在 Rear Camera，下側短路檢測框─＞預設在 Front
Camera，左側短路檢測框─＞預設在 Left Camera，右側短路檢測框─＞預設在 Right
Camera）。
３．調整 Lead 檢測框（Select Lead）：因 IC 腳基準框大小己調整和 IC Lead 一樣大小，故 Lead
檢測框不需調整。
４．調整 Lead_Void 檢測框（Select Lead_Void）：將所要調整的檢測框選取到，把鏡頭切換回
Top，再把它調整到適當大小並移動到錫點的位置（如下圖所示）
28
