完成後，關閉此視窗，跳回到上一視窗，再點選 Save 來儲存所有的設定；儲存完後，系統會
告知所儲存檢測框的資訊（如下圖所示），點選確定，關閉視窗後即可跳出。
以上介紹了一般最常遇見的 chip 類以及 IC 類元件的撰寫流程，大致上都以這兩類做為撰寫
library 檢測框的基礎，而其他細部功能，以下將會詳細說明。
33
3.3 Library 細部功能介紹

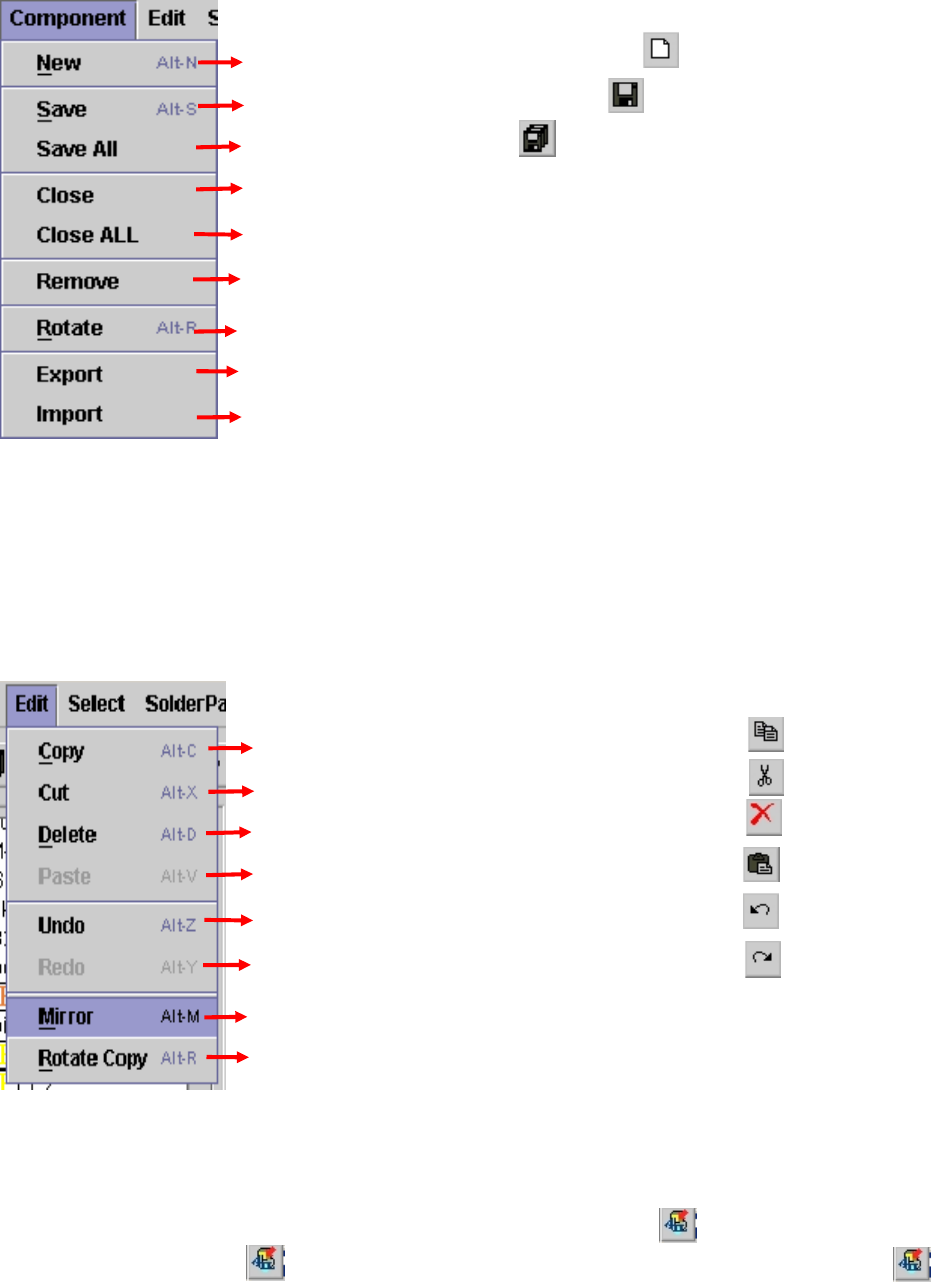

新增元件種類（Type）（下方有快捷列 ）
儲存（單一 Type）（下方有快捷列 ）
全部儲存（下方有快捷列 ）
關閉（單一 Type）
全部關閉
刪除單一 Type
可對選取的檢測框旋轉 90、180、270 度（須在繪圖模式下操作）
可對選取的檢測框匯出到 ComponentDB.txt 檔案裡
可將 ComponentDB.txt 檔案裡的檢測框匯入
註：匯出匯入的使用，主要在於當我們在套用 Componentlibrary.txt 時，它是依據 Type 的名
稱來套用，但有時同一個種類在各個 CAD File 裡的資料名稱卻不同，因此會造成
Componentlibrary.txt 無法套用，故在此提供檢測框的匯出與匯入，當 Type 名稱不同而無
法套用時，就可以匯入檢測框（先將檢測框匯出，之後匯入才有資料）
可對選取的檢測框做複製的功用（下方有快捷列 ）
可對選取的檢測框做剪下的功用（下方有快捷列 ）
可對選取的檢測框做刪除的功用（下方有快捷列 ）
可對選取的檢測框做貼上的功用（下方有快捷列 ）
可對選取的檢測框做復原的功用（下方有快捷列 ）
可對選取的檢測框做重做的功用（下方有快捷列 ）
可對選取的檢測框以 X 軸或 Y 軸為基準做複製
可對選取的檢測框以 90、180、270 度做複製
註：當遇到四個方向皆有腳的 IC，若四個方向 IC 腳的數量皆相同，可先完成一個方向，再以
Mirror 及 Rotate Copy 的方式複製其他方向的檢測框；若是 IC 腳數上下和左右不同，須
先建立好兩個方向（如：上、左）的 IC 腳基準框再點選 來增加檢測框，若只建立好
一個方向便點選 增加檢測框，當再建立好另一方向的基準框後，又會點選 來增加
檢測框，如此一來便會重複增加檢測框（當勾選增加 Solder、Lead 等檢測框時，它會同時
34
加在所有的 IC 腳基準框上）。
選擇本體
選擇 Pin 基準框
選擇檢測框
選擇所有檢測框（單一 Type）
選擇所有 Type 的所有檢測框
勾選後，在 的
狀態下，滑鼠指標點選到其中
一個檢測框，其同種類的檢測
框也會一起 Highlight
Camera
勾選後，Void_
Window 轉到主
程式後會跟著
Missing 框移動
勾選後，畫面會
只顯示所選取
的檢測框
點選此鈕可切
換兩種狀態
