元件 X 座標 元件 Y 座標 檢測框寬度 檢測框長度 檢測框位於此 Camera 裡 Tr u e : Te s t ， False:Untes t 檢測框屬性，可點選 Set 更改（如下圖所示） 點選後， X,Y Ta b l e 會移動 到此元件中心 位置 36
加在所有的 IC 腳基準框上）。

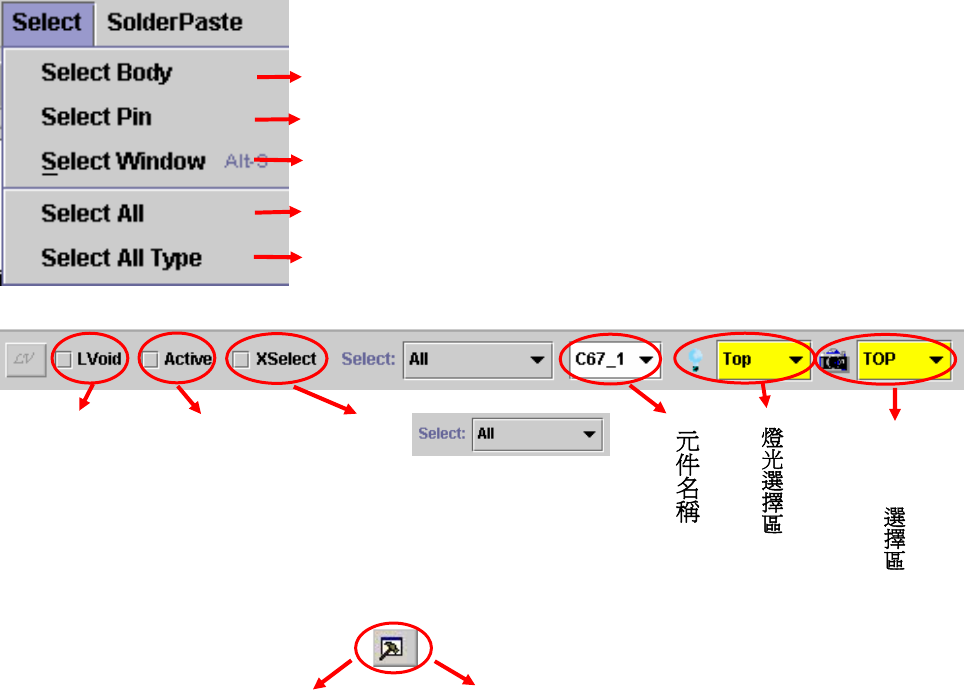

選擇本體
選擇 Pin 基準框
選擇檢測框
選擇所有檢測框（單一 Type）
選擇所有 Type 的所有檢測框
勾選後，在 的
狀態下，滑鼠指標點選到其中
一個檢測框，其同種類的檢測
框也會一起 Highlight
Camera
勾選後，Void_
Window 轉到主
程式後會跟著
Missing 框移動
勾選後，畫面會
只顯示所選取
的檢測框
點選此鈕可切
換兩種狀態
35

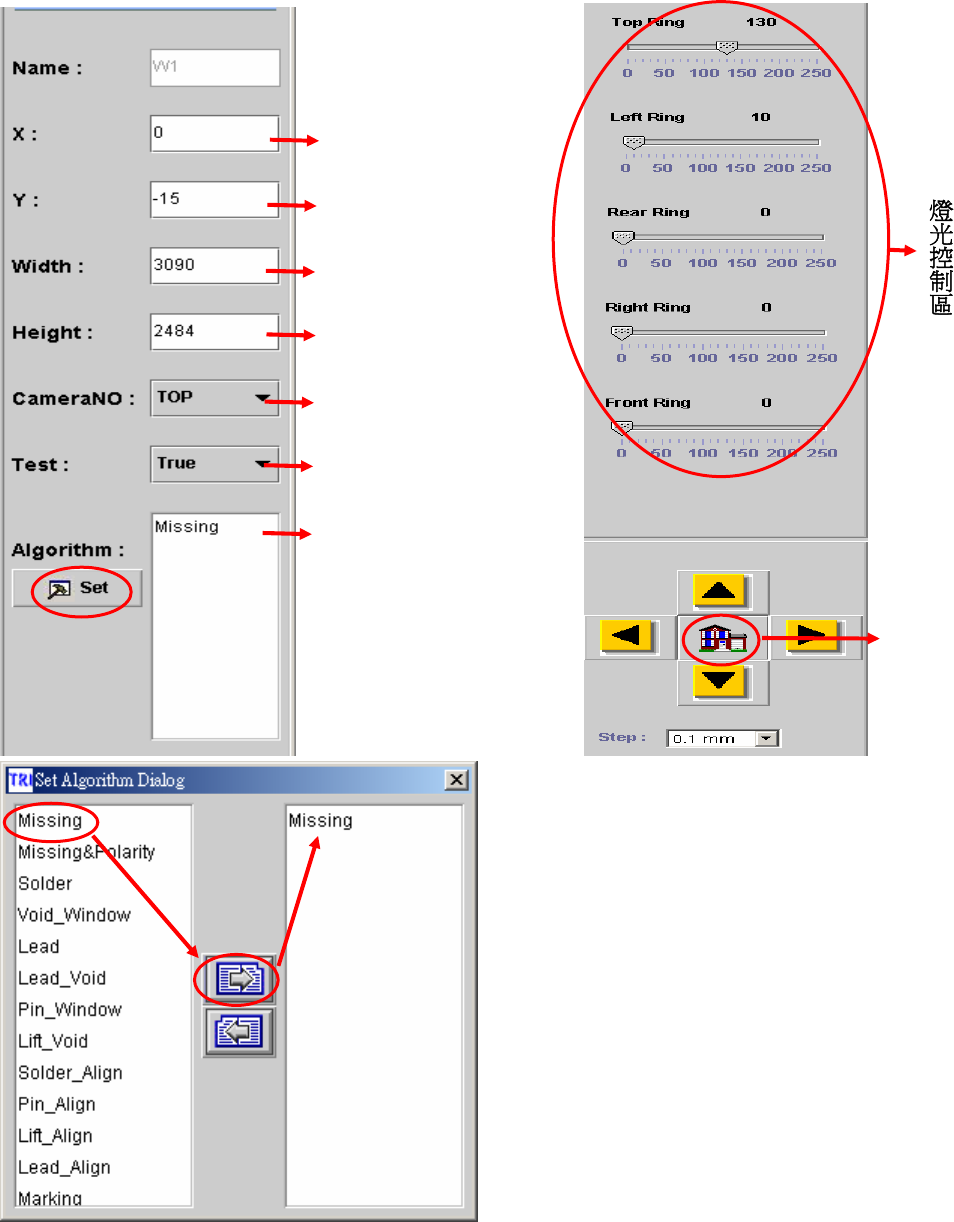

元件 X 座標
元件 Y 座標
檢測框寬度
檢測框長度
檢測框位於此 Camera 裡
True:Test，False:Untest
檢測框屬性，可點選 Set
更改（如下圖所示）
點選後，X,Y
Table 會移動
到此元件中心
位置
