第一章 程式準備 1 CAD File 檔案處理 CAD File 檔案的讀入，主要可由 Febmaster 轉出的 .asc 檔讀取（可直接讀取而不須做任 何修改） ，或由自訂的標準格式來讀取，詳細格式如下： TR7100 ： UNIT metric R1 5.961 1 1.075 0 R0201 (T/B) R2 5.861 1 1.075 90 R0201 (T/B) R3 5.961 10.975 180 R0201 (T/B…
3
目錄
第一章 程式準備.................................................................................................................................................................4
1 CAD FILE檔案處理.................................................................................................................................................4
2 FIDUCIAL MARK 設定及建立.................................................................................................................................4
2.1
檔案開啟及修正
...........................................................................................................................................4
2.2 AOI Table
視窗細部功能說明
.......................................................................................................................7
2.3
多聯板製作流程
...........................................................................................................................................9
2.4 Fiducial Mark
建立
....................................................................................................................................13
3 LIBRARY 建立及應用...........................................................................................................................................15
3.1
影像攝取及
FOV
配置
..................................................................................................................................15
3.2
資料庫建立
.................................................................................................................................................18
3.3 Library
細部功能介紹
.................................................................................................................................34
第二章 主程式製作...........................................................................................................................................................38
1 載入LIBRARY資料至主程式.................................................................................................................................38
2 程式編輯流程.......................................................................................................................................................46
3 程式DEBUG.........................................................................................................................................................60
4 主程式細部功能介紹...........................................................................................................................................61
4.1
下拉式選單功能介紹
.................................................................................................................................61
4.2 Train Dialog
細部功能介紹
.........................................................................................................................68
5 OCR功能介紹.......................................................................................................................................................73
5.1
設定檢測元件
.............................................................................................................................................73
5.2
查看所有的
OCR
定義
.................................................................................................................................73
5.3
檢測
.............................................................................................................................................................74
5.4 Runtime inspect: ..........................................................................................................................................75
5.5 OCR / datecode
－
Auto Train
使用者視窗操作
.......................................................................................75
5.6 OCR / datecode
－
Train
內部教導視窗操作
..............................................................................................79
第一章 程式準備
1 CAD File
檔案處理
CAD File 檔案的讀入，主要可由 Febmaster 轉出的 .asc 檔讀取（可直接讀取而不須做任
何修改），或由自訂的標準格式來讀取，詳細格式如下：
TR7100
：UNIT metric
R1 5.961 11.075 0 R0201 (T/B)
R2 5.861 11.075 90 R0201 (T/B)
R3 5.961 10.975 180 R0201 (T/B)
＜name x(座標) y(座標) rotate(元件旋轉角度) type(元件種類) 正/反面＞
首列的 TR7100 為開頭必要的格式，第二列：UNIT 也是固定格式，其後必須要有一個空
格，再輸入單位名稱（inch, miles, metric）（請先行確定 x、y 座標單位，再輸入單位名稱），
第三列開始為標準格式，亦即第一行必須是元件名稱，第二、三行為元件 x、y 座標位置，請
確定順序位置，資料才能被軟體所讀取。
註１：第六行(T/B)所表示的意思為元件的正/反面，若 CAD File 只有單一面的資料，則第六行
可不必輸入，它會自行定義為 TOP 面
註２：當檔案整理完後，請確認資料的最後面是否還有空白字元，若有空白字元存在，系統會
因無法辨識而不能讀取
2 Fiducial Mark
設定及建立
當CAD File 已修改成軟體可辨識的格式後，接下來請點選桌面上的捷徑 Data
Preparation.exe（原始路徑在 c:/aoi 下）開始設置 Fiducial Mark。
2.1 檔案開啟及修正

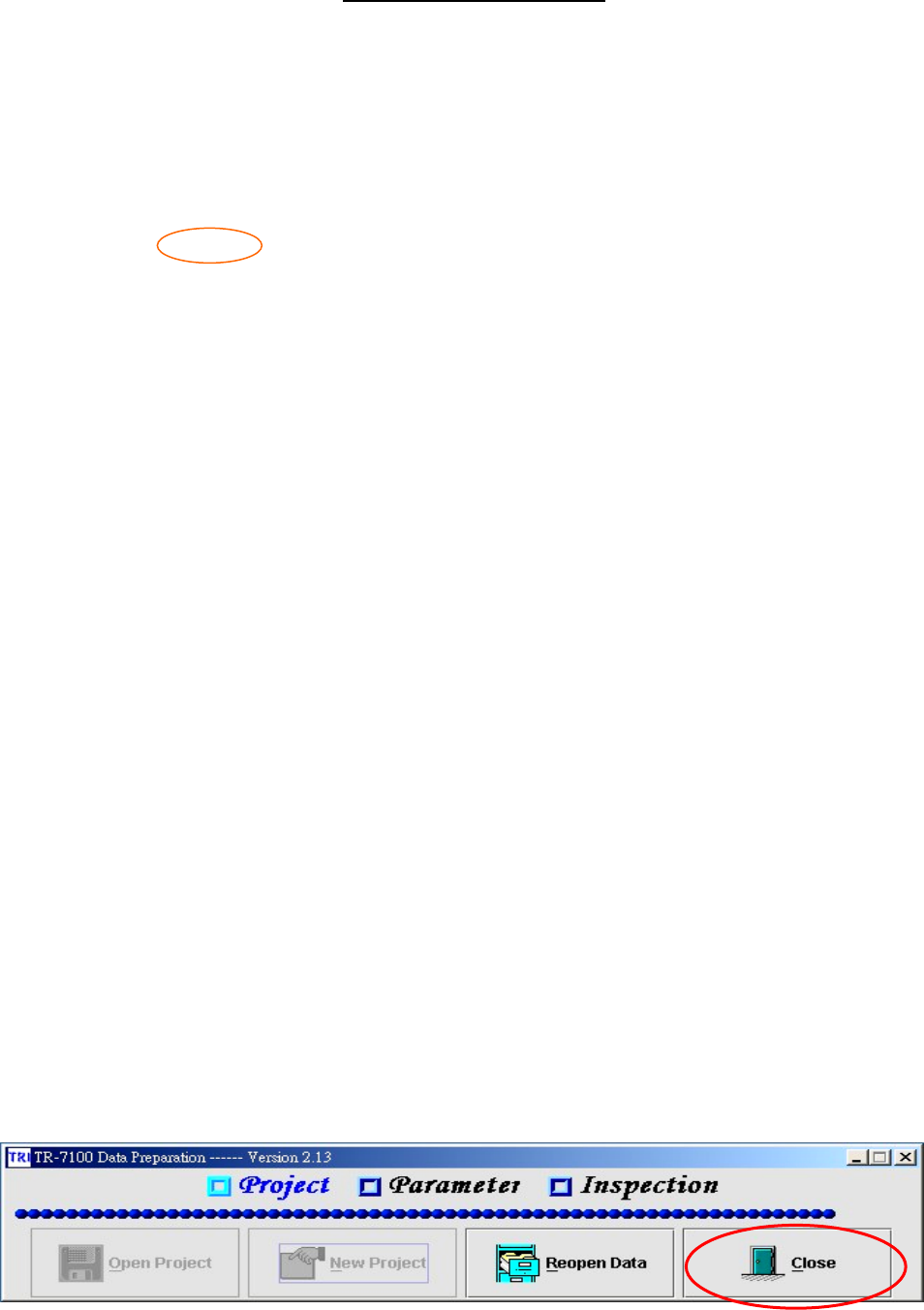

開啟後，可看到如下圖所示的狀態（Reopen Data 選項為重新開啟上一次的資料），請點選
Close。
點選後，可看到如下圖所示的狀態，新做一個程式，請點選 New Project（Open Project 為
4
開啟之前已完成的資料，所開啟的物件為*.AOI 檔）。
5
點選後，可看到如下圖所示的狀態，請開啟之前所整理完成的 CAD File。
開啟後，可看到如下圖所示的狀態。
CAD 資料表
選單欄位
AOI Table 視窗
