德律-AOI-TR-7100程式撰写流程(炉後) - 第44页
點選後，系統會詢問儲存一支或五支 Camera 的影像，正常情況下會點選 YES 來儲存五支 Camera 的影像 ，完成後 ， 系統會出現五支 Camera 供你選擇 （如下圖所示） ，點 選 T op Camera [0] 開始主程式的編輯 點選後可看到下圖所示狀態 44
下列給予燈光參考設定值，使用者可在自行熟悉後，使用自己的喜歡的燈光值
Camera 0 Camera 1 Camera 2 Camera 3 Camera 4
TOP 50~70 128 128 128 128
LEFT 50~70 128 128 128 0
REAR 50~70 0 128 128 128
RIGHT 50~70 128 128 0 128
FRONT 50~70 128 0 128 128
在調整完各個 Camera 的燈光值後，點選 Operation 下的 Capture Panel Map，開始掃瞄待測機
板的大圖（如下圖所示）
完成後，點選 Operation 下的 Capture & Train Panel（如下圖所示），開始掃瞄待測機板的每
一張小圖（因有五支 Camera 在取像並儲存，所以會花費一些時間，請耐心等候）。
43
點選後，系統會詢問儲存一支或五支 Camera 的影像，正常情況下會點選 YES 來儲存五支
Camera 的影像，完成後，系統會出現五支 Camera 供你選擇（如下圖所示），點選 Top Camera
[0]開始主程式的編輯
點選後可看到下圖所示狀態
44

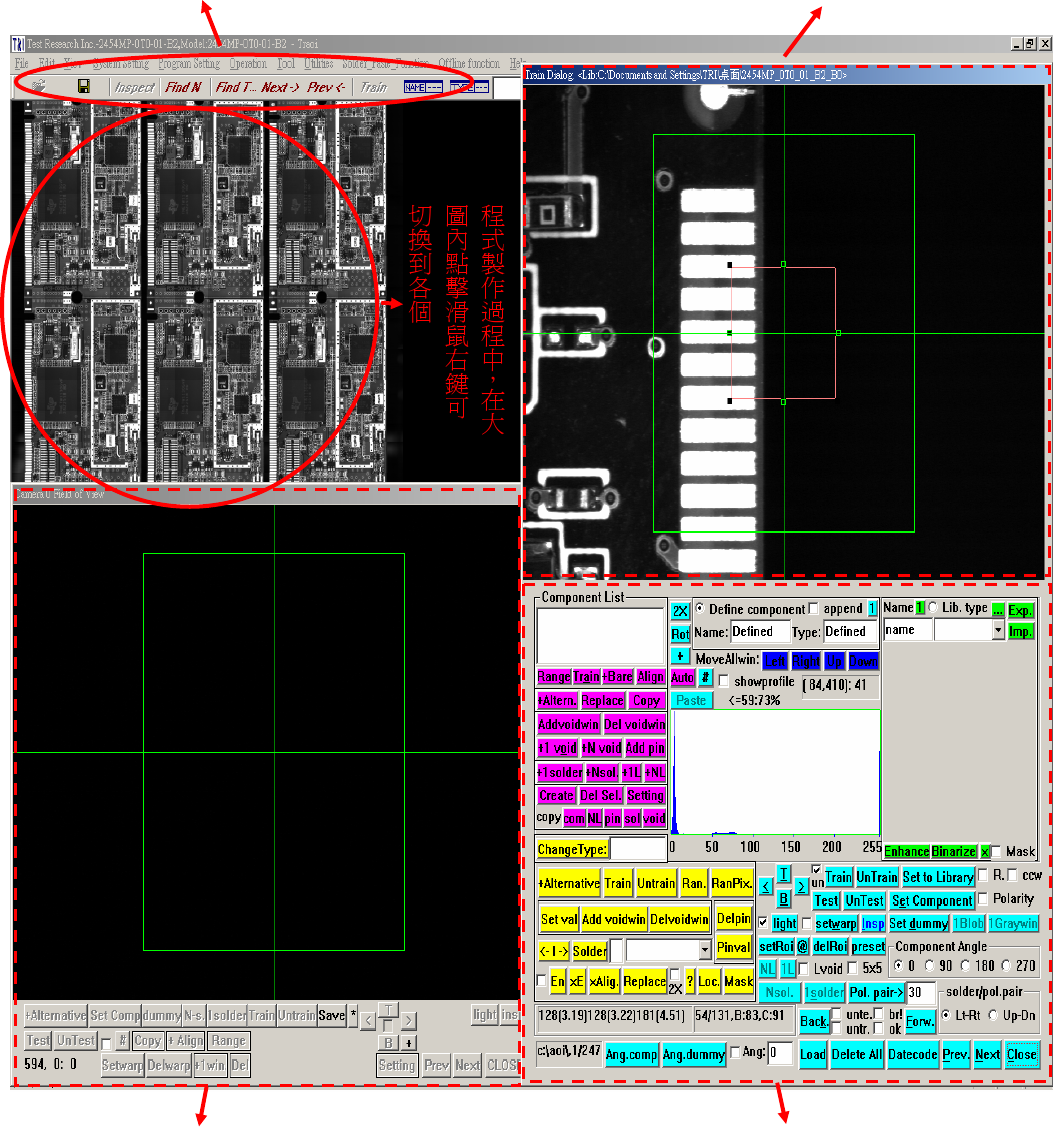

影像教導編輯區
下拉式功能選單
45
Camera
即時影像顯示區
教導編輯功能區
