程式編輯流程
本章節會先敘述 Top Camera 編輯流程，再依序介紹其他 Camera 的編輯流程；一般從 library
轉到主程式的檢測框，會有某些程度上的偏移，故在編輯程式前，可先觀察所有檢測框偏移的
狀況，再使用全部檢測框一起移動的功能做大略修正（如下圖所示）

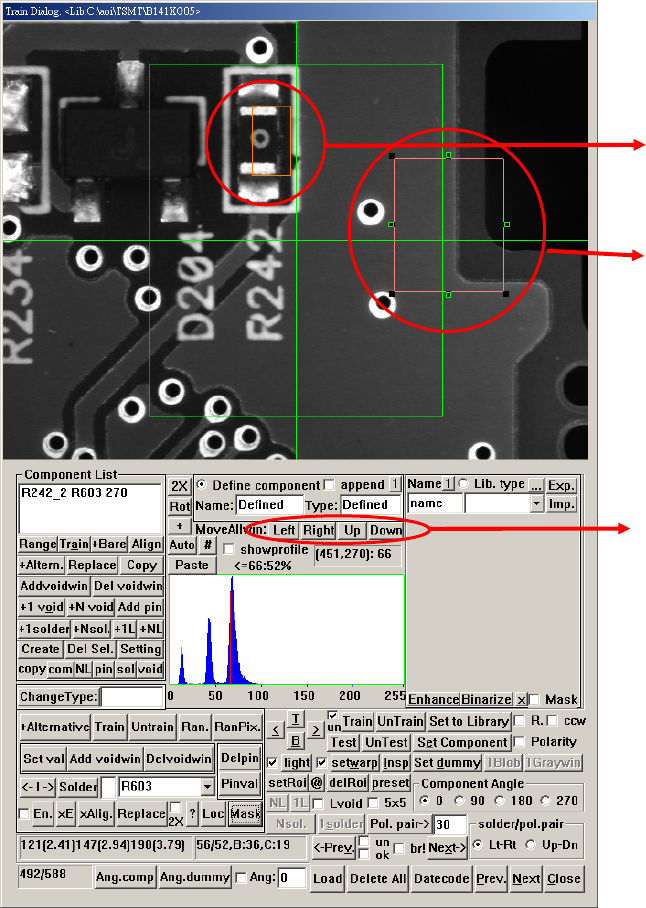

假設所有檢測框都偏右
多功能框，可由滑鼠指標
調整大小或移動
點選此處大略調整所
有偏移的檢測框
首先描述最常遇見的 Chip 類元件編輯流程；通常 Chip 類元件一個 Type 就有很多顆零件（如
R0402、C0603 等），所以會建立一個標準的元件影像，並套用到其他同一種類的元件，如此就
不用每一顆都去編輯，首先，先找到要當標準的元件，建立它的影像到資料庫（此地方的資料
庫（影像）和之前的資料庫（單純檢測框）不同，在此建立的資料庫，它會產生一個副檔名為
DAT 的檔案，存在 C:/AOI 目錄下），建立資料庫並套用到其他元件的流程如下圖所示。
47

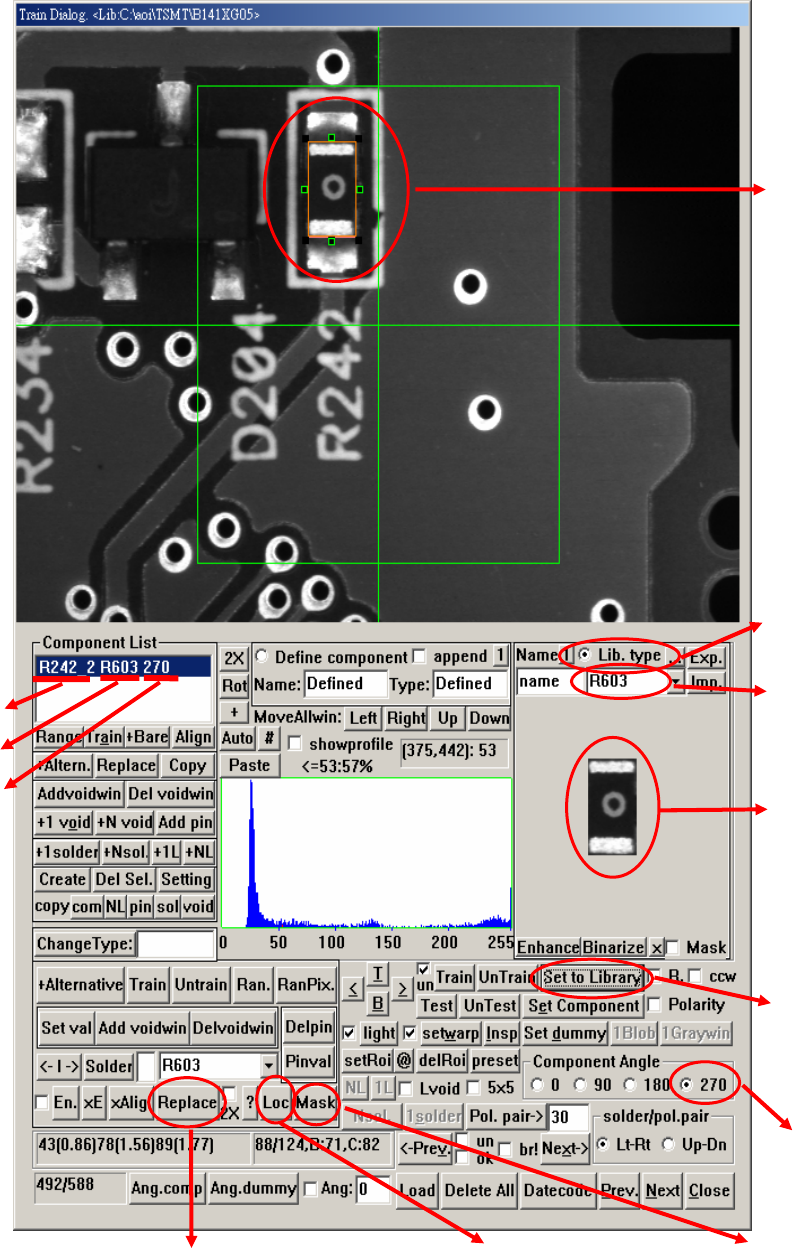

1.將多功能框調整至適
當大小，框住欲建立資
料庫之元件
2.點選此處告知系統欲
建立資料庫
元件名稱
元件種類
3.輸入此元件種類（Type
）名稱
6.在此建議使用者，元件
的影像最好上下左右各
元件角度
留 1~2Pixel，因料件不
盡相同（有時大有時小
），預留寬度可減少錫點
的誤判
5.將所輸入的資料及多
功能框內的影像建入
資料庫
48
4.點選此元件的角度
7.若電阻文字面不檢測
8.根據所建立的影像
9.根據所建立的影像，全部套用到所有同一
Type 元件（點選 Loc 後，有些元件因相似
度太低而造成無法自動定位並套用，點選
Replace 則可確保所有元件都會套用到所
建立的影像（但無自動定位效果）
，則可點選此處將元
件中心 Mask
，自動定位並套用
到所有同一 Type
元件
