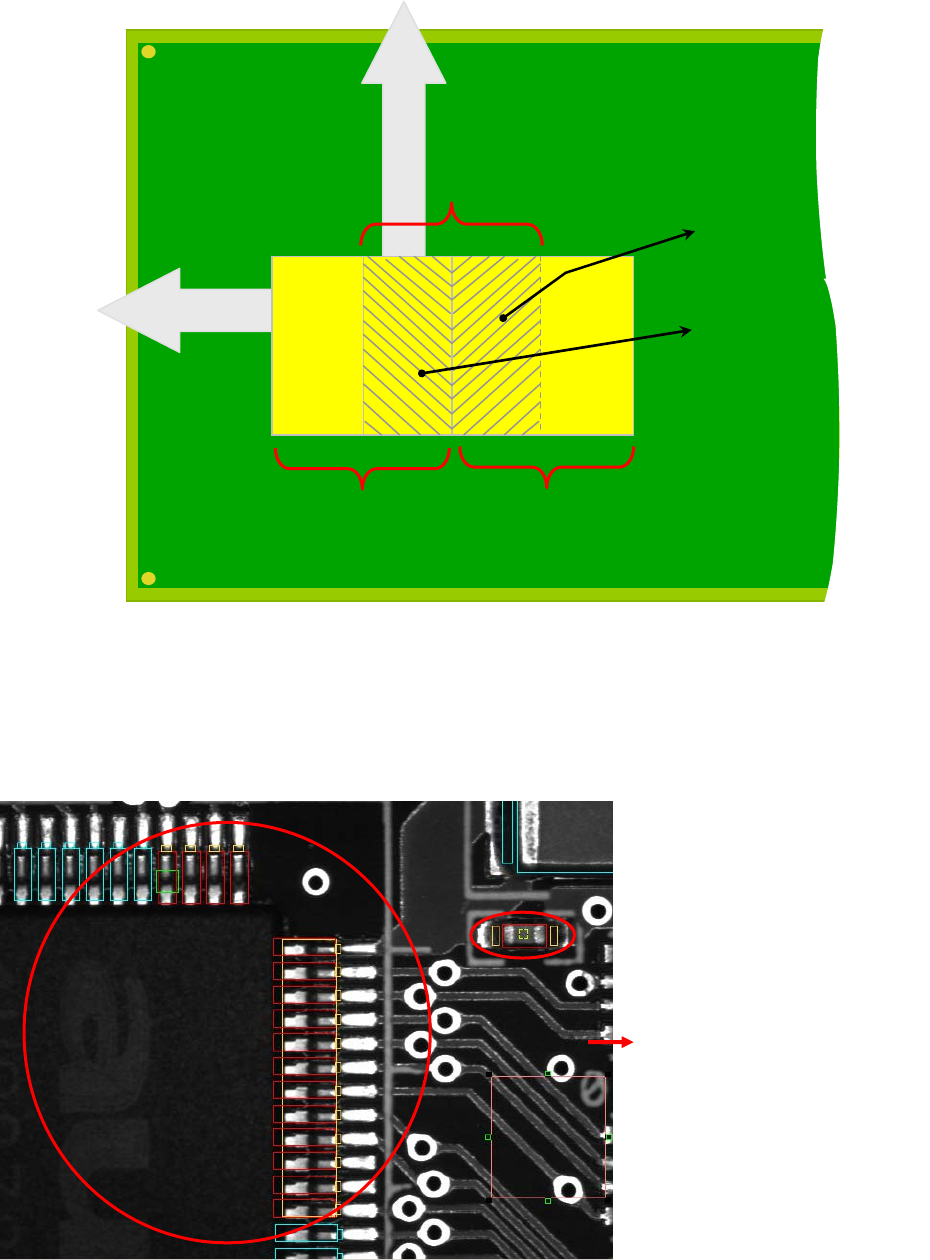

1.檢測框搬移：因為系統在分割圖像時，每一張圖像左右各重疊 1/2（上下並沒有），如下圖所
示，
FOV 1
FOV 3
FOV 2
FOV 1 & 2 間重疊的部
FOV 2 & 3 間重疊的部
垂直方向
水平方向
所以當我們遇到同一個 FOV 存在著 Chip 類元件以及 IC 類元件時，可將其中
一類的元件搬移到左右的 FOV 裡（搬移編輯流程如下圖所示），以達到光源的
一致性。
此FOV裡 Chip類和IC
類同時存在（燈光值
Top100 其他０）
53

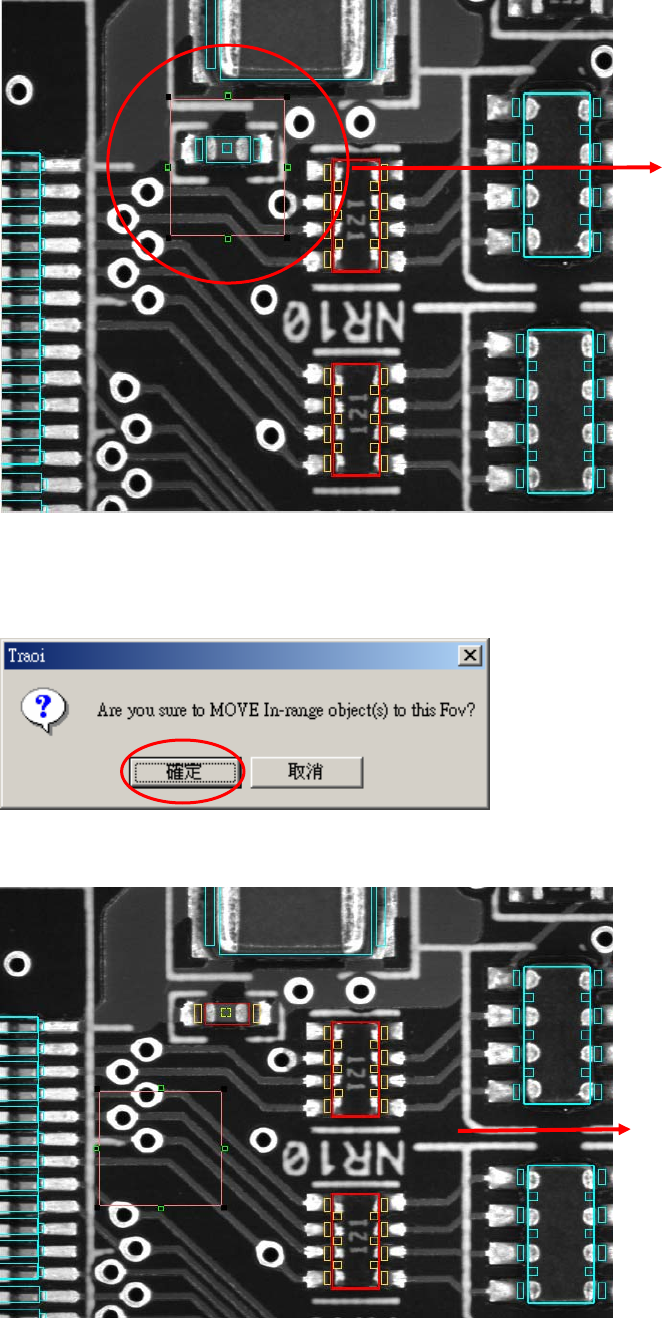

移到右邊的 FOV，將多
功能框移動到要搬移的
元件上
將滑鼠指標移動到多功能框的右上角並點擊右鍵，此時會出現是否要搬移的對話框（如下圖所
示）
點選確定後，即可將此元件搬移到這個 FOV 裡（如下圖所示）
燈光值：Top、Front、
Rear、Left、Right 皆為
50
由兩張不同圖片來看同一顆元件（被搬移的元件），此元件（Chip 類）的影像在燈光值：Top、
Front、Rear、Left、Right 皆為 50 的狀態下會比較清楚。
54

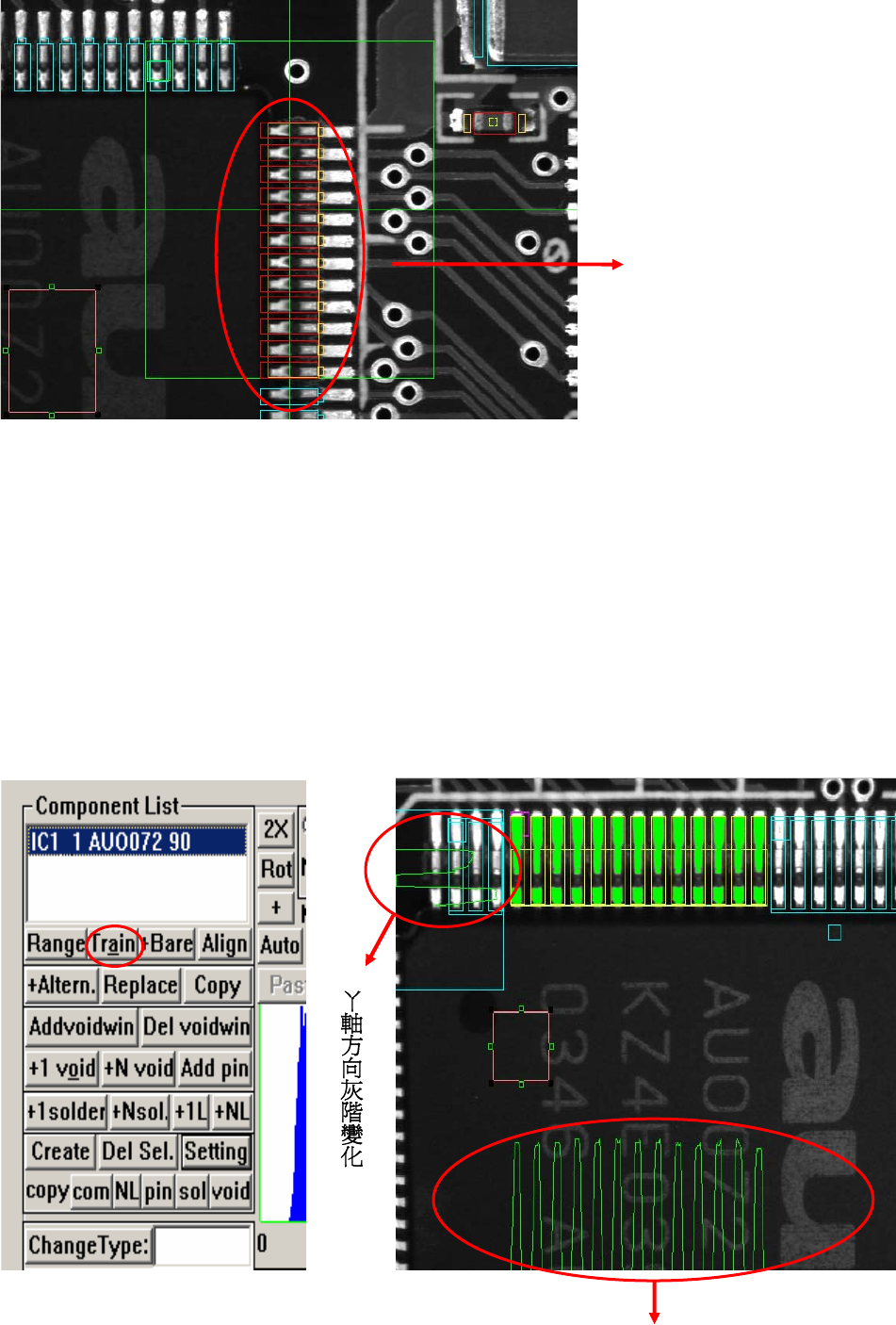

2.燈光微調：
IC 腳錫點在右方，燈光值仍採
用 Top、Front、Rear、Left、
Right 皆為 50，然後把右邊燈
光關掉（Right=0），使 IC 腳的
錫點仍然可見
以上是整個 Top Camera 的基本元件編輯流程，因 Front、Rear、Left、Right Camera 的編輯流程
大同小異，故在此僅以 Front Camera 來說明。
一般我們在 Front、Rear、Left、Right Camera 裡會見到的檢測框，多半都是 Soler、Lift_Void
檢測框以及相對應的 Align，在編輯 Solder 檢測框時，做法和 Lead、Lead_Void、Lead_Align
相同，先將 Solder 檢測框移動到欲檢測的位置，點選單顆元件編輯區內的 Train，以滑鼠指標
點到 Solder_Align 定位框，再點選單顆元件編輯區內的 Auto，同一種類檢測框便會自動定位，
編輯流程如下圖所示
55
X 軸方向灰階變化
