4
主程式細部功能介紹

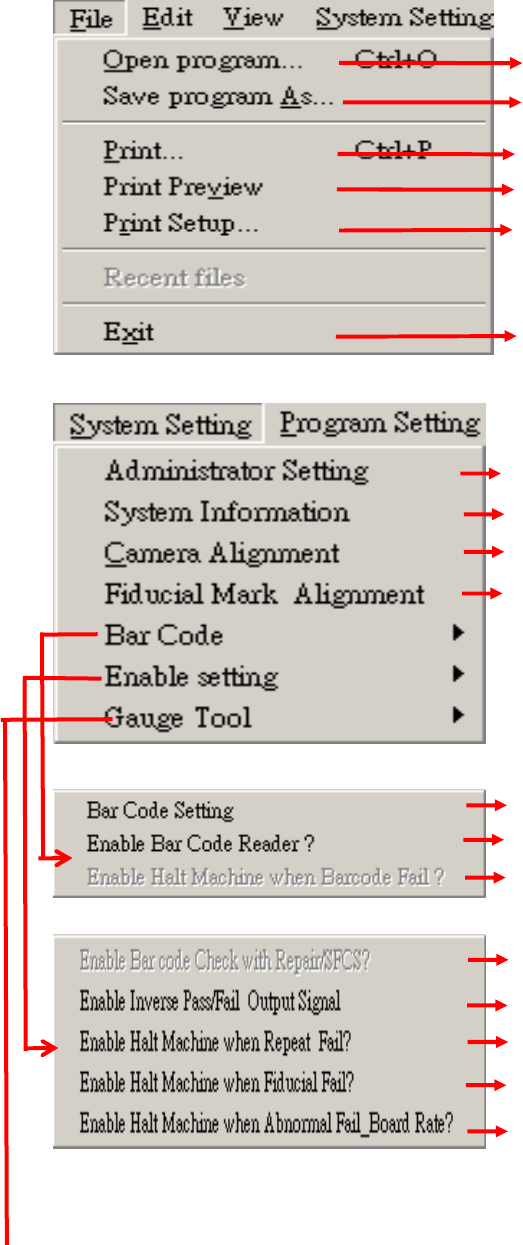

4.1 下拉式選單功能介紹
開啟舊檔（副檔名為.pro，下方有快捷列）
另存新檔（副檔名為.pro）
列印
預覽列印
列印設定
離開
系統資訊
管理者設定
光源調整
Fiducial Mark 搜尋
61
BarCode 設定
開啟 BarCode 掃瞄
當 BarCode 讀取失敗時，系統會停止等待確認
開啟 Repair/SFCS 的 Barcode Check
Pass/Fail 輸出到後站的訊號相反
設置元件重覆出現幾次Fail則系統會停止等待確認
當 Fiducial Mark 讀取失敗時，系統會停止等待確認
設定不良率達幾%，系統會停止等待確認

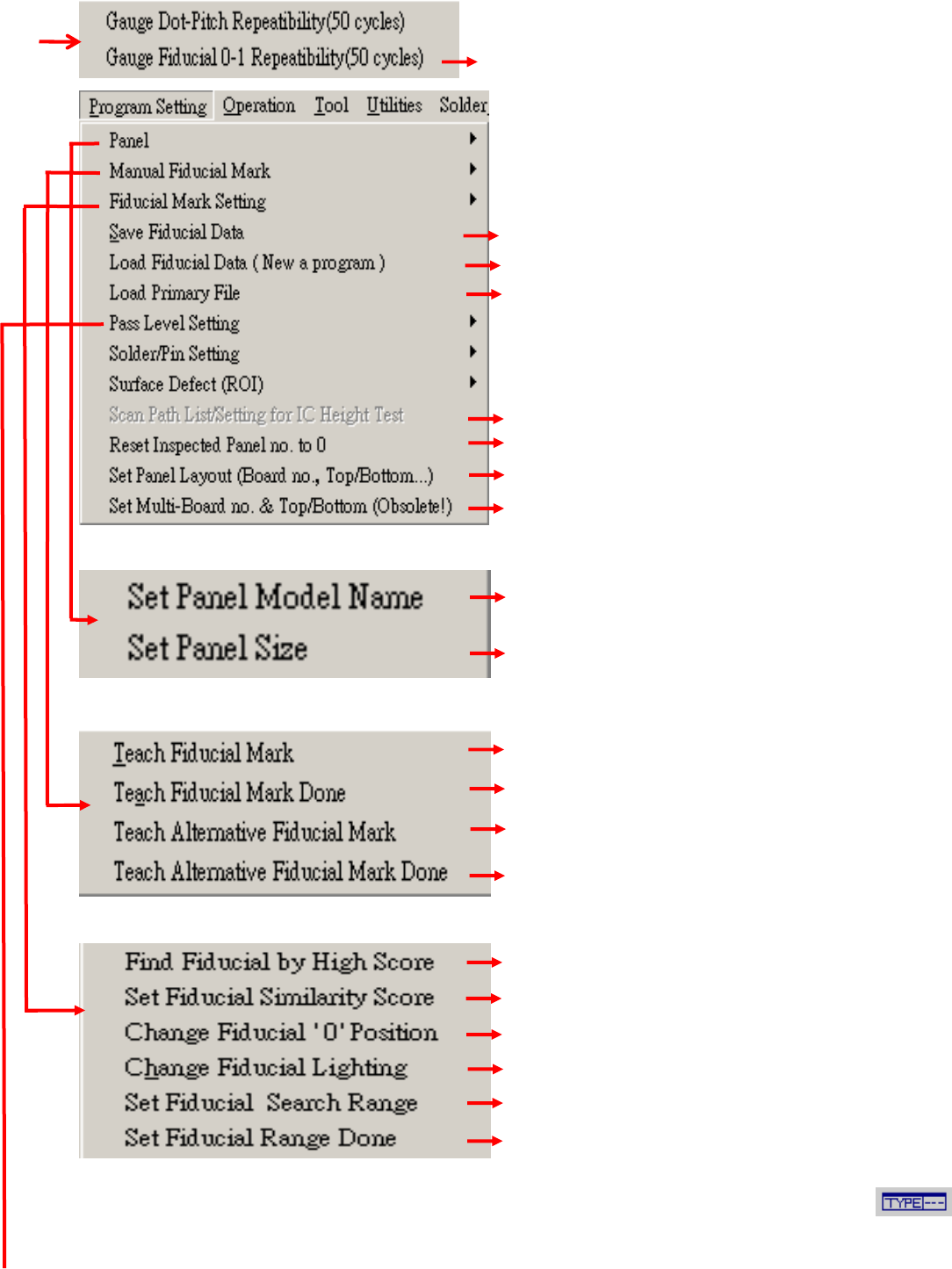

連續測試 Fiducial Mark 50 次
62
儲存 Fiducial Mark 資料
載入 Fiducial Mark 資料檔案
載入 library 建立的資料檔案
雷射測高機路徑清單以及設定
重置檢測板數為０
設置板子 Layout
設置多聯板數
設置（改變）程式名稱
設置板子大小（含 Fiducial Mark 距離）
重新教導 Fiducial Mark 影像
建立 Fiducial Mark 影像
教導 Fiducial Mark 的代用料（影像）
建立 Fiducial Mark 的代用料（影像）
以高相似度來搜尋 Fiducial Mark
設置 Fiducial Mark 的相似度
改變 Fiducial Mark 第一點的位置
改變 Fiducial Mark 的燈光值
設置 Fiducial Mark 的搜尋範圍
儲存 Fiducial Mark 的搜尋範圍設置

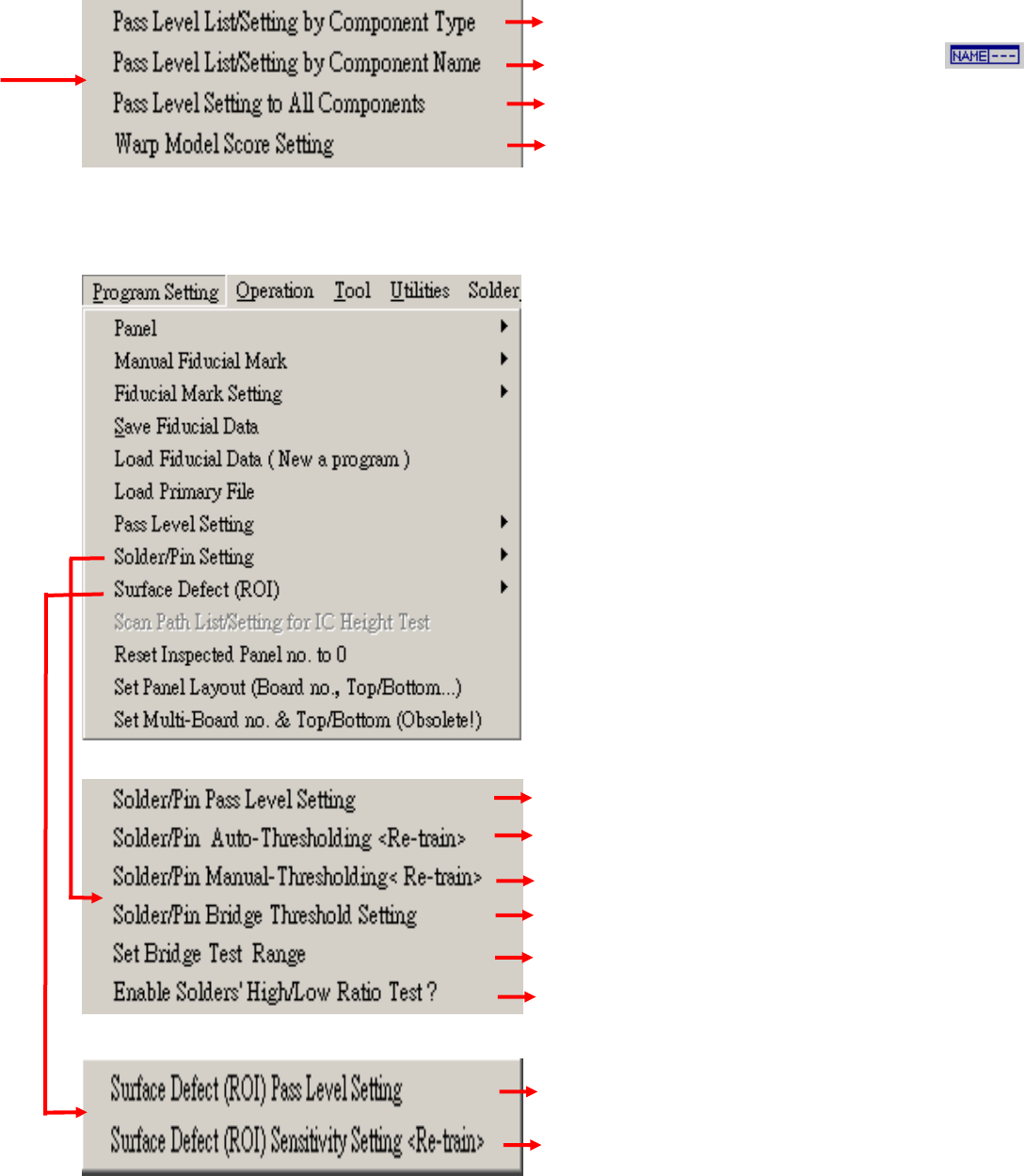

所有 Type 的參數設定（下方有快捷列 ）
所有 Name 的參數設定（下方有快捷列 ）
所有元件的參數設定
Warp 參數設定
63
Solder/Pin_Window 面積上下限的設定
Solder/Pin_Window 檢測框重新轉換(Train)
Pin_Window 檢測框灰階門檻的設定（並重新轉換）
Solder 檢測框灰階門檻的設定
設定 Solder 檢測框向外檢測的範圍
開啟 Solder 檢測框面積上下限的檢測
金手指參數設定
金手指檢測框重新轉換(Train)
