德律-AOI-TR-7100程式撰写流程(炉後) - 第63页
所有 Name 的參數設定（下方有快捷列 ） 所有元件的參數設定 Wa r p 參數設定 63 Solder/Pin_Window 面積上下限的設定 Solder/Pin_Window 檢測框重新轉換 (T rain) Pin_Window 檢測框灰階門檻的設定（並重新轉換） Solder 檢測框灰階門檻的設定 設定 Solder 檢測框向外檢測的範圍 開啟 Solder 檢測框面積上下限的檢測 金手指參數設定 金手指檢測框重新轉換 (…
連續測試 Fiducial Mark 50 次
62
儲存 Fiducial Mark 資料
載入 Fiducial Mark 資料檔案
載入 library 建立的資料檔案
雷射測高機路徑清單以及設定
重置檢測板數為０
設置板子 Layout
設置多聯板數
設置（改變）程式名稱
設置板子大小（含 Fiducial Mark 距離）
重新教導 Fiducial Mark 影像
建立 Fiducial Mark 影像
教導 Fiducial Mark 的代用料（影像）
建立 Fiducial Mark 的代用料（影像）
以高相似度來搜尋 Fiducial Mark
設置 Fiducial Mark 的相似度
改變 Fiducial Mark 第一點的位置
改變 Fiducial Mark 的燈光值
設置 Fiducial Mark 的搜尋範圍
儲存 Fiducial Mark 的搜尋範圍設置
所有 Type 的參數設定（下方有快捷列 ）
所有 Name 的參數設定（下方有快捷列 ）
所有元件的參數設定
Warp 參數設定
63
Solder/Pin_Window 面積上下限的設定
Solder/Pin_Window 檢測框重新轉換(Train)
Pin_Window 檢測框灰階門檻的設定（並重新轉換）
Solder 檢測框灰階門檻的設定
設定 Solder 檢測框向外檢測的範圍
開啟 Solder 檢測框面積上下限的檢測
金手指參數設定
金手指檢測框重新轉換(Train)
64

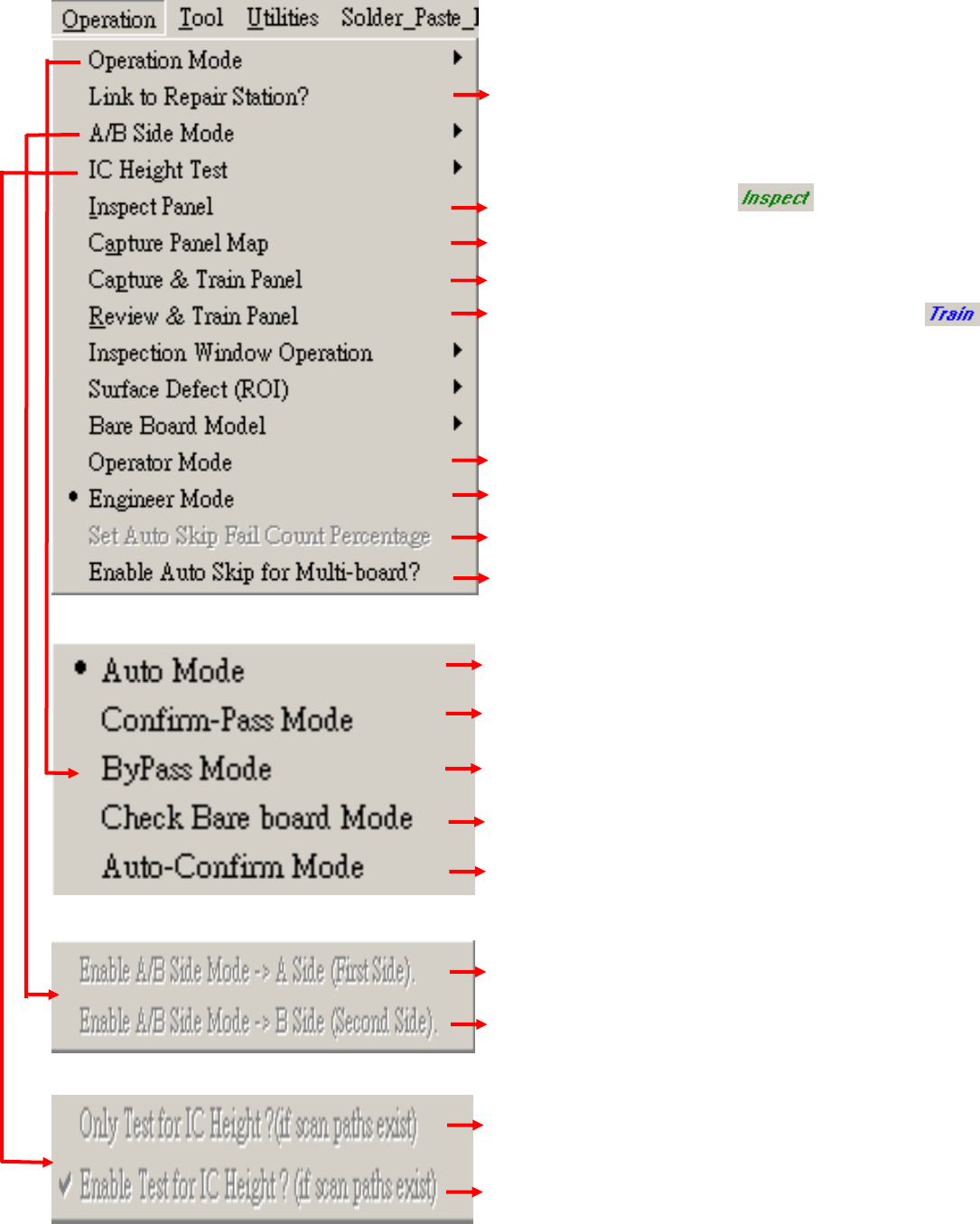

勾選是否將檢測資料傳送到維修站（Repair）
開始檢測（下方有快捷列 ）
攫取板子大圖影像
攫取五支 Camera 的各個小圖（FOV），預設路徑 C:/aoi/
檢視並教導各個小圖（FOV）（下方有快捷列 ）
操作員模式
工程師模式
Auto Skip 參數設定（設定 Fail 超過幾%則忽略不測）
開啟多聯板 Auto Skip 功能
自動模式（Pass/Fail 訊號自動傳送到 Repair Station）
手動模式（Fail 訊號由人工定義）
Pass 模式
空板模式（爐前使用）
自動定義模式（Pass/Fail 訊號自動定義）
開啟 A side 模式（有翻板機時使用）
開啟 B side 模式（有翻板機時使用）
只單獨檢測雷射測高機部份
開啟雷射測高機檢測（假如存在）
