66 依種類尋找元件（下方有快捷列 ） 開啟 W arp/Align/Roi 在大圖裡的分佈情形 依種類尋找未轉換以及未測試的元件 產生測試涵蓋率報表 尋找下一個元件（下方有快捷列 ） 開啟檢測框資料的連結 CAD 資料清單 依據收集 30 筆資料自動設定參數值 回復未儲存的參數設定 依名稱尋找元件（下方有快捷列 ） 尋找上一個元件（下方有快捷列 ） 依種類收集影像 依 T op Camera 內檢測框的位置來產生 CAD File R…
65

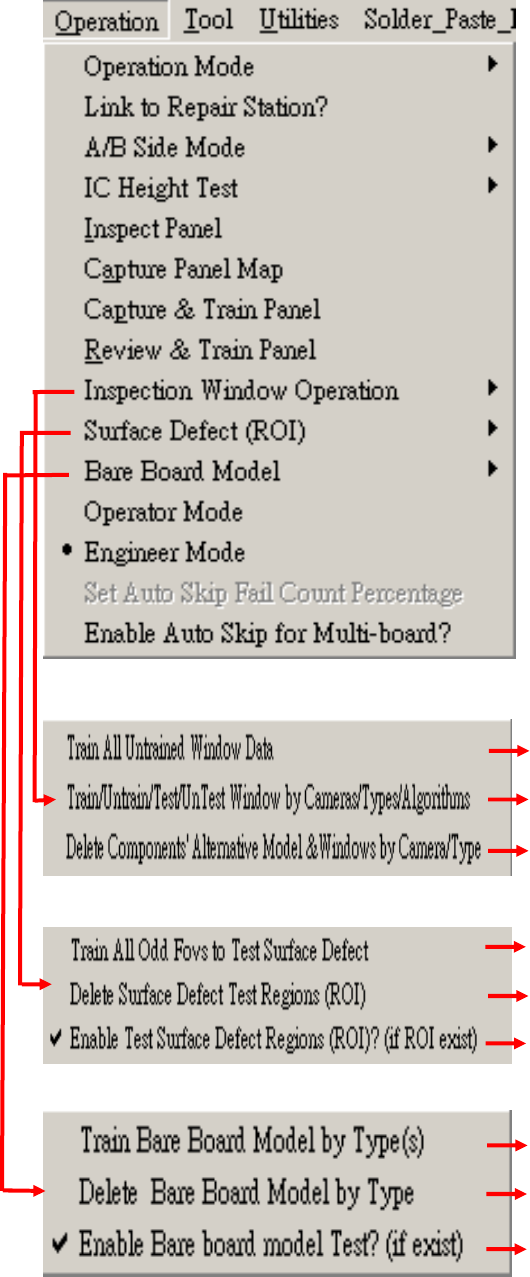

轉換所有未轉換的檢測框
執行 Train/Untrain/Test/Untest(可分 Type 及
刪除元件的代料（可分 Type 及 Camera）
轉換所有金手指檢測框
刪除所有金手指檢測框
開啟金手指檢測
依 Type 轉換錯誤的代料（爐前使用）
依 Type 刪除錯誤的代料（爐前使用）
開啟檢測空板的模式（爐前使用）
66

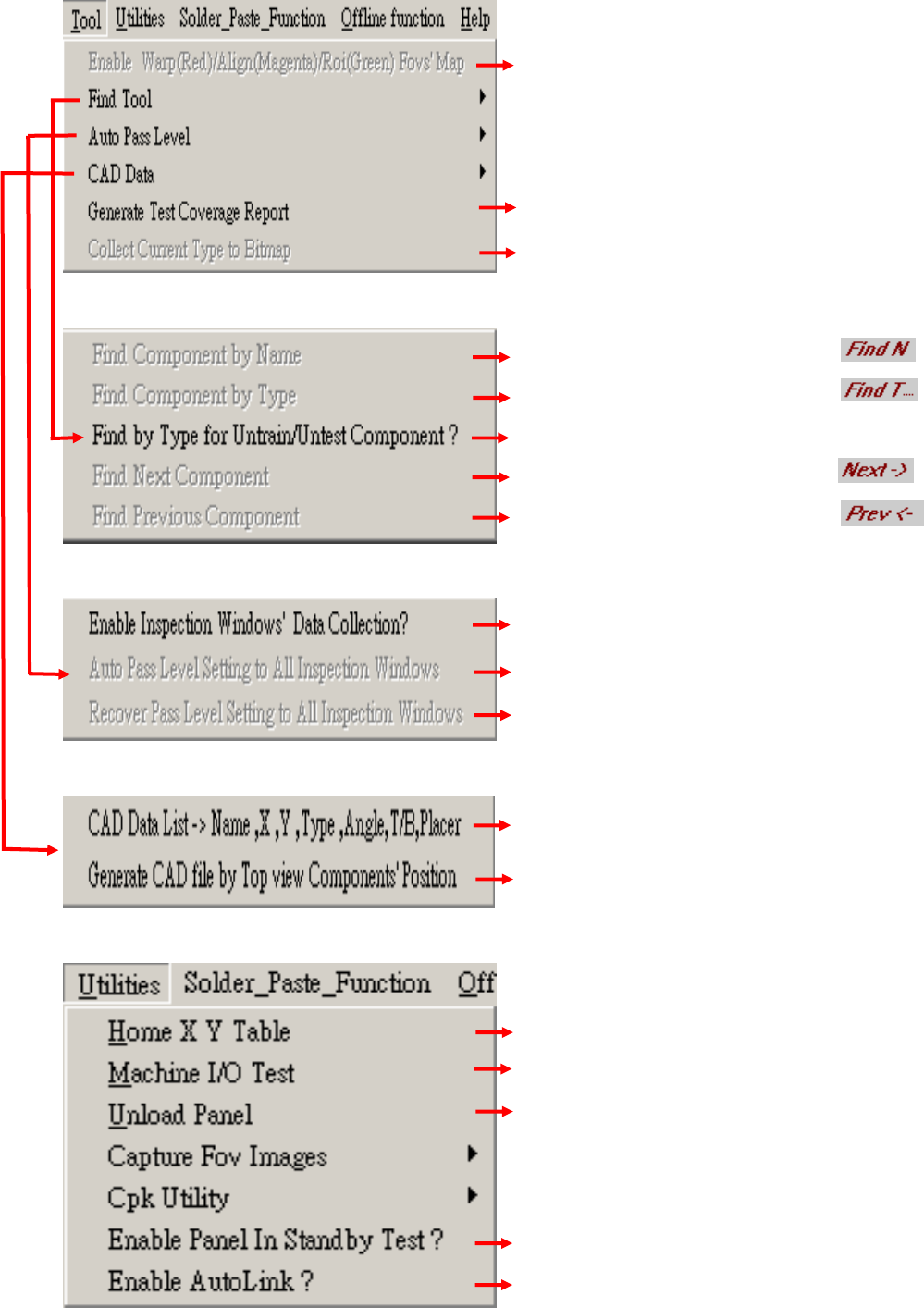

依種類尋找元件（下方有快捷列
）
開啟 Warp/Align/Roi 在大圖裡的分佈情形
依種類尋找未轉換以及未測試的元件
產生測試涵蓋率報表
尋找下一個元件（下方有快捷列 ）
開啟檢測框資料的連結
CAD 資料清單
依據收集 30 筆資料自動設定參數值
回復未儲存的參數設定
依名稱尋找元件（下方有快捷列 ）
尋找上一個元件（下方有快捷列 ）
依種類收集影像
依 Top Camera 內檢測框的位置來產生 CAD File
Reset X,Y Table
機械 I/O 訊號測試
出板
設定單板重覆測試的次數
開啟自動連結
67

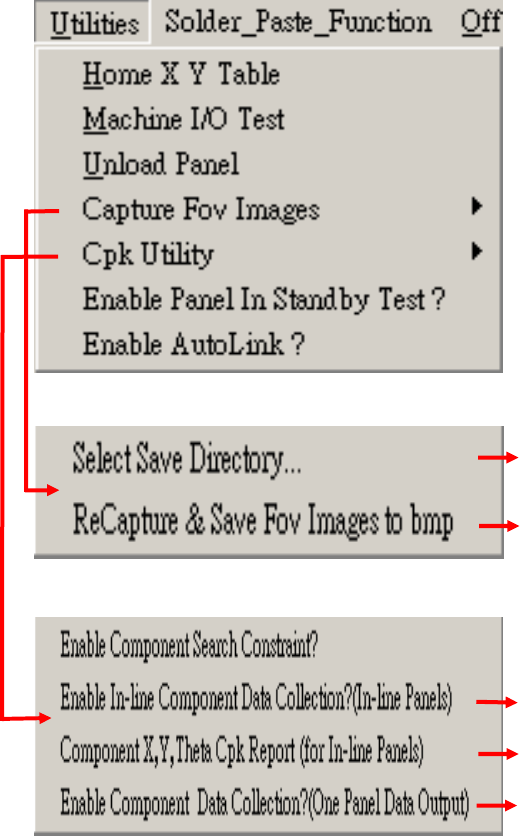

選擇五支 Camera 各張小圖（FOV）的儲存路徑
依選擇的路徑攫取五支 Camera 的各個小圖
開啟 In-ling 元件資料連結
元件 X,Y,Theta Cpk 報表（In-line）
開啟元件資料連結（單片）
