¾ Edge ：在萬用框的位置上加上一個 [Edge] 檢測框 在檢測框範圍內若有相鄰兩 pixel 間之灰 階差距達 30 以上者即視為 Edge ，畫面會 以綠點表示 在檢測框範圍內若視為 Edge 的群組包含 20 個 pixel 以上即判定 Fail 9 先選擇 Component 或 Dummy 9 點選右下角藍色區域 Edge 按鈕即可在萬用框處產生一 Edg e 檢測框 9 在 Edge 檢測框之左上角按右鍵可出現參數設定…
則會認為此群組為缺點。
9 Principal axis aspect ratio>：若抓出群組的長寬比大於所輸入的值的話才視為缺點。
本功能可用在抓翹腳時影像出現白邊的長寬比。若輸入 0 表示此項目不檢測。
9 Lead width threshold (Pixels)：若抓出的群組其指定方向連續 pixel 數的寬度大於所輸
入的值的話則視為缺點。而方向可指定為左右(Left-right)或上下(Up-down)。本功能
可用在抓翹腳時輔助長寬比的不足。若輸入 0 表示此項目不檢測。
9 以上圖所輸入的數值為例，系統會在 Extra 框中搜尋，把所有大於[B/W Threshold]數
值的點標示出來，並把相連接的點視為一個群組，若其中有任一群組的大小介於
[<Defect Pixel Count<]中的話，便會認為是缺點。此處[Principal axis aspect ratio>]有
設定為 3.3，表示系統會判斷群組的大小合乎缺點標準且長寬比大於 3.3 的才判定為缺
點。若[Lead width threshold (Pixels)]有設定的話表示系統會判斷群組的大小合乎缺點
標準且指定方向的寬度大於指定數值才判定為缺點。
¾ 1Blob ：2D Solder paste 使用
¾ setRoi ：在多功能框上設置金手指檢測框
¾ @ ：金手指檢測框參數值設置
¾ delRoi ：刪除金手指檢測框
¾ preset ：多功能框回復到中心點
¾ 1L ：在 Set dummy 後，針對新增的 dummy 增加 Lead 檢測框（勾選 Lvoid，
則點選 1L 可同時增加 Lead、Lead_void 檢測框）
¾ NL ：根據所設置的相似值，在多功能框內加入 Lead（及 Lead_void）檢測框
¾ 1Solder ：在 Set dummy 後，針對新增的 dummy 增加 Solder 檢測框
¾ Nsol. ：在多功能框內加入 Solder 檢測框
71

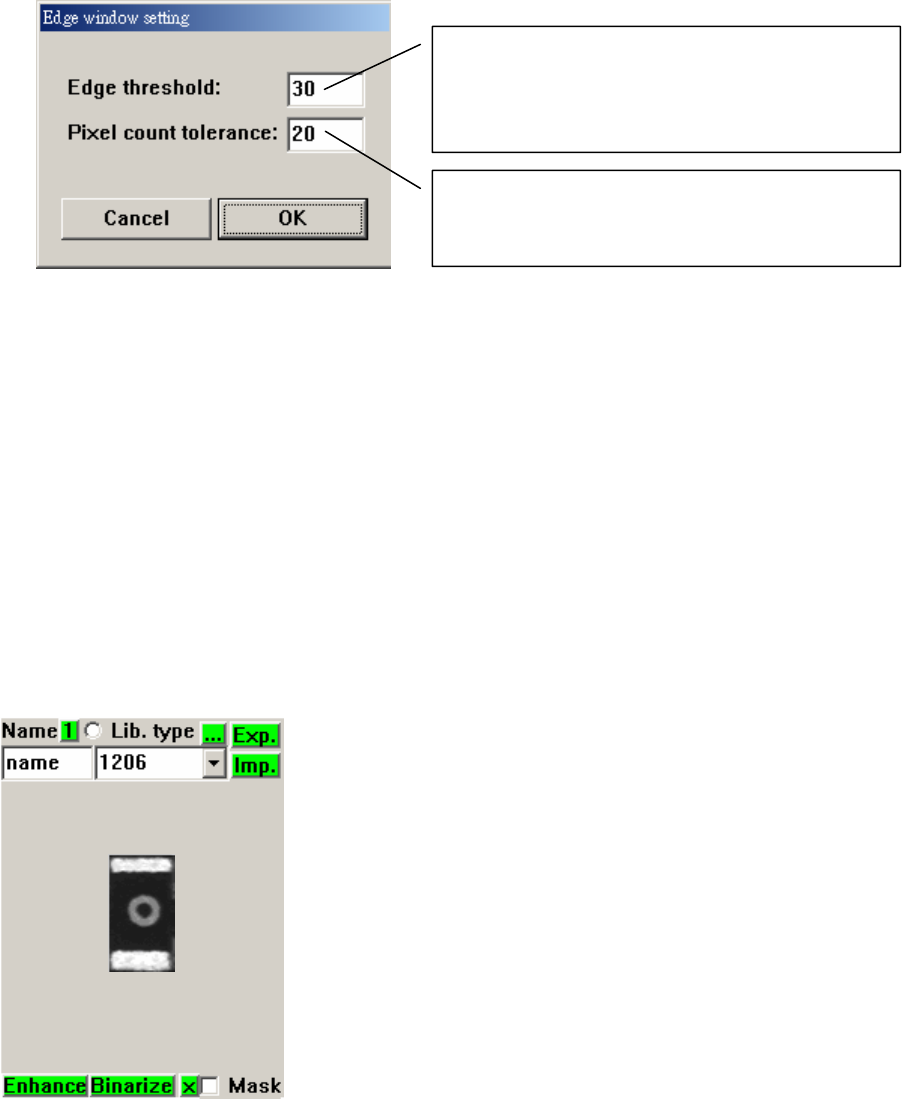

¾ Edge ：在萬用框的位置上加上一個[Edge]檢測框
在檢測框範圍內若有相鄰兩 pixel 間之灰
階差距達 30 以上者即視為 Edge，畫面會
以綠點表示
在檢測框範圍內若視為 Edge 的群組包含
20 個 pixel 以上即判定 Fail
9 先選擇 Component 或 Dummy
9 點選右下角藍色區域 Edge 按鈕即可在萬用框處產生一 Edge 檢測框
9 在 Edge 檢測框之左上角按右鍵可出現參數設定對話框
9 可將此 Edge 框用 Copy Others 方式複製到其他有相同方向(0,180 或 90,270)的相同元
件上
¾ Pol.pair ：黑白相對極性測試
¾ Prev.、Next ：勾選 un 則只搜尋 untrain 的檢測框，勾選 ok 則搜尋己 train 的檢測框，
勾選 br!則搜尋 Sloder 檢測框
(4) 建立元件資料庫區
¾ Exp. ：匯出建立的元件影像
¾ Imp. ：匯入元件影像
¾ Enhance ：針對建立的元件影像增強燈光
¾ Binarize ：針對建立的元件影像燈光劣質化
¾ Set to Library：建立多功能框內的影像
72

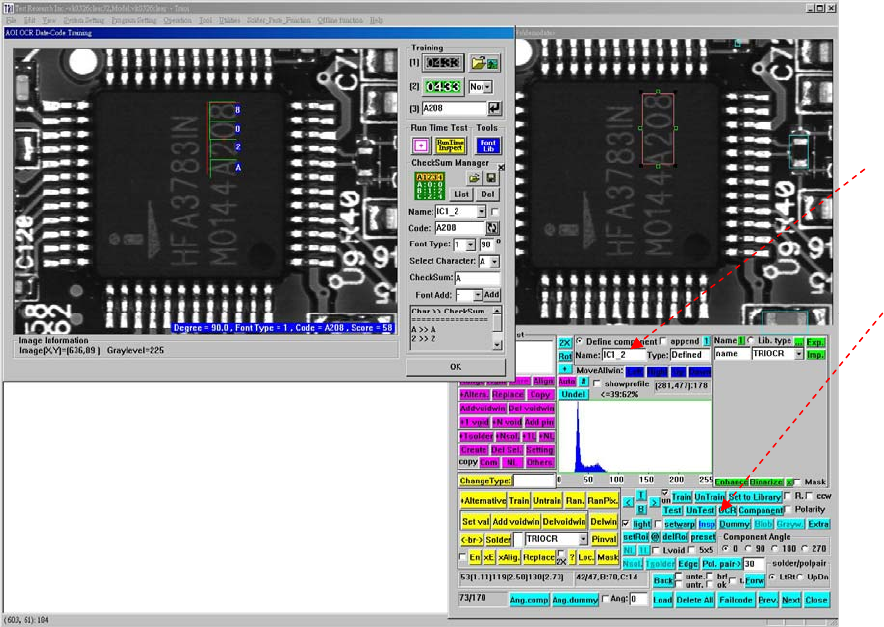

5 OCR
功能介紹
5.1 設定檢測元件
9 點選 Train dialog->OCR (必須先輸入一元件名稱)
5.2 查看所有的 OCR 定義
9 在任一 OCR 檢測框測框之右下角按下點一下滑鼠右鍵查看所有定義的 OCR 檢測框
