德律-AOI-TR-7100程式撰写流程(炉後) - 第74页
5.3 檢測 9 如果檢測的結果為不符合的話 ， 可以選擇 [Manual T rain] 、 [Auto T rain] 或 [OK] 來將此檢測框 更新其代碼。 74
5 OCR
功能介紹
5.1 設定檢測元件
9 點選 Train dialog->OCR (必須先輸入一元件名稱)

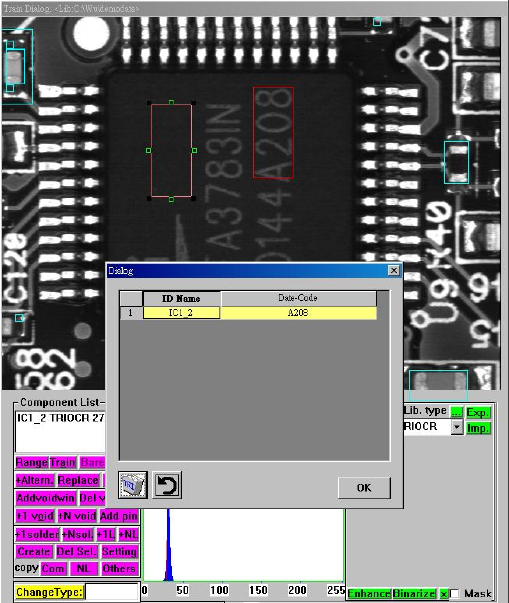

5.2 查看所有的 OCR 定義
9 在任一 OCR 檢測框測框之右下角按下點一下滑鼠右鍵查看所有定義的 OCR 檢測框
73
5.3 檢測
9 如果檢測的結果為不符合的話，可以選擇[Manual Train]、[Auto Train]或[OK]來將此檢測框
更新其代碼。
74
5.4 Runtime inspect
9 讀取條碼，例：123456
R:\AOI_REPAIR_DATA\DATECODE\123456.txt
TR-7100 Repair Station
Verify and correct code,
R:\AOI_REPAIR_DATA\DATECODE\datecode.txt
5.5 OCR / datecode － Auto Train 使用者視窗操作
在建立 OCR Component 時，Inspect Box 請圍繞住欲辨識的 datecode 字串，當按下執行
75
