德律-AOI-TR-7100程式撰写流程(炉後) - 第78页
78

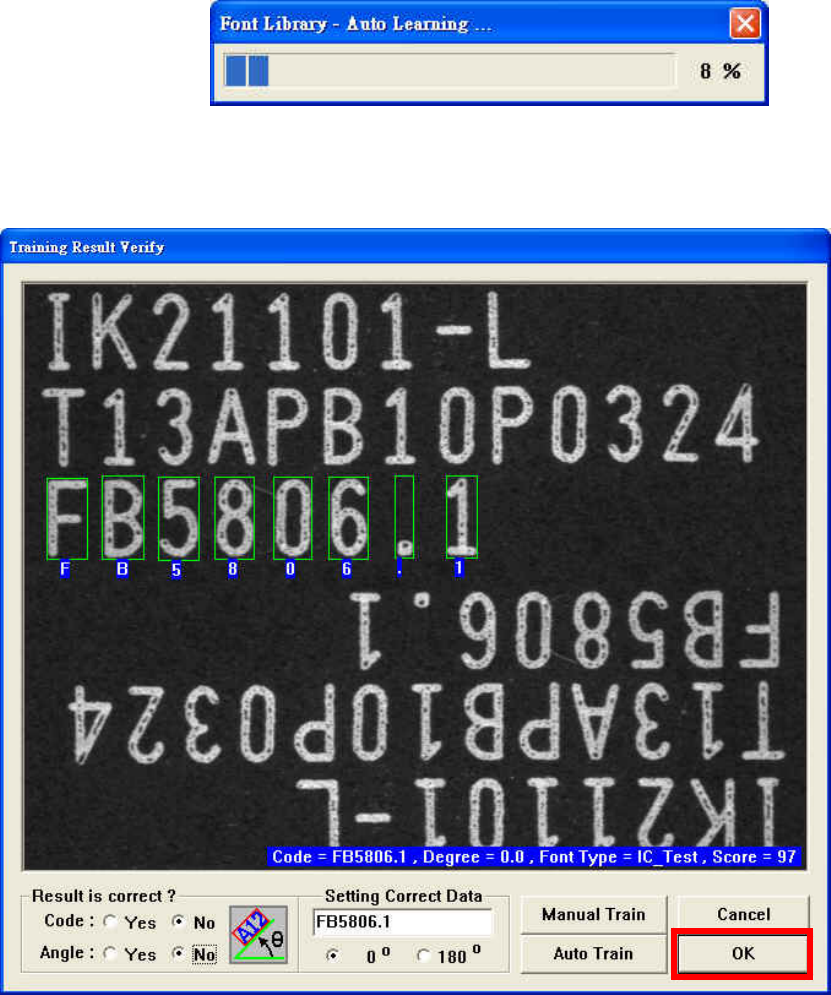

自動學習完成後，再次確認辨結果是否成功，如成功則按下「OK」按鈕以完成「OCR Train」
的動作。
當自動學習所辨識出來的結果，依然是辨識失敗時，一般有可能為檢測框包的太小或大部
份皆為影像在不清析的狀況下所發生，此時有三種解決方式：
(1) 有可能是字串影像不清楚或雜訊太多所造成自動學習不佳，可選擇另一電路板上相同
datecode 清楚的字串影像來教導。
(2) 可選擇「Manual Train」進入 Train 內部教導視窗來強制做字型的細部教導，以一個個字型
的建立來達到需求。
(3) 當檢測框包的太小時，自動程式無法正確取得字元的邊界點，此時按下「Cancel」按鈕，
再重新調整框大小，再進入「Auto Train」做學習及字型教導。
77
78
5.6 OCR / datecode －Train 內部教導視窗操作
名詞定義及表示：
Training－教導 Run Time－即時 CheckSum－比對條件
Font Library－字型庫 Name－Component ID Code－Date-Code 日期碼
Font ype－字型種類 Character－字元 Tools－OCR 工具

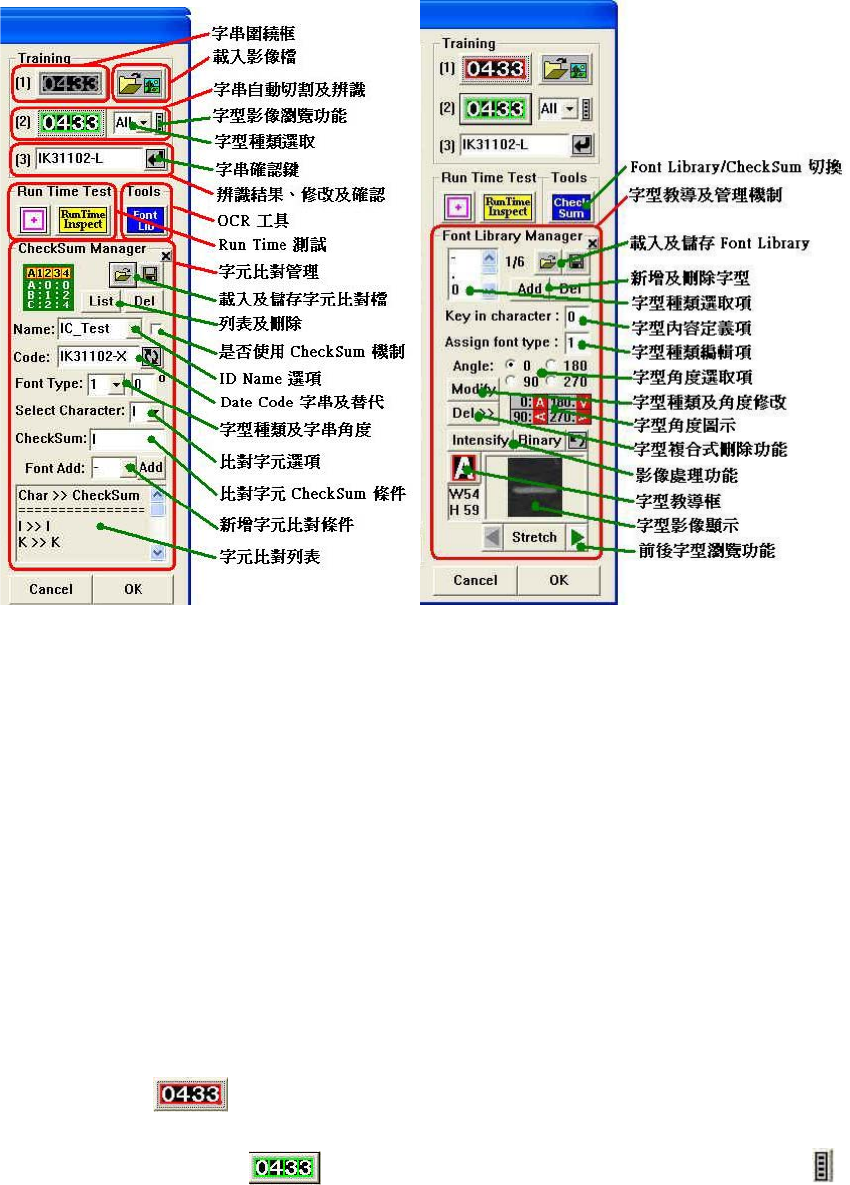

進入 Train 視窗，主要功能項可區分成四大部份：
(1) Training
教導功能
當建立 OCR Component 後，進入 Train Dialog 的第一步驟為自動產生字串角度、所屬字型
種類、及建立 CheckSum 比對資料。
可分成三步驟來進行：
c 字串圍繞框 －框選欲辨識的字串，進入 Training Dialog 時，系統將自動啟動此功能，
框選時請以緊密圍繞的方式框住字串，以利字串自動切割及辨識。
d 字串自動切割及辨識 －自動計算字串方向及角度。利用字型影像瀏覽 或字型下拉表
指定字型種類、或撰擇「All」以自動判定所屬之字型種類、自動計算出字元與字型間之縮
放比例，以取得辨識字元寬度及高度。下圖為利用字型影像瀏覽按鍵來顯示已教導之字型
種類，當按下 OK 後可選定字型種類。
79
