多聯板製作 旋轉元件角度 鏡射 正 / 反面互換 將元件名稱套用多聯板的編號 插入一列 刪除一列 勾選後， AOI T ab le 裡的 CAD 資料可直接修改 複製 貼上 剪下 設置板子的長寬 讀取 BOM 表（板子實際零件的資料，讀取格式如下所述） 正 / 反面 Check 設置旋轉角度為順時針或逆時針 BOM 表格式： TR7100 第一行為固定格式 R12 C16 板 子實際零件的名稱 8 SOP6 資 料下方不可有空白字元存在…
若是左、右或是上、下相對位置相反，可點選 Mirror（鏡射）來使元件更改相對位置，唯獨在
點選 Mirror（選擇為左、右或是上、下）後（如下圖所示），所有元件會被鏡射到 Bottom 面，
所以還要再點選 T/B Change 把它改回 Top 面，因為系統默認的都是 Top 面。
元件分佈位置確認無誤後，即可進入下一個操作步驟。

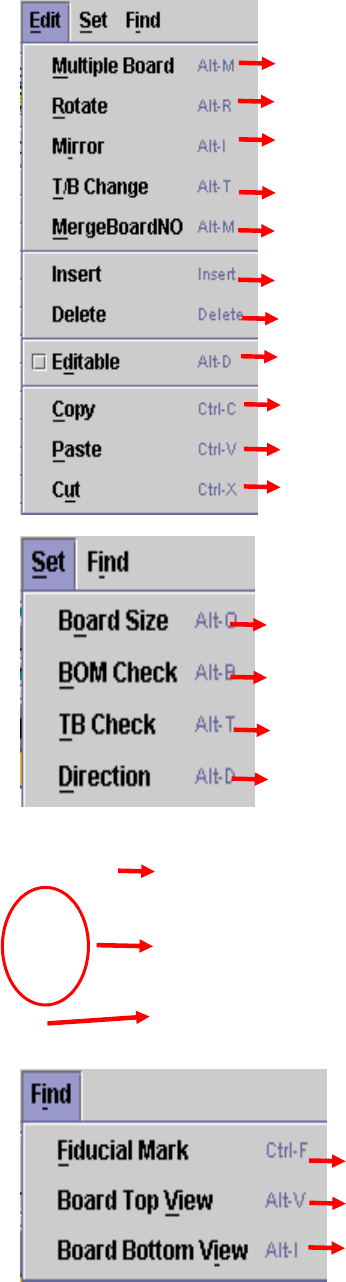

2.2 AOI Table 視窗細部功能說明
儲存檔案
另存新檔
關閉
7
多聯板製作
旋轉元件角度
鏡射
正/反面互換
將元件名稱套用多聯板的編號
插入一列
刪除一列
勾選後，AOI Table 裡的 CAD 資料可直接修改
複製
貼上
剪下
設置板子的長寬
讀取 BOM 表（板子實際零件的資料，讀取格式如下所述）
正/反面 Check
設置旋轉角度為順時針或逆時針
BOM 表格式：
TR7100 第一行為固定格式
R12
C16 板子實際零件的名稱
8
SOP6
資料下方不可有空白字元存在
Fiducial Mark 製作
元件座標分佈圖（正面）
元件座標分佈圖（反面）
2.3 多聯板製作流程
點選 Multiple Board，開始多聯板製作流程（如下圖所示）；若為單板，則直接跳至 Fiducial
Mark 建立 來製作程式
輸入多聯板行數（Column(x)）以及列數（Row(y)）（如下圖所示）；若為同一方向之多聯板，
請勾選 All the same board
輸入行列數後，點選 OK，可看到如下圖所示的狀態（此圖假設為 2 列 3 行）。
