Multi-Gripper-Kit – Passe nden Anschlag auswählen 11 Wählen Sie: 1. Form A für lange Bauteile. 2. Form B für kurze Bauteile. 3. Form C für schmale, kurze Bauteile. 4. Form D für Bauteile mit Rahmen.
Multi-Gripper-Kit – Passenden Anschlag auswählen
10
– Passenden Anschlag auswählen
Das Bauteil muss mit einem Anschlag befestigt
werden, um den Greifer zu unterstützen.
Der Anschlag muss folgende Eigenschaften
haben:
▪ Form: Die Anschlagbreite muss kleiner als
die Bauteilbreite sein, ansonsten werden
die Zangen den Anschlag statt das Bauteil
greifen.
▪ Größe: Der Anschlag muss die korrekte
Höhe haben, damit die Zangen das Bauteil
an der gewünschten Position greifen
können.
Multi-Gripper-Kit – Passenden Anschlag auswählen
11
Wählen Sie:
1. Form A für lange Bauteile.
2. Form B für kurze Bauteile.
3. Form C für schmale, kurze Bauteile.
4. Form D für Bauteile mit Rahmen.
Multi-Gripper-Kit – Passenden Anschlag auswählen
12

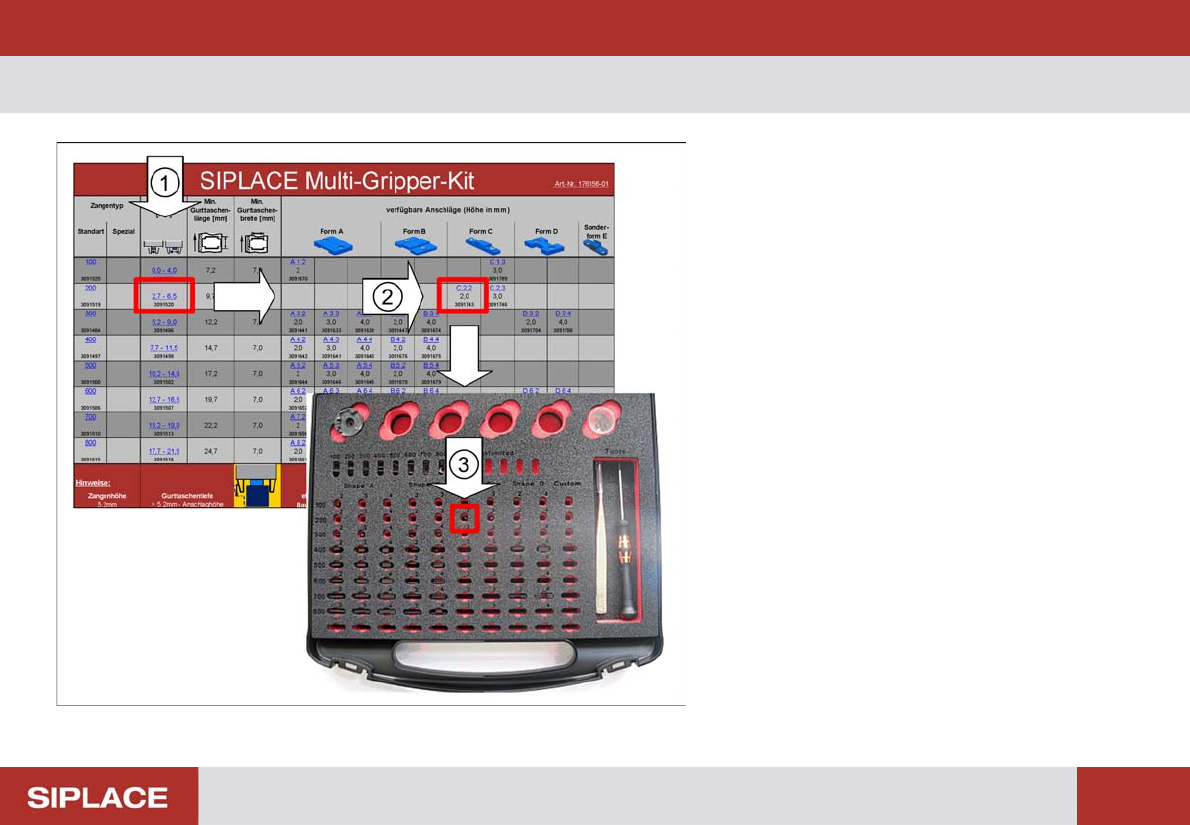

► Ermitteln Sie die entsprechende
Anschlaggröße. (1)
► Ermitteln Sie die entsprechende Form. (2)
► Nehmen Sie den Anschlag aus dem Koffer
heraus. (3)
