Multi-Gripper-Kit – Anschlag montieren
13
– Anschlag montieren

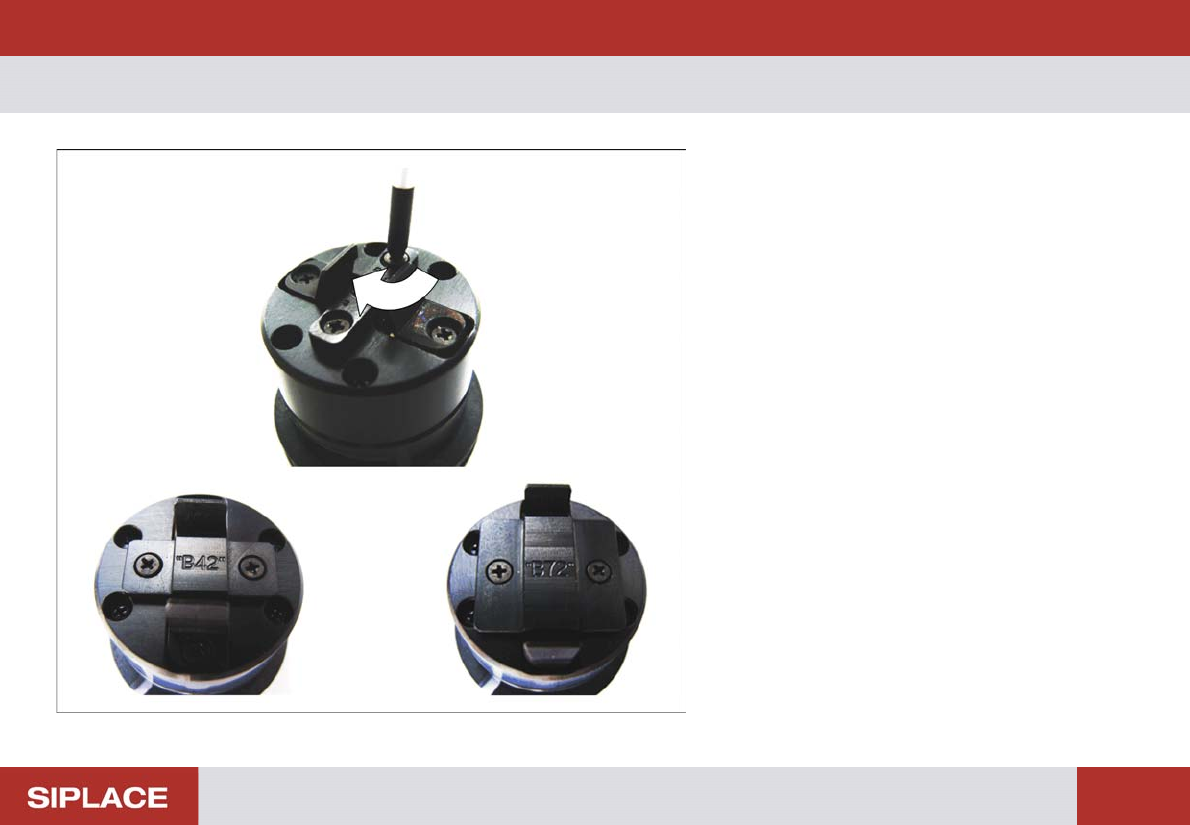

► Ziehen Sie den Anschlag auf dem Greifer-
Grundkörper fest.
Achtung:
Stellen Sie sicher, dass die eingravierte
7\Sbezeichnung auf der obere Seite des
$Qschlags sichtbar ist.
Warnung:
Entfernen Sie niemals die vier Schrauben auf
dem Greifer-Grundkörper, ansonsten könnte
der Greifer-Grundkörper beschädigt werden.
Hinweis:
Für Langzeitanwendungen empfehlen wir, die
Schrauben mit einem Drehmomentschlüssel
und einem Anzugsdrehmoment von 12 Ncm
festzuziehen.
Multi-Gripper-Kit – Greifer überprüfen
14
– Greifer überprüfen
Bevor der Greifer an der Linie eingesetzt wird,
sollten Sie überprüfen, ob der Greifer wirklich
das gewünschte Bauteil greift.
► Stellen Sie das Bauteil auf den Greifer.
► Nehmen Sie eine Pinzette und pressen Sie
die Zangen fest zusammen.
► Drehen Sie den Greifer mit dem Bauteil
nach unten um.
Wenn das Bauteil vom Greifer sicher gehalten
wird, kann der Greifer an der Linie eingesetzt
werden.
Multi-Gripper-Kit – Ersatzteile bestellen und Programmierung
15
– Ersatzteile bestellen und Programmierung
Das SIPLACE Multi-Gripper-Kit ist ein ausbaufähiges System. Alle Einzelteile und Ersatzteile können bestellt werden.
Zur Bestellung von Greifer-Zangen oder Anschlägen wählen Sie die Artikelnummer in der Tabelle des Einlageblatts aus.
Beispiel:
Sie brauchen einige Anschläge der Form A, Größe 3 für Zangentyp 300.
► Suchen Sie in der Tabelle: Spalte Form A - Reihe Zangentyp 300 – Größe 3.0
Ersatzteil Artikel Nr.
Greifer-Grundkörper 3084165
SIPLACE Multi-Gripper-Kit SAP-Nummer 0177137-01
Zangen siehe Artikelnummer in Tabelle
Anschläge siehe Artikelnummer in Tabelle
1. Ersatzteiltyp (nur Anschläge)
2. Ersatzteilgröße
3. Artikelnummer des Ersatzteils
In diesem Fall ist die komplette Artikelnummer
des Ersatzteils 0177137-01 3091633.
