Multi-Gripper-Kit – Übersicht 7
Multi-Gripper-Kit – Übersicht
6
– Übersicht

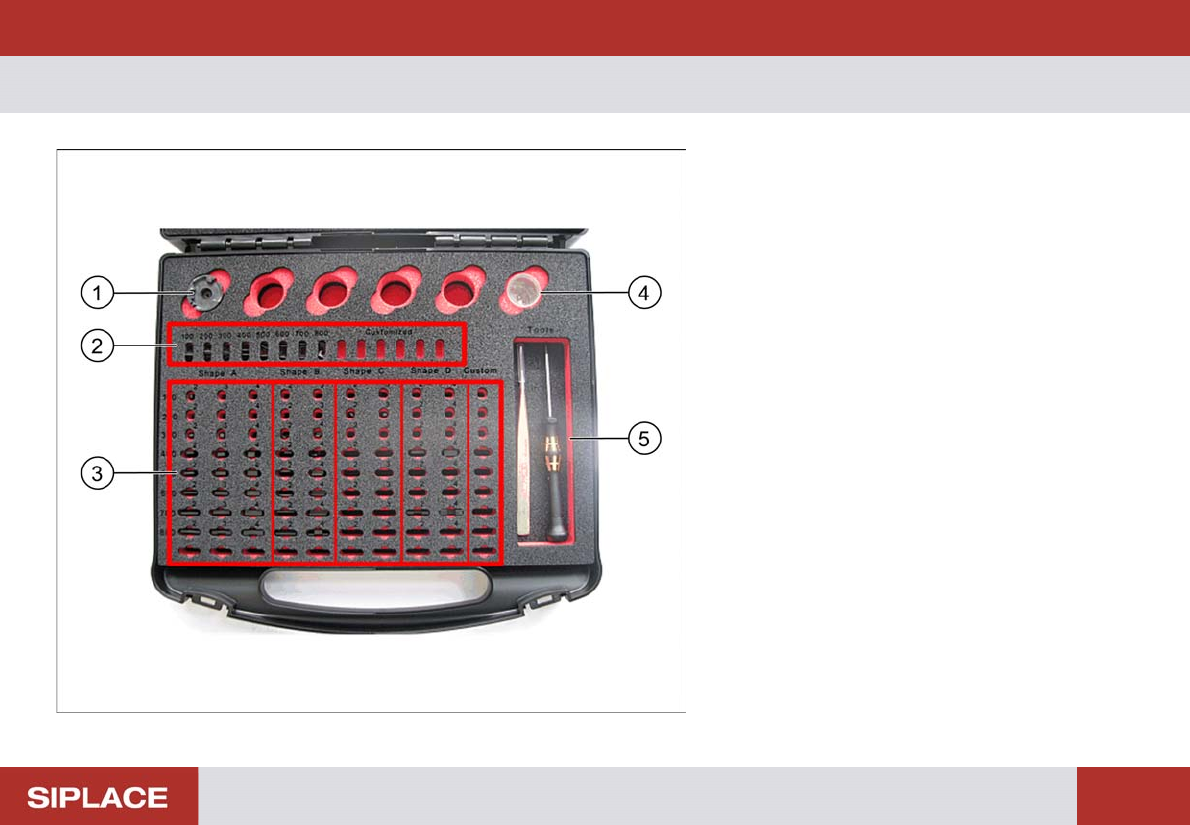

SIPLACE Multi-Gripper-Kit
Artikelnummer 176156
1. Greifer-Grundkörper
2. Greifer-Zangen
3. Anschläge
4. Schrauben (Kreuzschlitz-Senkkopf-
schrauben M1,6x5)
5. Werkzeuge (Pinzette und Schrauben-
dreher PH00)
Multi-Gripper-Kit – Übersicht
7
Multi-Gripper-Kit – Passende Zangen auswählen
8
– Passende Zangen auswählen

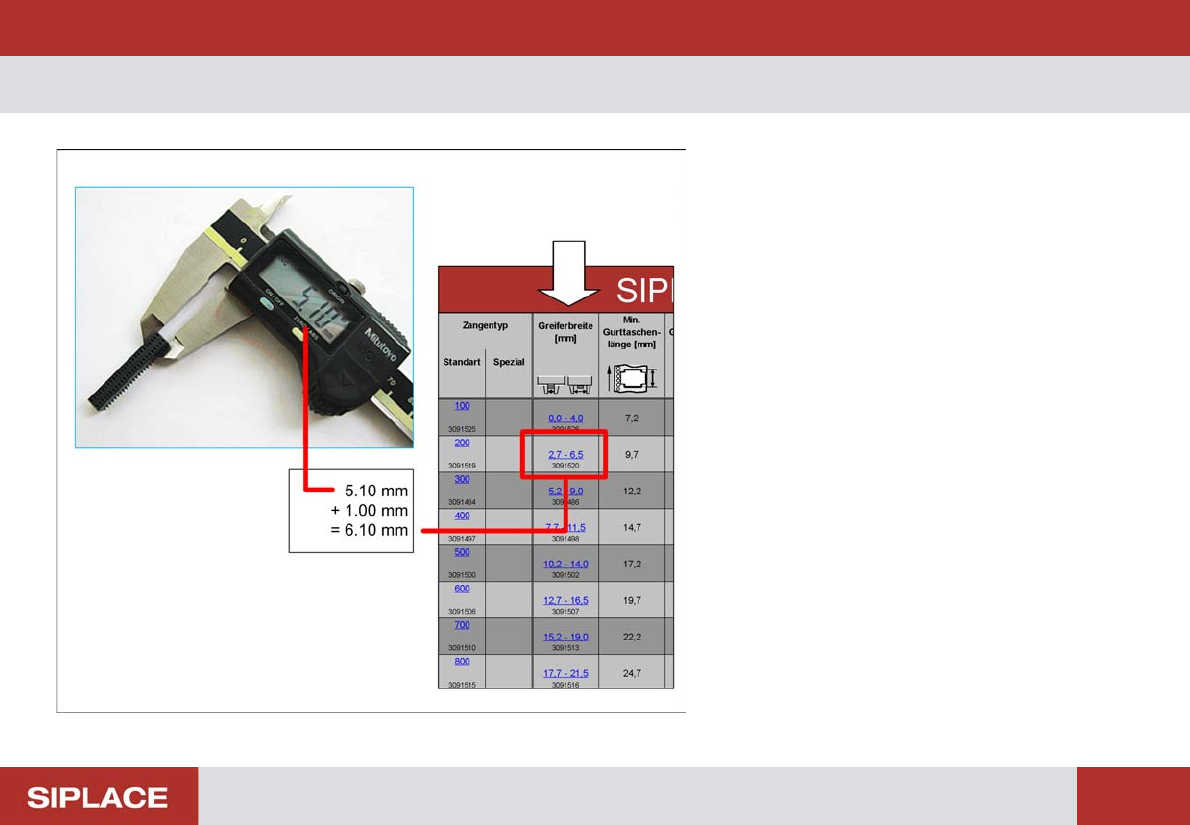

► Messen Sie das Bauteil an der Position, an
der Sie es später greifen wollen.
► Fügen Sie 1 mm zu dem gemessen Wert
dazu, damit der Greifer das Bauteil greifen
kann. Abhängig von der Genauigkeit Ihrer
Maschine, kann dieser Toleranzwert
möglicherweise größer sein.

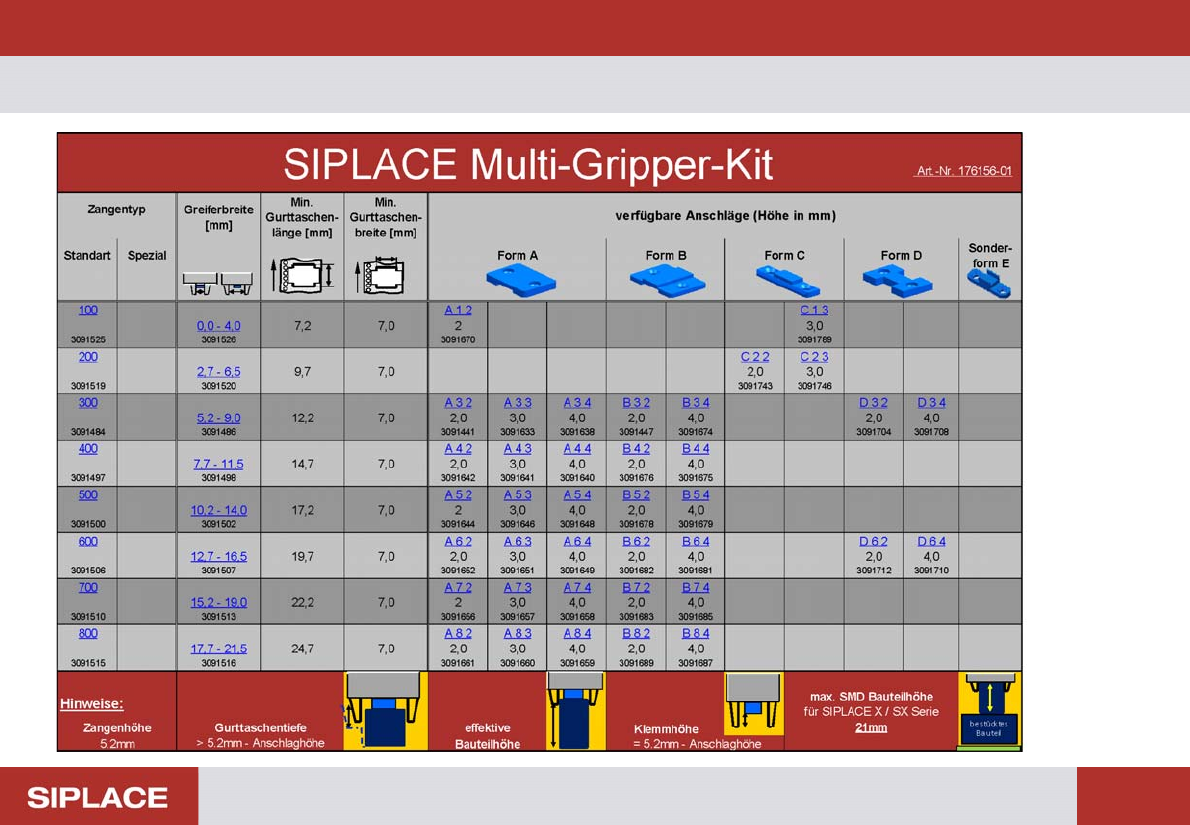

► Wählen Sie die Zangen in der Tabelle aus.
