JUTZE Edge 设备操作手册 - 第11页

第三章 基本操作 V 7.0.4584.0-1 www .jutze. com.cn 1 1 / 39 3.2 执行归零 3.2.1 软件主界面出 现 “ 等待伺服 马达启动” 字样 （如下图） 。 此时 按下 Servo On 按钮， 启动 伺服。 注意：软件 主界面左上方 （下图红框标 识区域）为设 备信息窗口， 用来显示当前 设备所处状态 。 此处的信息 对了解设备当 前状态以及对 设备做下一步 操作有着重要 作用。 3.2.2 …

100%1 / 39
第三章 基本操作 V 7.0.4584.0-1
www.jutze.com.cn 10
/
39
第三章 基本操作
3.1 开机

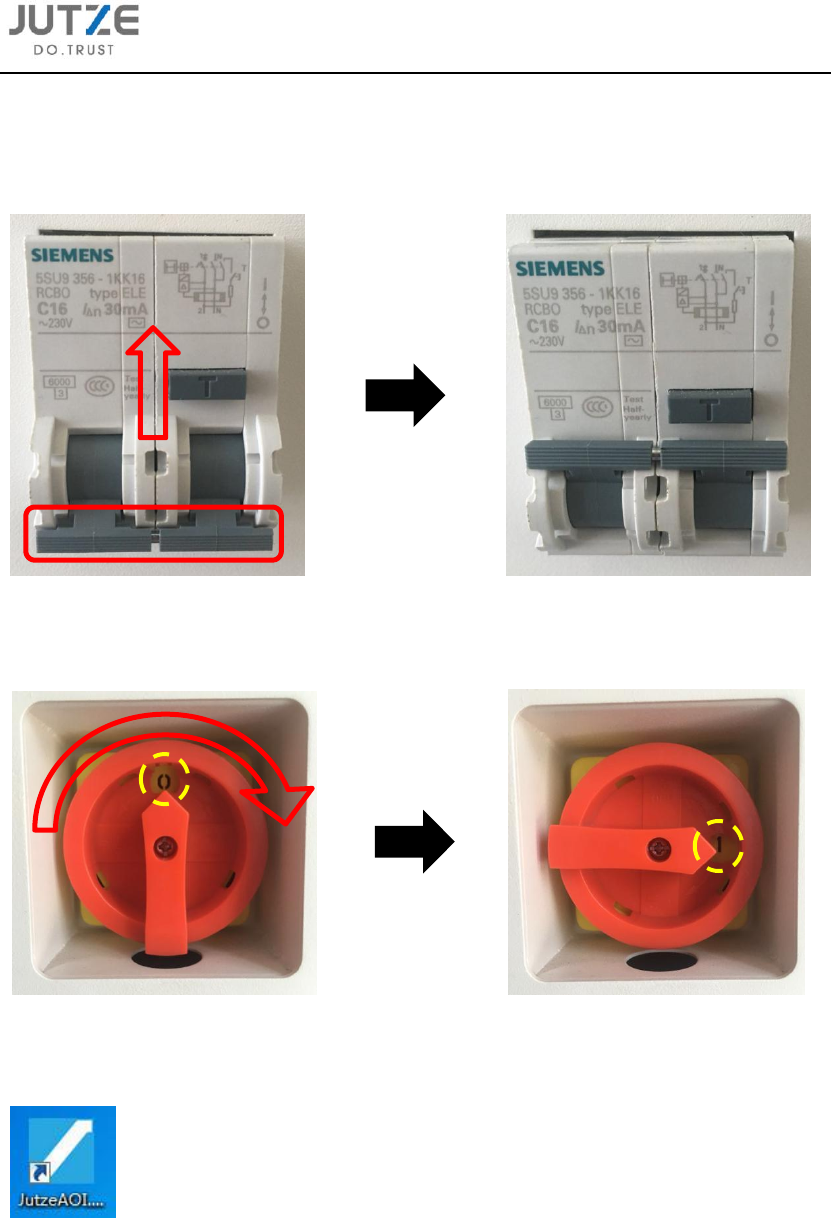

3.1.1 在确认通电通气正常，设备无异常后，打开（向上推）空气开关。
3.1.2 然后顺时针旋转万转开关，使开关从“O”档切换到“I”档。此时设备开启，同时设备
电脑自动开机。
3.1.3 设备电脑开机完成后，在 Windows 系统桌面双击应用程序 JutzeAOI.exe 的快捷方式（如
下图），开启软件。进入软件主界面，完成开机操作。
第三章 基本操作 V 7.0.4584.0-1
www.jutze.com.cn 11
/
39
3.2 执行归零

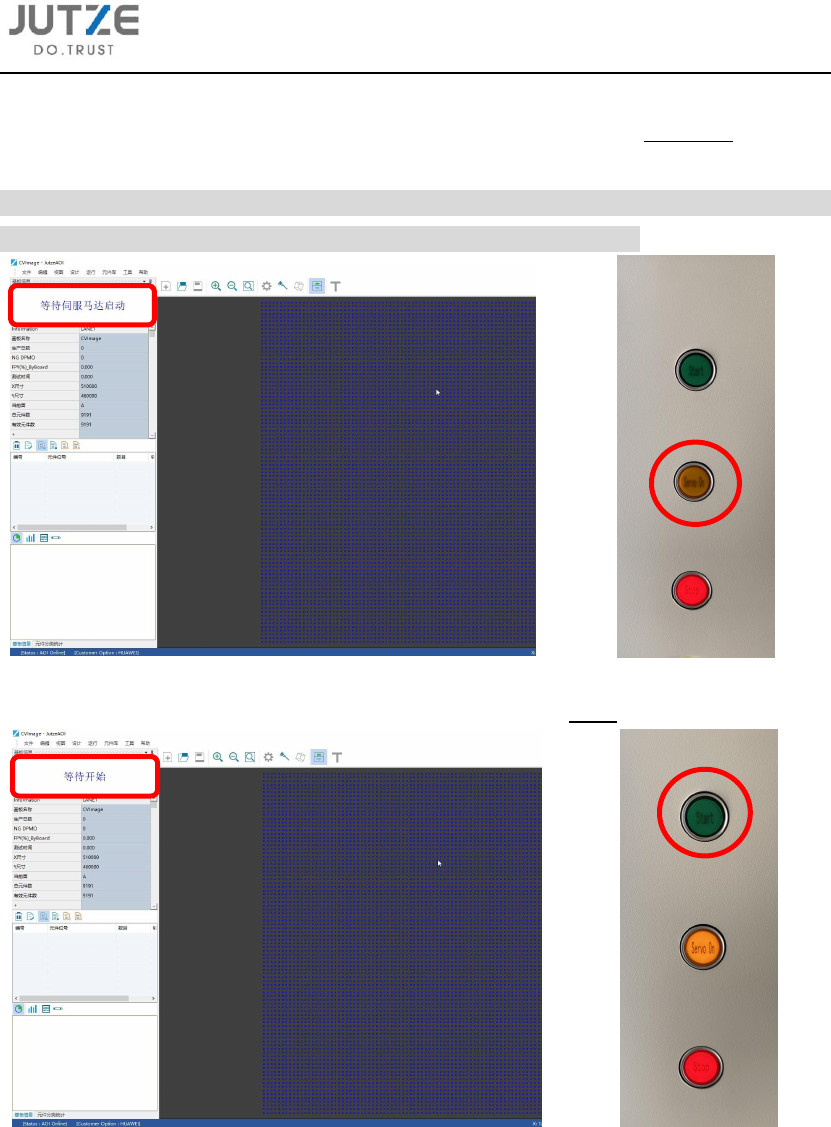

3.2.1 软件主界面出现“等待伺服马达启动”字样（如下图）。此时按下 Servo On 按钮，启动
伺服。
注意：软件主界面左上方（下图红框标识区域）为设备信息窗口，用来显示当前设备所处状态。
此处的信息对了解设备当前状态以及对设备做下一步操作有着重要作用。
3.2.2 启动伺服后，设备信息窗口显示“等待开始”，此时按下 Start 按钮。
第三章 基本操作 V 7.0.4584.0-1
www.jutze.com.cn 12
/
39
3.2.3 设备信息窗口显示“马达归零”（①），Stop 按钮灯灭，Servo On 按钮和 Start 按钮灯
亮（②）。设备 X 和 Y 伺服执行归零动作，待设备信息窗口显示“停止”（③），归零完成。
②
3.3 调用程序
3.3.1 点击软件主界面菜单指令栏文件 - 打开，进入程序选择界面。选择调用的程序后，点击打开。
