1-12 气路图及实际贴装图 5OM-1752 1306-002 定位单元 ( 实际贴装图 ) 防掉落单元用 No. Name Q’ty No. Name Q’ty No. Name Q’ty No. Name Q’ty 7 Solenoid V alve 1 9 Cylinder 2 10 Solenoid V alve 1 11 Cylinder 2 9 7 9 9 10 11 11
1-11
气路图及实际贴装图
5OM-1752
1306-002
定位单元 ( 实际贴装图 )
9
7
9
9
No. Name Q’ty No. Name Q’ty No. Name Q’ty No. Name Q’ty
7 Solenoid Valve 1
9 Cylinder 2

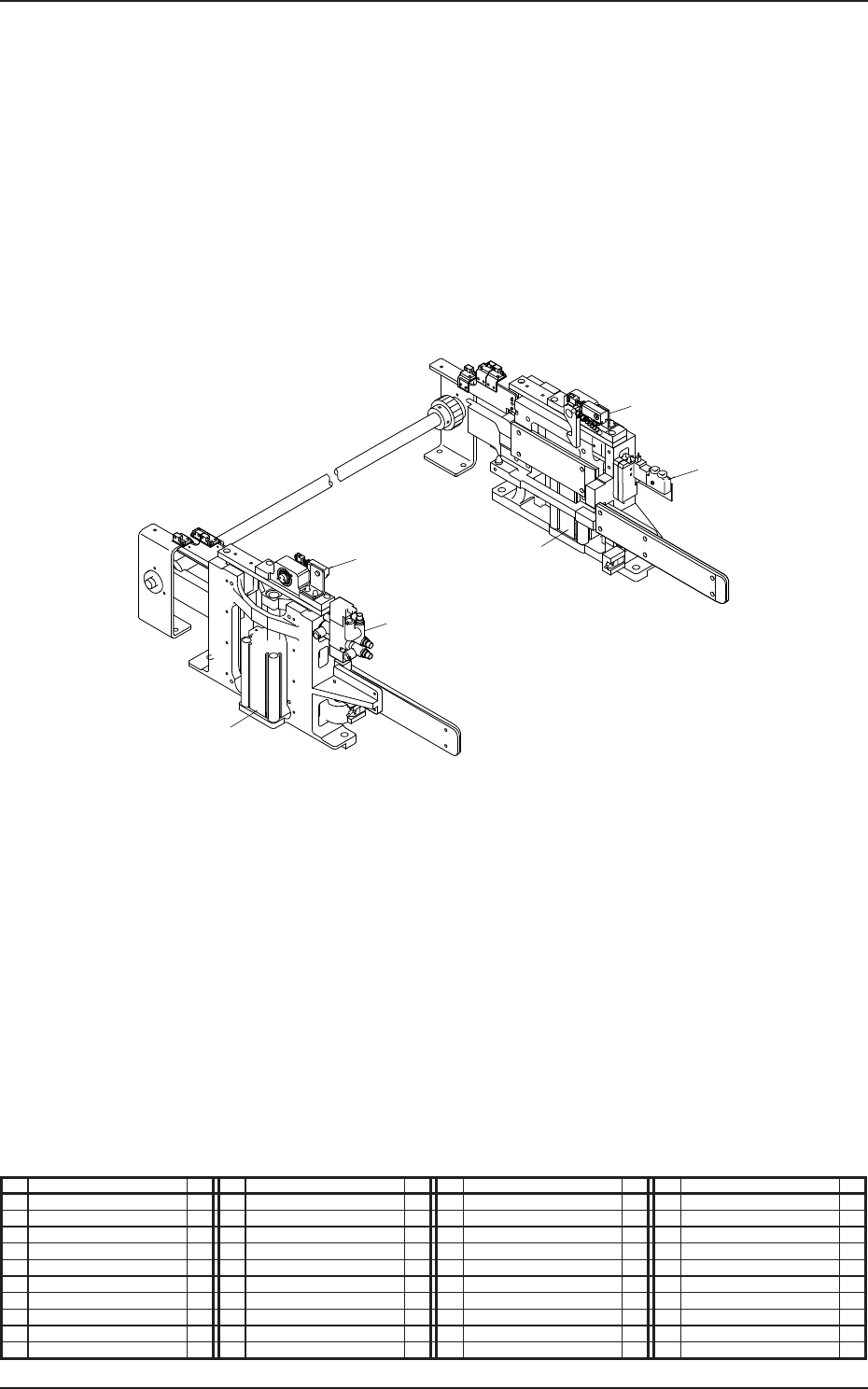

1-12
气路图及实际贴装图
5OM-1752
1306-002
定位单元 ( 实际贴装图 ) 防掉落单元用
No. Name Q’ty No. Name Q’ty No. Name Q’ty No. Name Q’ty
7 Solenoid Valve 1
9 Cylinder 2
10 Solenoid Valve 1
11 Cylinder 2
9
7
9
9
10
11
11
1-13
气路图及实际贴装图
5OM-1752
1306-002
吸嘴储料器 ( 气路图 )
8
4
5
6
2
3
9
1
Stocker 1 U/D
From Main Body
Shutter 1 Open / Close
No. Name Q’ty No. Name Q’ty No. Name Q’ty No. Name Q’ty
1 Tube
φ
8 1
2 Tube
φ
6 1
3 Tube
φ
4 1
4 Solenoid Valve 1
5 Cylinder 1
6 Cylinder 1
8 Needle 1
9 Union Y 1
