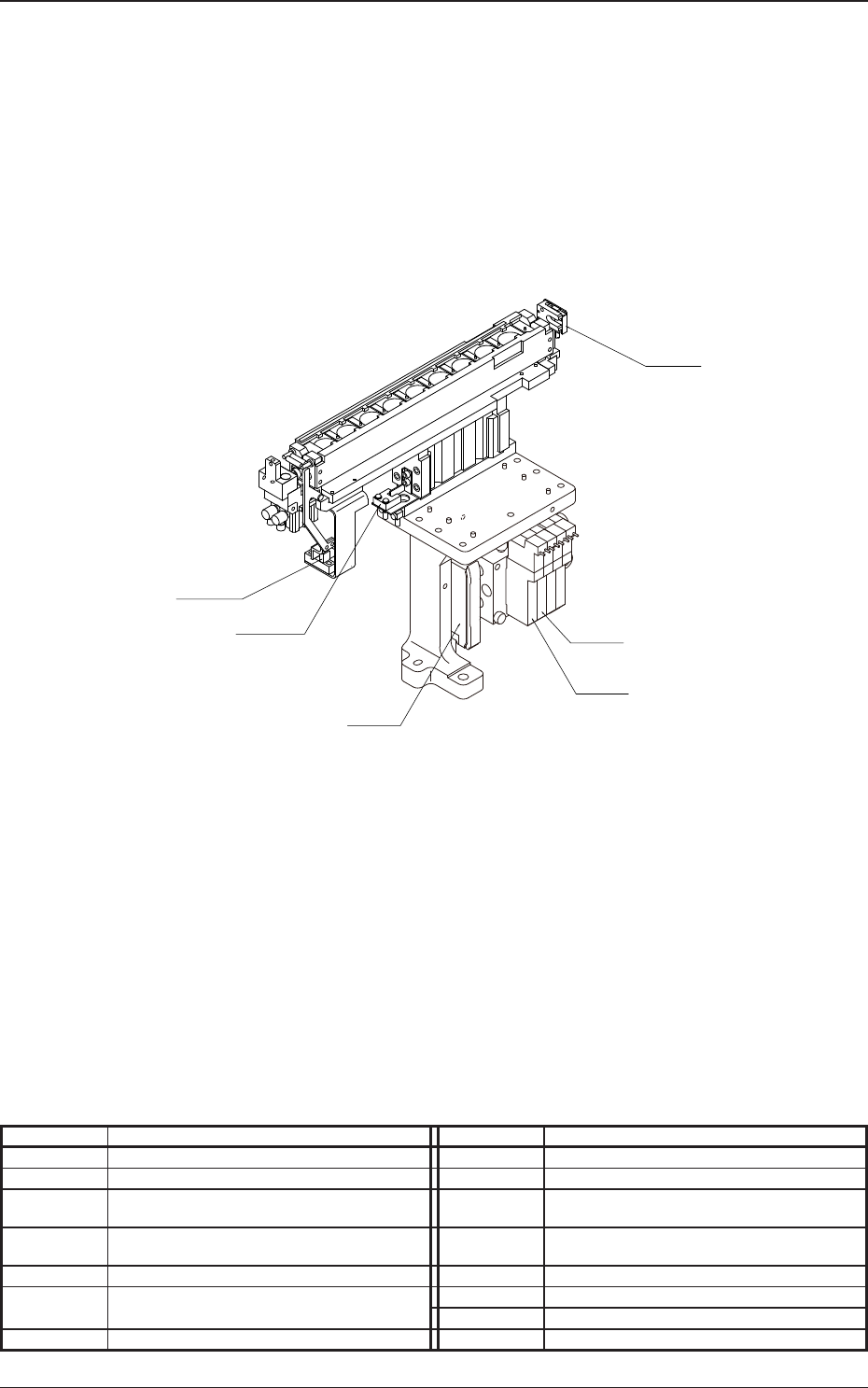

传感器及负载配置图
5OM-1752
1306-002
B_DWN1
B_SH1
Y_UP1
Y_SH
B_CMP1
B1611
Symbol Name Symbol Name
Y_SH Nozzle Stocker 2 Shutter Open/Close 1
Y_UP1
Multi Function Nozzle Stocker 2 Ascending 1
B_DWN1 Multi Function Nozzle Stocker 2
Unit Lower Limit Detection 1
B_SH1 Multi Function Nozzle Stocker 2
Shutter Close Check 1
B_CMP1
Multi Function Nozzle Stocker 2 Clamp Check 1
B_1611
Multi Function Nozzle Stocker 2
Setup Error Detection
