CM402-L Parts list-mechanical20120828 - 第370页

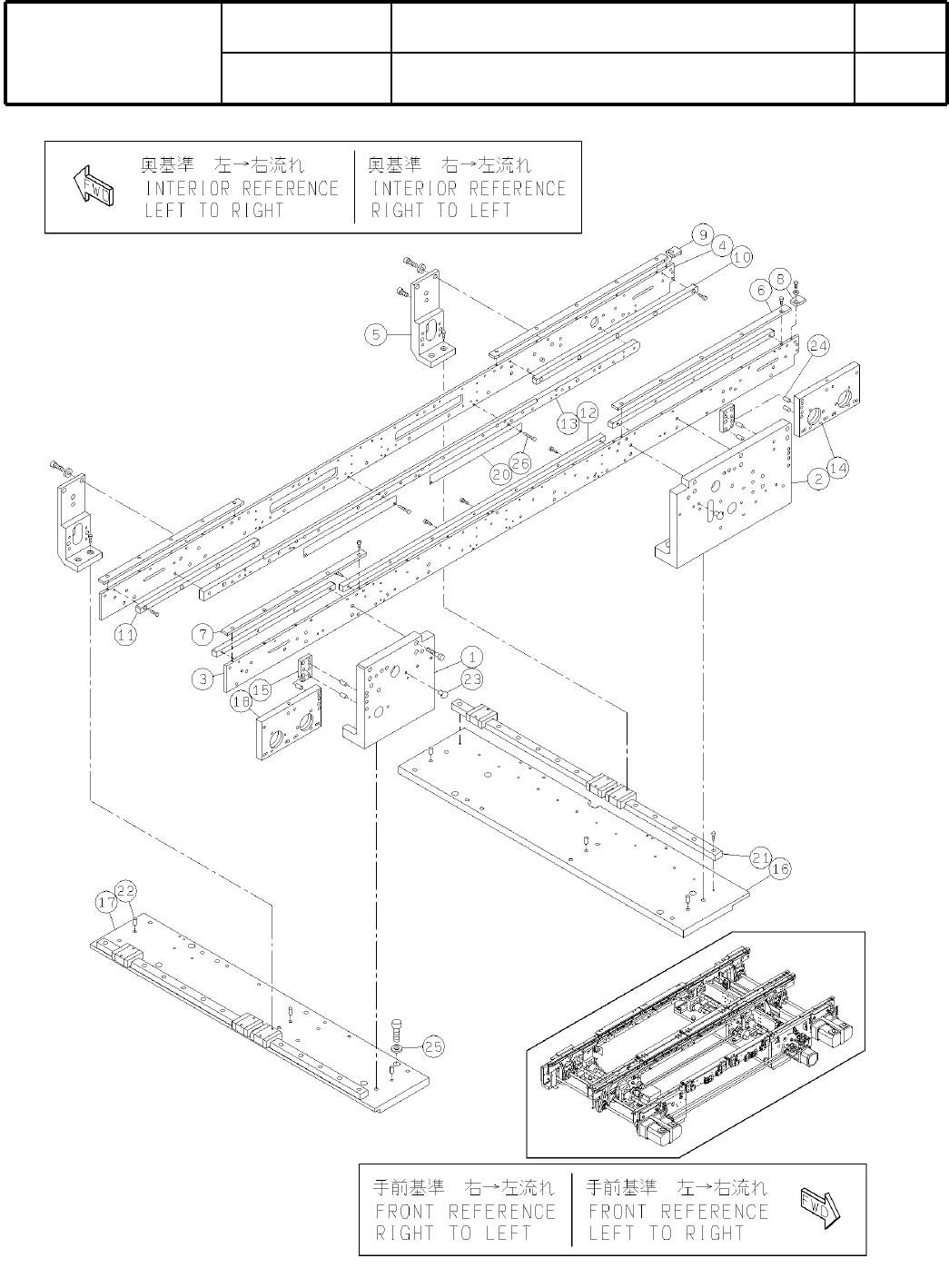

37-A デュアルコンベアR Dual Conveyor R パーツレイアウト Ki t N o . キット 品番 Kit N am e キット名称 N610001651AA ｾｸｼｮﾝNo. PARTS LAYOUT Section No. - - S145 ( KN610001651AA-27-1 )
Ref
No.
Remarks
R
1
Q'ty
36-M
デュアルコンベアL
Dual Conveyor L
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
N610001650AA
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
DOG
1
1 N210003550AA
DOG
1
2 N210003552AA
BRACKET
1
3 N210003556AA
BRACKET
1
4 N210003562AA
BRACKET
2
5 KXFB04W9A00
BRACKET
2
6 KXFB04WAA00
BRACKET
1
7 N210003567AA
BRACKET
1
8 KXFB04WCA00
DOG
1
9 N210003575AA
PLATE
2
10 N210003580AA
BRACKET
1
11 N210003594AA
BOLT
2
12 N510062931AA P=1CAP M4X10-10.9(Trivalent blue plated)
CYLINDER
1
13 KXF0DY80A00 CU16D-T2365-55(DDA)
SENSOR(350mm)
1
14 N610001726AA
SENSOR(600mm)
1
15 N610001686AA
SENSOR(600mm)
1
16 N610001687AA
SENSOR(400mm)
1
17 N610001689AA
SENSOR(200mm)
1
18 N610001729AA
GUIDE
1
19 N210006959AA
SCREW
2
20 N510018251AA
Cross recessed Truss head machine screw M3X5-4.8 A2J (Trivalent)
JOINT
2
21 KXF02T9AA00 M-5HL-4
S144
--
( KN610001650AA-29-13 )
37-A
デュアルコンベアR
Dual Conveyor R
パーツレイアウト
Ki
t
N
o
.
キット
品番
Kit Name
キット名称
N610001651AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
S145
( KN610001651AA-27-1 )
Ref
No.
Remarks
R
1
Q'ty
37-A
デュアルコンベアR
Dual Conveyor R
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
N610001651AA
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
BRACKET
1
1 N210003934AB
BRACKET
1
2 N210003935AB
FRAME
1
3 N210003951AC
FRAME
1
4 N210013659AB
BLOCK
2
5 N210008246AA
GUIDE
4
6 KXFB04UJA00
GUIDE
4
7 KXFB04UKA00
GUIDE
2
8 KXFB04ULA00
GUIDE
2
9 KXFB04UMA00
GUIDE
4
10 N210007900AA
GUIDE
4
11 N210007901AA
FRAME
1
12 N210008251AA
FRAME
1
13 N210003966AA
PLATE
1
14 N210003917AA
PLATE
2
15 N210003918AA
PLATE
1
16 N210003516AA
PLATE
1
17 N210003518AA
PLATE
1
18 N210003919AA
CLAMPER
2
20 N210044928AA
LINEAR-WAY
2
21 N510015539AA LWLC15C3R540BS1E039
PIN
6
22 KXF0CXJAA00 1017003-50010
BOLT
4
23 N510017534AA
Hexagon socket button head screw M4X6-10.9 A2J (Trivalent)
PIN
8
24 KXF02YFAA00 MS5-10
WASHER
8
25 KXF0DYHGA00 WSSB16-8-3
BOLT
4
26 N510000307AA
Hexagon socket button head screw M3X20 Steel Black oxide finish 12.9
S146
--
( KN610001651AA-27-1 )
