Ref No. Remark s R 1 Q'ty 37-H デュアルコンベアR Dual Conveyor R ｲﾗｽﾄ No. Part No. 品 名 品番 数量 R 2 パーツリスト Kit N o . キット品 番 Kit Name キット名称 N610001651AA Part Nam e 備 考 ｾｸｼｮﾝNo. PARTS LIST Section No. R 3 DOG 1 1 N210003550AA DO…

100%1 / 448
37-H
デュアルコンベアR
Dual Conveyor R
パーツレイアウト
Ki
t
N
o
.
キット
品番
Kit Name
キット名称
N610001651AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
S159
( KN610001651AA-27-8 )
Ref
No.
Remarks
R
1
Q'ty
37-H
デュアルコンベアR
Dual Conveyor R
ｲﾗｽﾄ
No.
Part No.
品　　名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
N610001651AA
Part Name
備　　　考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
DOG
1
1 N210003550AA
DOG
1
2 N210003552AA
BRACKET
1
3 N210003556AA
BRACKET
1
4 N210003562AA
BRACKET
2
5 KXFB04W9A00
BRACKET
2
6 KXFB04WAA00
BRACKET
1
7 N210003567AA
BRACKET
1
8 KXFB04WCA00
DOG
1
9 N210003575AA
PLATE
2
10 N210003580AA
BRACKET
1
11 N210003594AA
BOLT
2
12 N510062931AA P=1CAP M4X10-10.9(Trivalent blue plated)
CYLINDER
1
13 KXF0DY80A00 CU16D-T2365-55(DDA)
SENSOR(280mm)
1
14 N610003682AA
SENSOR(600mm)
1
15 N610001686AA
SENSOR(600mm)
1
16 N610001687AA
SENSOR(400mm)
1
17 N610001689AA
SENSOR(200mm)
1
18 N610001729AA
GUIDE
1
19 N210006959AA
SCREW
2
20 N510018251AA
Cross recessed Truss head machine screw M3X5-4.8 A2J (Trivalent)
JOINT
2
21 KXF02T9AA00 M-5HL-4
S160
--
( KN610001651AA-27-8 )

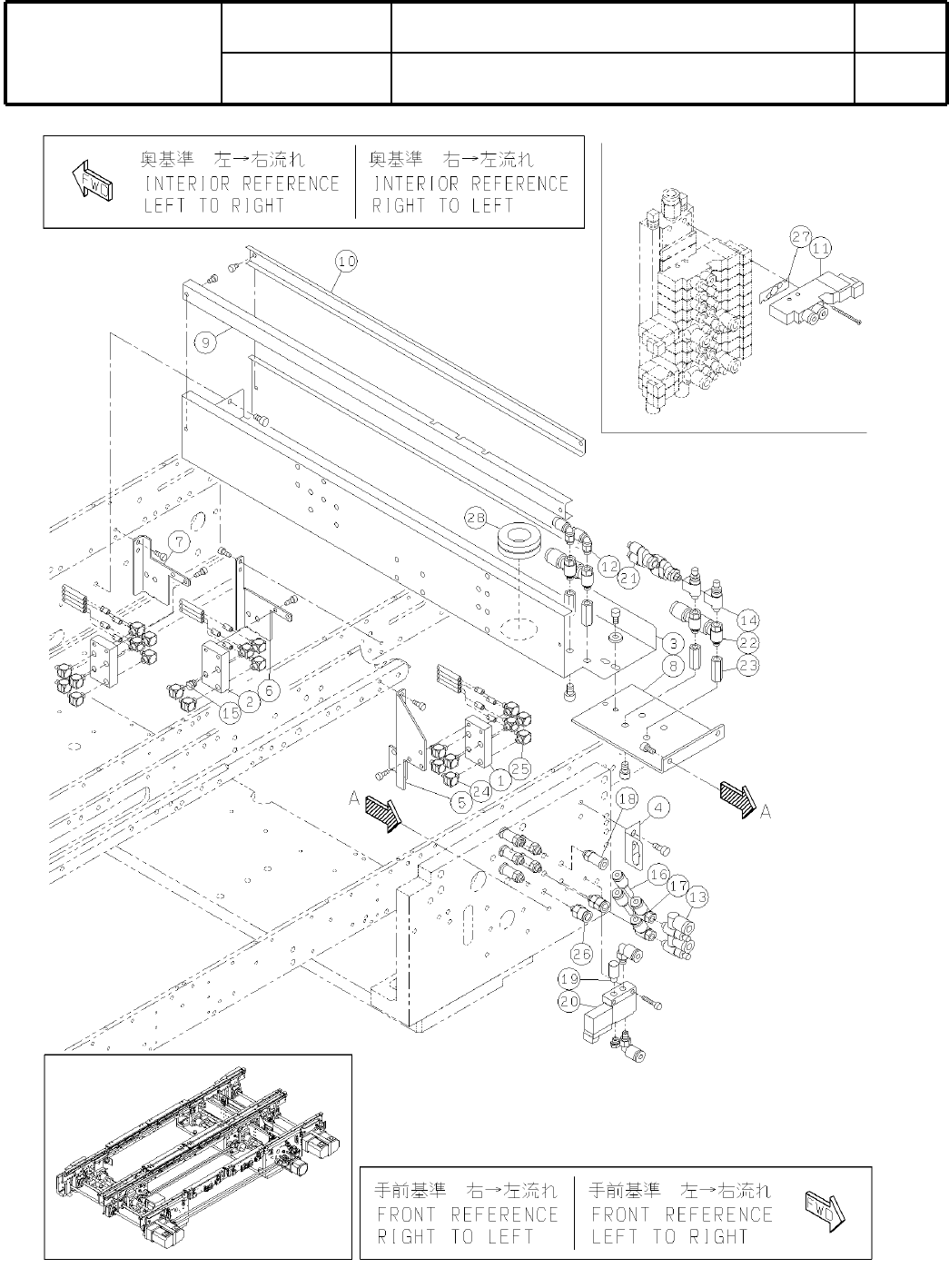

37-I
デュアルコンベアR
Dual Conveyor R
パーツレイアウト
Ki
t
N
o
.
キット
品番
Kit Name
キット名称
N610001651AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
S161
( KN610001651AA-27-9 )
