MODEL TCM-X300 0306-001 194 ࠳ࠬ࠻ࡏ࠶ࠢࠬㇱ DUST BOX SECTION Fig. LB-1 ࠳ࠬ࠻ࡏ࠶ࠢࠬ Dust Box 45 43 42 24 25 23 22 21 31 30 29 27 32 7 37 36 35 32 2 4 5 16 15 14 9 11 8 26 1 2 41 41 4 5 12 13 34 33 46
MODEL TCM-X300
0306-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
193
L-6
502 630 000 7763 BOLT,HEX-SCT 8 812L--010-502
503 411 141 6705 WASHER SPR 5 8 812L--010-503
504 630 001 0220 WASHER 8 812L--010-504
512 630 000 7749 BOLT,HEX-SCT 4 812L--010-512
513 411 141 4107 WASHER V 5X10X1 4 812L--010-513
514 630 000 9293 MACHINE SCREW 8 812L--010-514
515 411 008 1706 WASHER SPR 4 8 812L--010-515
516 411 119 2104 WASHER V 4X9X0.8 8 812L--010-516
517 630 087 0015 MOTOR,AC 2 MFAN8,MFAN9,MRS14-TUL
812L--010-517
518 630 061 7429 ACCESSORY,MOT-M 2 812L--010-518
520 630 107 3859 BRACKET 1 812L--010-520
523 630 087 0299 BRACKET 2 812L--010-523
527 411 141 6705 WASHER SPR 5 4 812L--010-527
528 630 094 0879 BRACKET 1 812L--010-528
529 630 094 0886 BRACKET 1 812L--010-529
530 630 122 8471 NAME PLATE,NOTICE 1 812L--010-530
MODEL TCM-X300
0306-001
194

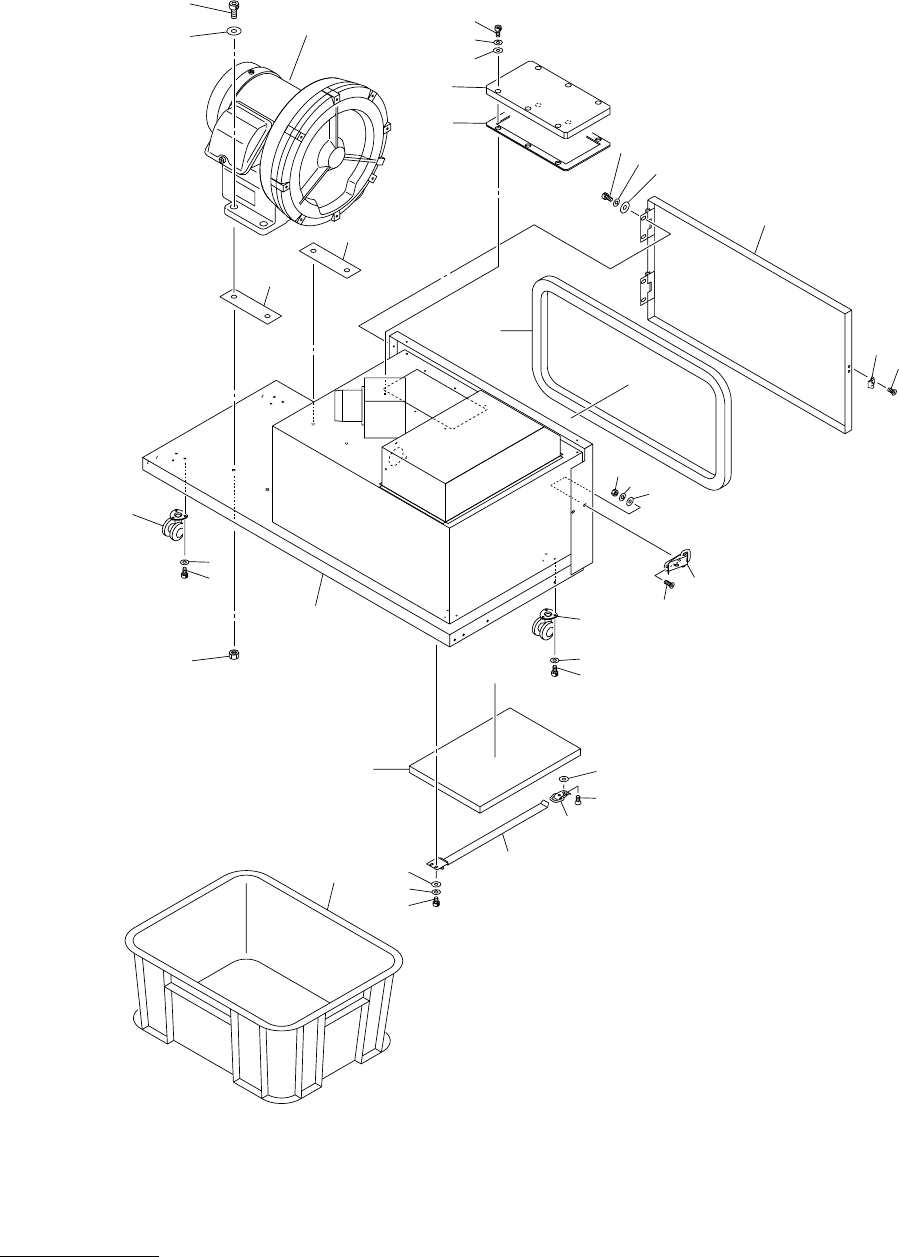

࠳ࠬ࠻ࡏ࠶ࠢࠬㇱ DUST BOX SECTION
Fig. LB-1 ࠳ࠬ࠻ࡏ࠶ࠢࠬ Dust Box
45
43
42
24
25
23
22
21
31
30
29
27
32
7
37
36
35
32
2
4
5
16
15
14
9
11
8
26
1
2
41
41
4
5
12
13
34
33
46
MODEL TCM-X300
0306-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
195
LB-1
1 630 118 3367 FRAME 1 812LB-010-001
2 630 116 0078 CASTER 4 812LB-010-002
4 411 141 2905 WASHER SPR 4 12 812LB-010-004
5 630 000 7619 BOLT,HEX-SCT 12 812LB-010-005
7 630 003 6206 MECH PARTS(LATEX SPONGE) 1 812LB-010-007
8 630 003 6718 AIR LINE EQPT 1 812LB-010-008
9 630 058 0259 BRACKET 1 812LB-010-009
11 411 141 3902 WASHER V 3X7X0.5 2 812LB-010-011
12 411 141 2806 WASHER SPR 3 2 812LB-010-012
13 630 000 7510 BOLT,HEX-SCT 2 812LB-010-013
14 630 003 6220 MECH PARTS(SNAP LOCKS) 1 812LB-010-014
15 411 002 2600 SCR FLT 3X6 2 812LB-010-015
16 411 141 4107 WASHER V 5X10X1 2 812LB-010-016
21 630 117 8226 SHEET 1 812LB-010-021
22 630 059 7189 PLATE 1 812LB-010-022
23 411 141 4107 WASHER V 5X10X1 6 812LB-010-023
24 411 141 6705 WASHER SPR 5 6 812LB-010-024
25 630 000 7763 BOLT,HEX-SCT 6 812LB-010-025
26 630 003 6503 MECH PARTS(CONTAINER) 1 812LB-010-026
27 630 097 5451 COVER 1 812LB-010-027
29 630 001 0220 WASHER 4 812LB-010-029
30 411 141 6705 WASHER SPR 5 4 812LB-010-030
31 630 000 7756 BOLT,HEX-SCT 4 812LB-010-031
32 630 003 6244 MECH PARTS(SNAP FASTENER) 1 812LB-010-032
33 411 002 2600 SCR FLT 3X6 2 812LB-010-033
34 411 108 7103 SCR FLT 3X10 2 812LB-010-034
35 411 141 3902 WASHER V 3X7X0.5 4 812LB-010-035
36 411 141 2806 WASHER SPR 3 4 812LB-010-036
37 411 140 9905 NUT HEX 3 4 812LB-010-037
41 630 087 6918 MECH PARTS(RUBBER PLATE) 2 812LB-010-041
42 630 116 3116 MOTOR,AC 1 M2,#VFC-408AN 812LB-010-042
43 411 141 4503 WASHER V 8X17X1.6 4 812LB-010-043
45 630 000 8043 BOLT,HEX-SCT 4 812LB-010-045
46 411 141 1007 NUT HEX 8 4 812LB-010-046
