MODEL TCM-X300 0306-001 Key No. P AR T No. P AR T NAME Q’ ty REMARKS NOTE 21 C-1 1 630 1 17 2385 GU ID E, LIN EAR 2 812C--010-001 2 630 000 7893 BO L T ,HEX-SCT 1 4 8 81 2 C- - 010-002 3 630 120 5960 M O T OR ,A C -SERVO…
MODEL TCM-X300
0306-001
20
ࡈࠖ࠳ࠠࡖ࠶ࠫㇱ FEEDER CARRIAGE SECTION
Fig. C-1 ࡈࠖ࠳ゲ㚟േㇱ Feeder Axis Driver
33
32
31
11
15
14
13
1
8
7
5
3
3
5
5
1
5
19
18
20
8
7
25
24
23
17
8
7
16
3
5
7
8
7
22
8
20
19
7
21
18
23
24
25
15
30
29
28
33
32
31
27
26
9
14
13
10
12
2
30
29
28
27
26
See Fig.L-1
Key No.9
MODEL TCM-X300
0306-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
21
C-1
1 630 117 2385 GUIDE,LINEAR 2 812C--010-001
2 630 000 7893 BOLT,HEX-SCT 148 812C--010-002
3 630 120 5960 MOTOR,AC-SERVO 3 812C--010-003
5 630 120 5984 MOTOR,AC-SERVO 5 812C--010-005
7 411 179 5107 BOLT HEX-SCT 10X20 180 812C--010-007
8 630 085 9058 MECH PARTS (CAP) 94 812C--010-008
9 630 106 6813 BASE 2 812C--010-009
10 630 117 2408 MOTOR,AC-SERVO 2 MSVM2(F1),MSVM3(F2),#B0340101
812C--010-010
11 630 106 6806 BASE 2 812C--010-011
12 630 117 2392 MOTOR,AC-SERVO 2 MSVM4(F3),MSVM5(F4),#B0340095
812C--010-012
13 411 141 4503 WASHER V 8X17X1.6 64 812C--010-013
14 411 141 3100 WASHER SPR 8 64 812C--010-014
15 630 000 8029 BOLT,HEX-SCT 64 812C--010-015
16 630 093 7121 PLATE 1 812C--010-016
17 630 108 1953 PLATE 1 812C--010-017
18 630 117 1074 PLATE(PLATE) 2 812C--010-018
19 630 034 8743 SHOCK ABSORBER 2 812C--010-019
20 411 141 4800 WASHER V 12X24X2.5 2 812C--010-020
21 630 093 7152 PLATE 1 812C--010-021
22 630 108 1960 PLATE 1 812C--010-022
23 411 141 6309 WASHER F 10X18X2 8 812C--010-023
24 411 141 3209 WASHER SPR 10 8 812C--010-024
25 630 000 8135 BOLT,HEX-SCT 8 812C--010-025
26 630 107 7093 WASHER 4 812C--010-026
27 630 116 4410 BOLT,HEX-SCT 4 812C--010-027
28 411 141 6309 WASHER F 10X18X2 24 812C--010-028
29 411 141 3209 WASHER SPR 10 24 812C--010-029
30 630 012 1704 BOLT,HEX-SCT 24 812C--010-030
31 411 141 6002 WASHER F 6X11.5X1.6 48 812C--010-031
32 411 141 3001 WASHER SPR 6 48 812C--010-032
33 630 000 7923 BOLT,HEX-SCT 48 812C--010-033
MODEL TCM-X300
0306-001
22
ࡈࠖ࠳ࠠࡖ࠶ࠫㇱ FEEDER CARRIAGE SECTION

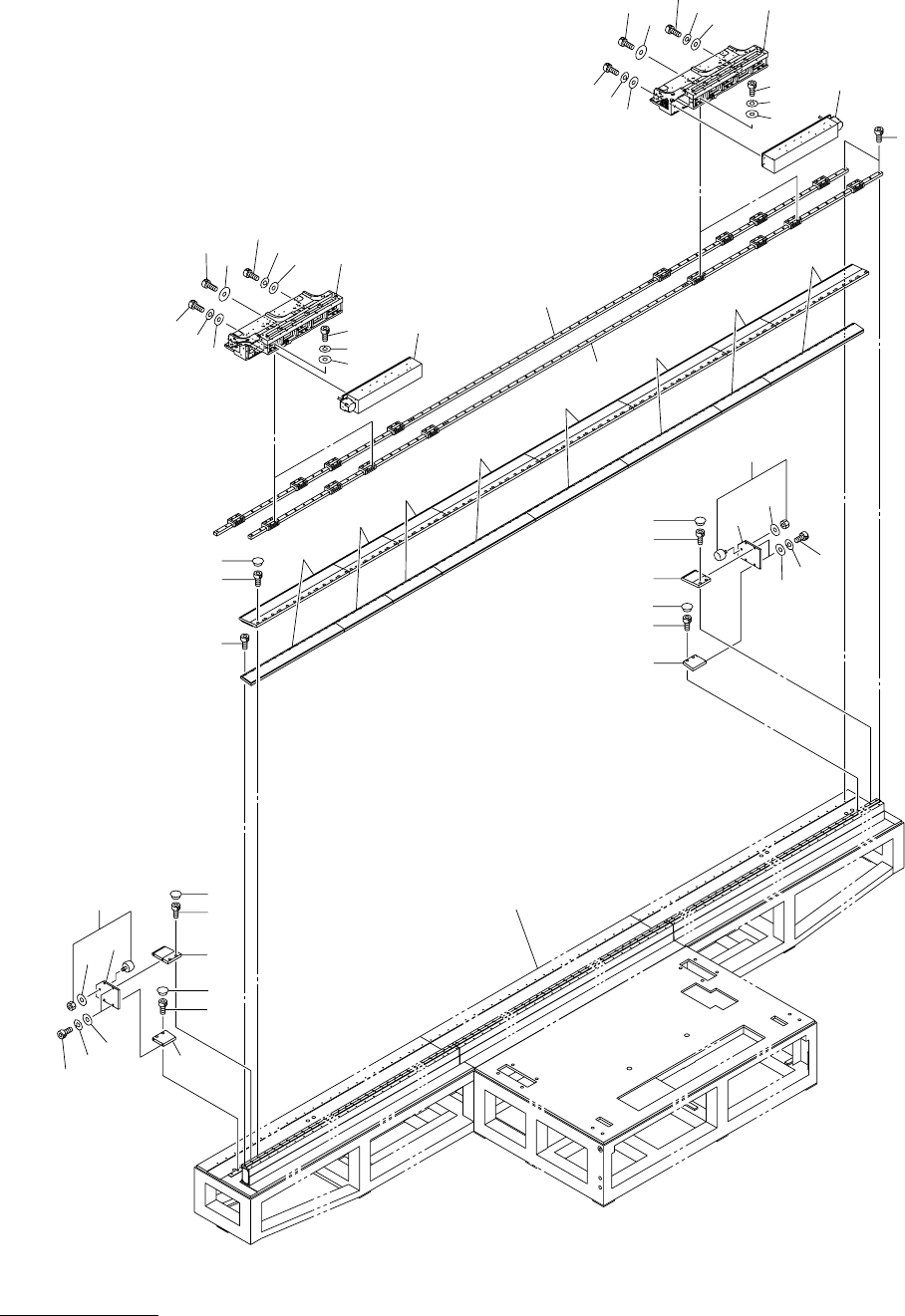

Fig. C-2 ࠾ࠕࠬࠤ࡞ Linear Scale
115
116
114
110
111
109
103
104
102
110
111
109
108
110
111
109
108
110
111
109
108
110
111
113
109
108
110
111
109
115
116
114
112
103
104
102
101
126
127
128
125
128
124
125
119
121
121
120
119
118
122
123
122
126
127
128
126
127
105
106
107
108
106
107
105
101
108
See Fig.L-1
Key No.9
112
113
120
