Samsung Component Placer SM421 Maintenance Refer ence 打开 ANC 的 Shutter 。 按 teaching box 的 moter fre e 键，使装备处于 free 状态。 2-2
日常检查
第2章. 日常检查
2-1
2.1. 吸嘴（Nozzle）
检点
经常要检查 Nozzle 的端部是否受冲击力而变形或发生单边磨损。或者确认
Nozzle 的内部是否被污物 (solder paste 等)堵塞。
用手按一下吸嘴，检查是否生硬。
维护项目
推荐清洗液，气枪，吸嘴用润滑油，喷射用吸管，内径贯通用销，或小刷，空
气喷射器，干净布块，酒精，2mm L 扳手。
措施
用乙醇清洗 Nozzle 的内部，如果有磨损用新的交换。

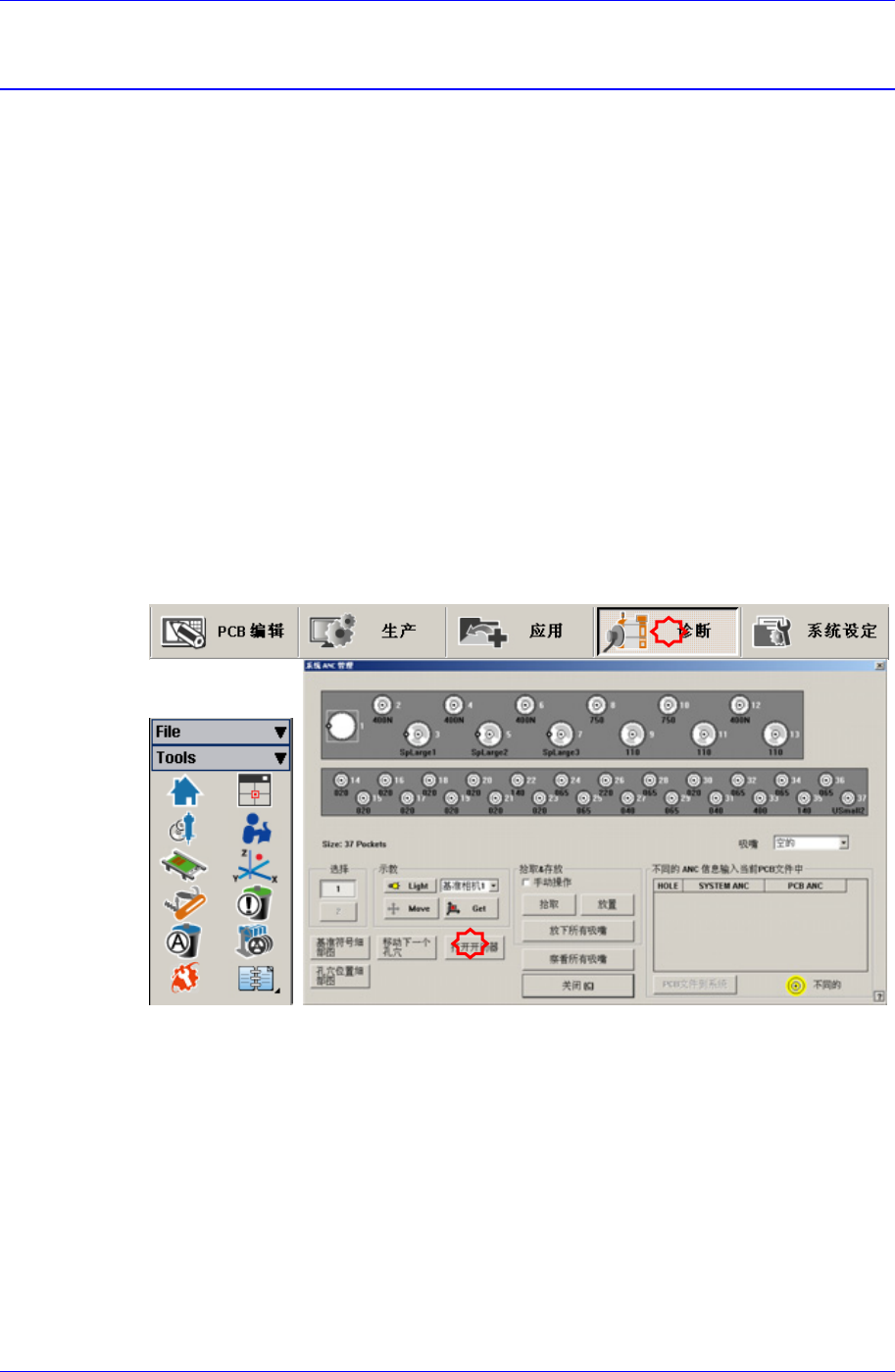

利用’Put All Nozzle’命令把附着在 Head Assembly 的 Spindle 上的吸嘴移动到
ANC。

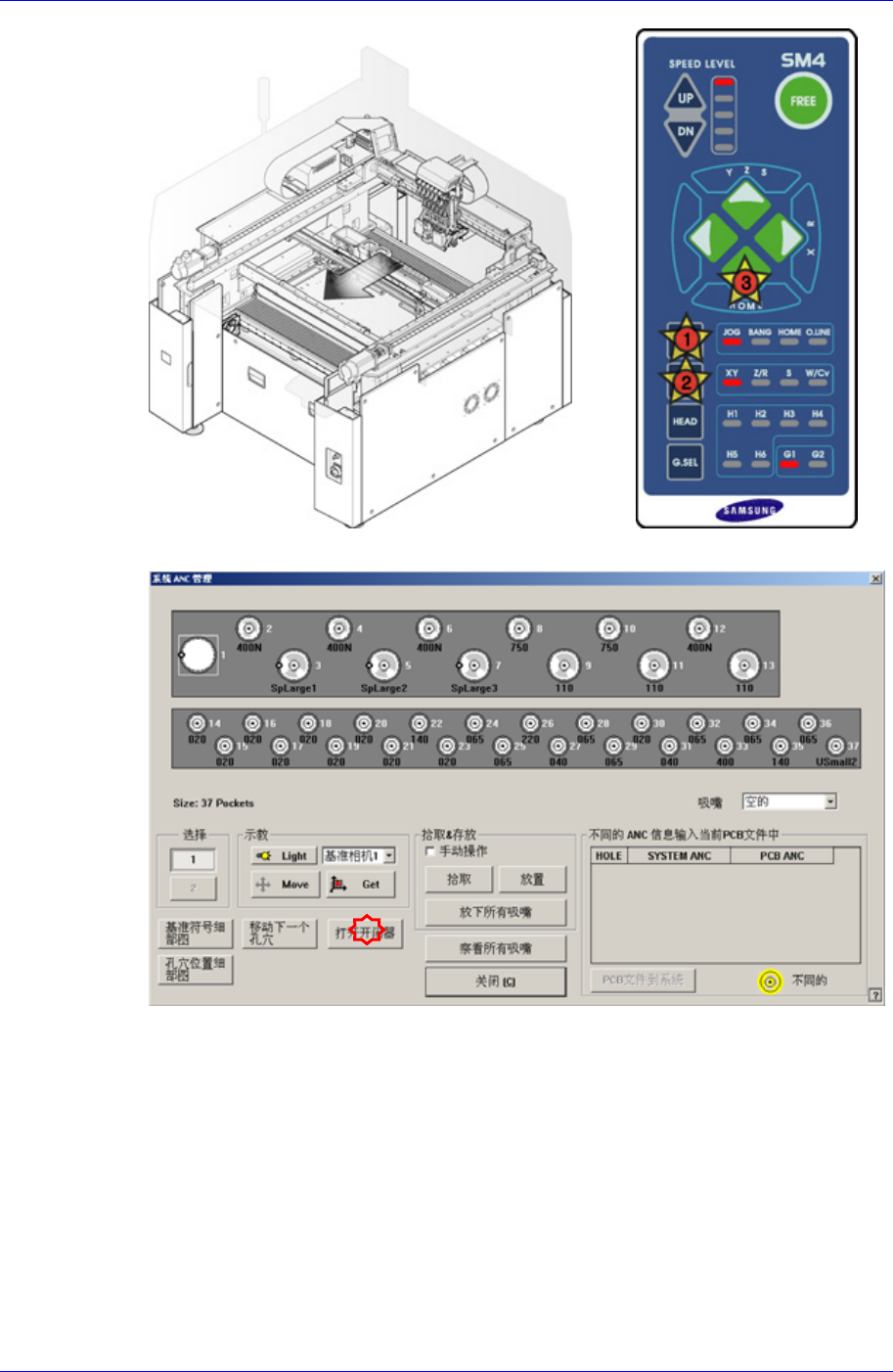

操作示教盒， Head Assembly 最大限度向前移动。
Samsung Component Placer SM421 Maintenance Reference
打开 ANC 的 Shutter。
按 teaching box 的 moter free 键，使装备处于 free 状态。
2-2
日常检查
2-3
警 告
单击 Teaching Box 的”Motor Free”键后，单击正面操作面板
的”Stop” 与”Reset”键。检验时，必须关闭电动机的电源。
开放 Window，用手动方式分离 ANC 的吸嘴后清扫。
住 意
用手动方式取出 ANC 吸嘴之前，必须记住吸嘴配置，然后再
取出。做完清洁后把吸嘴安置在 ANC 上，维持和清扫前相同
的状态。
吸嘴内径清扫方法如下。
用我公司推荐的洗液装在喷雾形的里向 Nozzle Hole 里喷雾。
