定期检验 3-1 1 注 意 更换 nozzle holder tube 时如果没有隔断气压 , 有可能会影响 head 功能 . 一定要在隔断气压时更 换 nozzle holder tube 。 警 告 对于不熟练者来说，很难操作 Noz zle Holder Tube 的交替 作业。 . ( 交替作业时会有损伤 Noz zle Holder Tube 的忧 虑。 ) 不熟练者请向我公司或当 地代理点咨询解决。 3.2.2. V a…
Samsung Component Placer SM421 Maintenance Reference

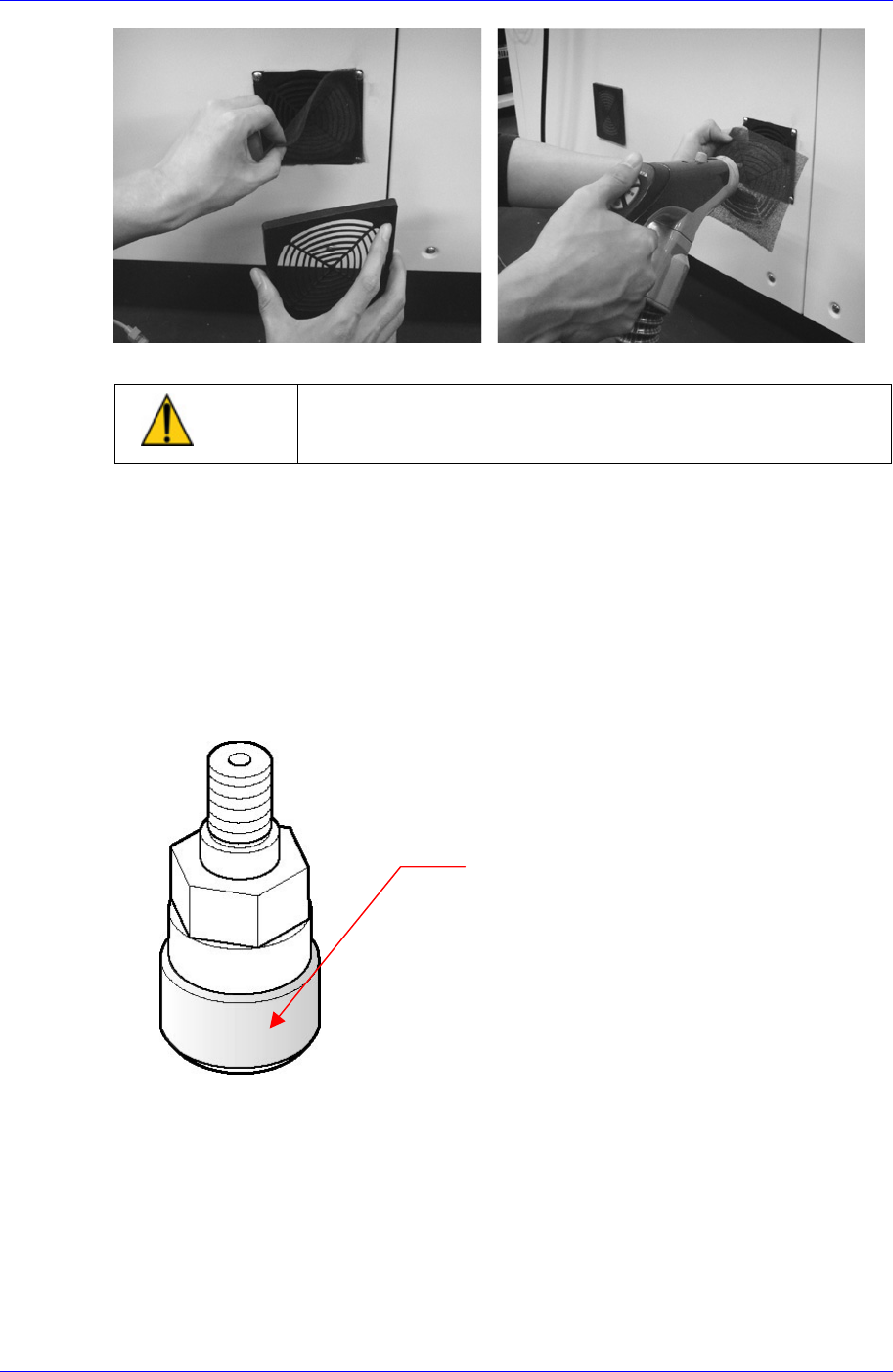

注 意
水洗冷却风扇的过滤器，会引起过滤器硬化，发生损坏。
3.2. 每月检验
3.2.1. Nozzle Holder Tube
检点
长期使用设备时，Nozzle Holder Tube 的伸缩性会变弱，在更换 Nozzle 时，可
能使吸嘴安装错误。因此需要随时检查 Tube，注意防止 Tube 受损以避免破
损。
N
ozzle Holder Tube
措施

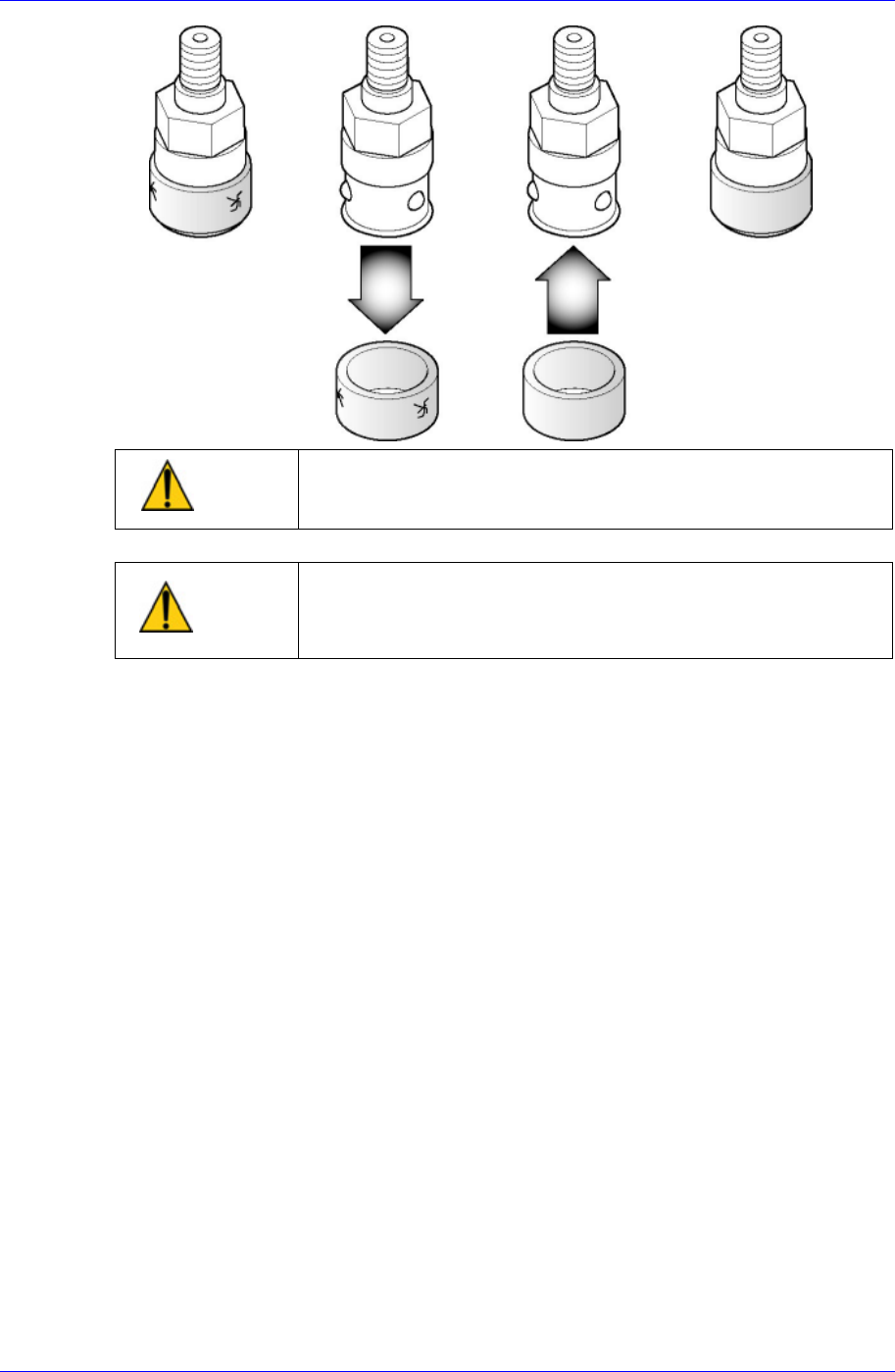

硅胶Nozzler Holder Tube被破损时要用新品交换。
从贴装头组件分离出吸嘴座。 (请参照3.1 每周检验) 在吸嘴座除去已损伤的吸
嘴座管（tube），交替为新吸嘴座管。
3-10
定期检验
3-11
注 意
更换nozzle holder tube时如果没有隔断气压, 有可能会影响
head功能. 一定要在隔断气压时更换 nozzle holder tube。
警 告
对于不熟练者来说，很难操作 Nozzle Holder Tube 的交替
作业。. (交替作业时会有损伤 Nozzle Holder Tube 的忧
虑。) 不熟练者请向我公司或当地代理点咨询解决。
3.2.2. Vacuum Filter & Spindle
检点
过滤器 （ Filter ） 被空气中的灰尘或 Solder Paste 等污染时 ， 可能影响到真空
（vacuum）生成，所以经常要确认 Filter Element，如果 Filter Element 已经被污染
请交换。
Samsung Component Placer SM421 Maintenance Reference
措施
Vacuum Filter
Filter Element
Filter Acryl cover
操作示教盒最大限度向前移动贴装头组件。
警 告
单击 Teaching Box 的”Motor Free”键后，单击正面操作面板
的”Stop” 与”Reset”键。检验时，必须关闭电动机的电源。
