定期检验 3-23 黄色灯（或青色灯） 亮灯 Left Fitting 措施 Air Filter 在主 Air 线切断进入设 备的空压。 光信号的黄色灯（或青色灯）亮灯 ， MMI 对话框中显示设备空压不足的消 息。（交替作业完成后供给空压 则回到正常状态） 拉下设备后面 Air Panel 的 Air Filter 容 器锁定按钮后，顺时针方向转 动， 分离容器。 容器锁定按钮 顺时针方向转动，分离 Filter…
Samsung Component Placer SM421 Maintenance Reference
即使转动设备前面Air Panel的Regulator也不发生空压变化，则与本公司C/S公
司(STS)或当地代理店及时进行咨询，并解决问题。.
注 意
设置压力异常时会发生设备功能及性能障碍。请正确调整设
置压力。
3.2.3.2. Air Filter, Mist Seperator Filter & Auto Drainer
检点
通过设备前面Air Panel的Air Pressure Gauge，检查设备空压是否正常。（如果
空气过滤器被堵塞，空压显示为低压）
确认设备后面Air Panel的Air Filter里有无水分。.
通过Air Filter, Mist Seperator的Filter亚克力盖，肉眼检查Filter Element是否变
色。
肉眼检查Drainer水分排除状态。
如果Drainer尚未插入管，请插入管。
警 告
Air Filter, Mist Seperator Filter 或 Filter Element更换时，如
果不掐断空压进行作业时，可能会受到伤害。请必须在掐断
空压后进行作业。
3-22
定期检验
3-23
黄色灯（或青色灯） 亮灯
Left Fitting
措施
Air Filter
在主 Air 线切断进入设备的空压。
光信号的黄色灯（或青色灯）亮灯，MMI 对话框中显示设备空压不足的消
息。（交替作业完成后供给空压则回到正常状态）
拉下设备后面 Air Panel 的 Air Filter 容器锁定按钮后，顺时针方向转动，
分离容器。
容器锁定按钮

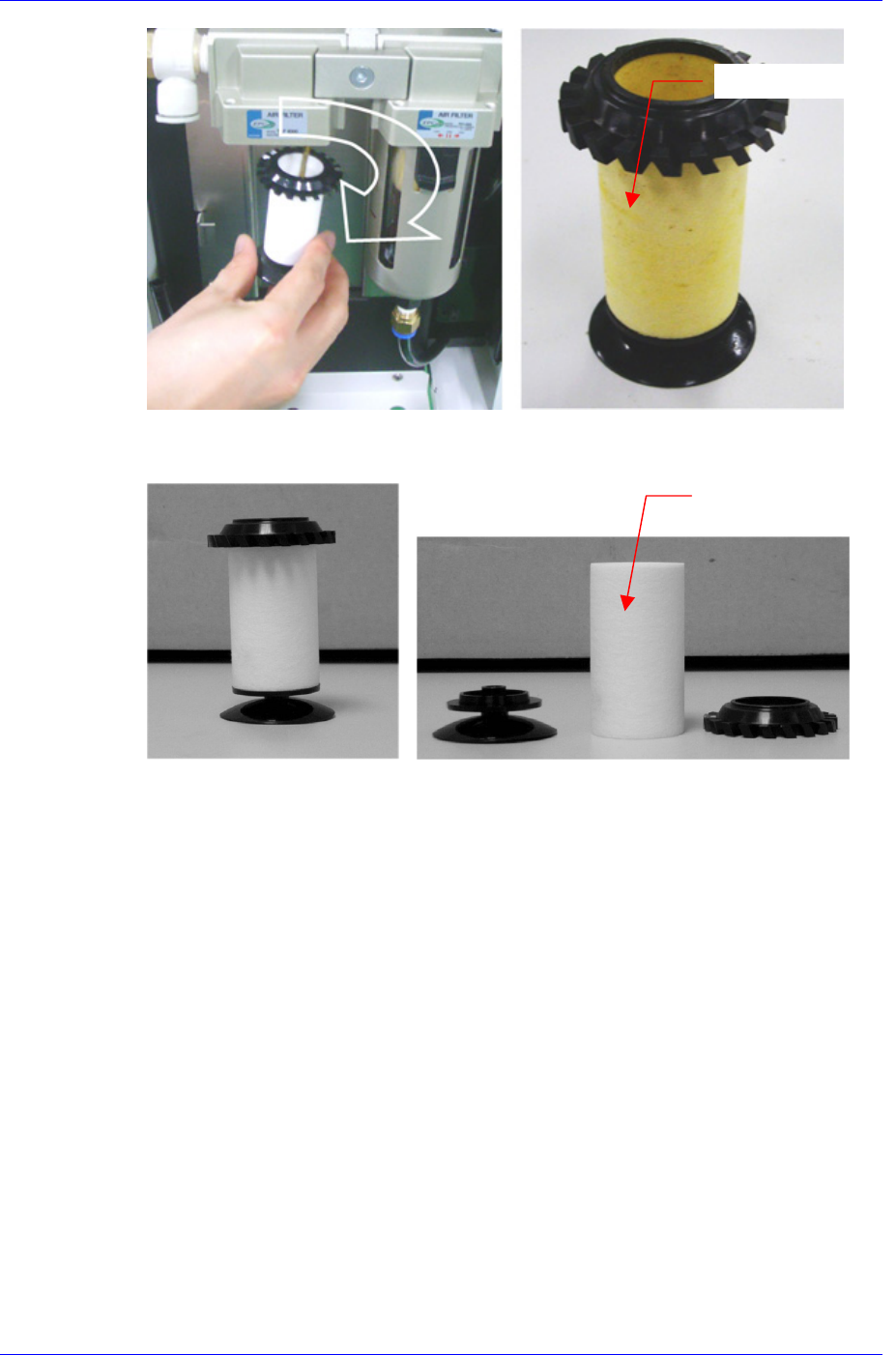

顺时针方向转动，分离 Filter Element 团。
Samsung Component Placer SM421 Maintenance Reference
Filter Element 团
在 Filter Element 团分离出 Filter Element，进行更换。
Filter Element
按照卸载的逆方向组装。
Mist Seperator Filter
拉下设备后面 Air Panel 的 Mist Seperator Filter 容器锁定按钮后，顺时针
方向转动，分离容器。
3-24
